螺母與螺栓是配合使用的機械零件，在上一節講解了螺栓的繪制方法后，在本節UG10.0教程中，講解螺母的設計方法；歡迎學習參考，下圖為螺母設計實例圖；
![UG10.0教程：[62]UG10.0螺母設計技巧](/uploads/allimg/150309/0232142G9-0.jpg)
-

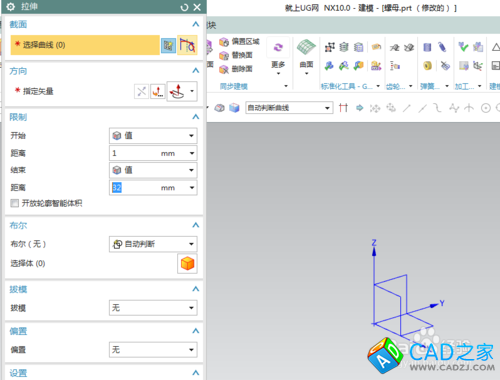

螺母的截面是6邊形，我們可以使用拉伸命令來創建其草圖截面；
-
![UG10.0教程：[62]UG10.0螺母設計技巧](/uploads/allimg/150309/02321429E-1.jpg)
-

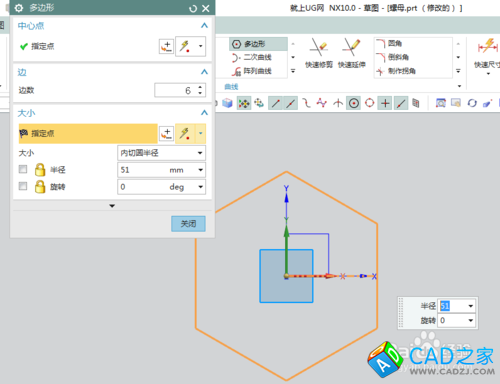

選定XY草繪平面后，繪制如下圖的六邊形；
![UG10.0教程：[62]UG10.0螺母設計技巧](/uploads/allimg/150309/0232144203-2.jpg)
-
以六邊形圓心為基點，繪制下圖的圓；
![UG10.0教程：[62]UG10.0螺母設計技巧](/uploads/allimg/150309/0232141043-3.jpg)
-

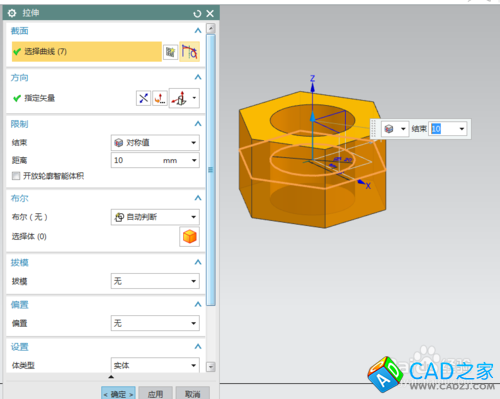

在拉伸所需的截面繪制完成后，把其做成實體，其參數設置如下；
![UG10.0教程：[62]UG10.0螺母設計技巧](/uploads/allimg/150309/0232143594-4.jpg)
-
為要創建的螺母倒C解，兩邊都要倒；
![UG10.0教程：[62]UG10.0螺母設計技巧](/uploads/allimg/150309/0232141426-5.jpg)
-

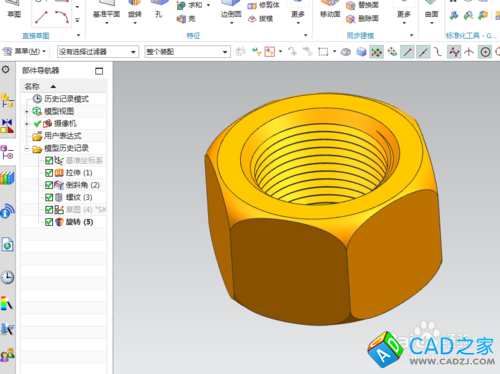

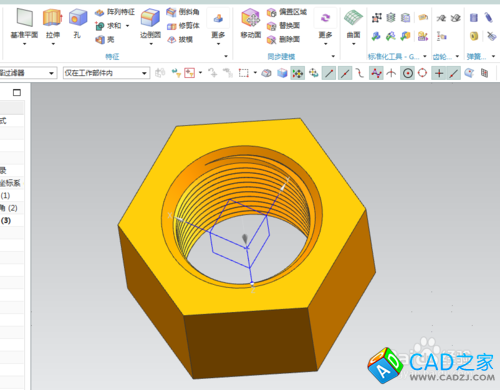

為螺母創建螺紋，為使用繪制的螺母更加好看，可為其添加旋轉切剪，最終效果如圖2；下一節將為大家講解旋轉切剪使用教程。
![UG10.0教程：[62]UG10.0螺母設計技巧](/uploads/allimg/150309/0232141L0-6.jpg)
![UG10.0教程：[62]UG10.0螺母設計技巧](/uploads/allimg/150309/023214I40-7.jpg)
