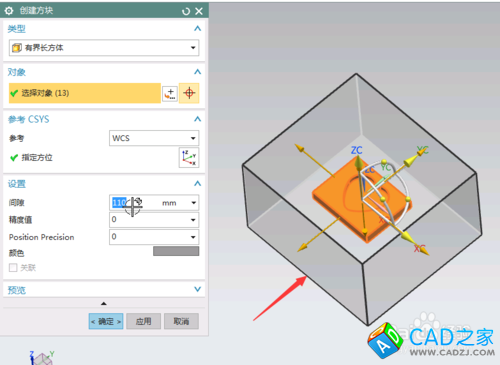

方塊體是一個實體命令，通過此命令，可以快速地創建一個實體，其命令不是在建模下，而是在注塑模向導中，本節UG10.0教程講解：關于方塊體的調用及創建技巧，歡迎學習；
![UG10.0教程：[64]注塑模向導之方塊體創建技巧](/uploads/allimg/150309/02391IM2-0.jpg)
-

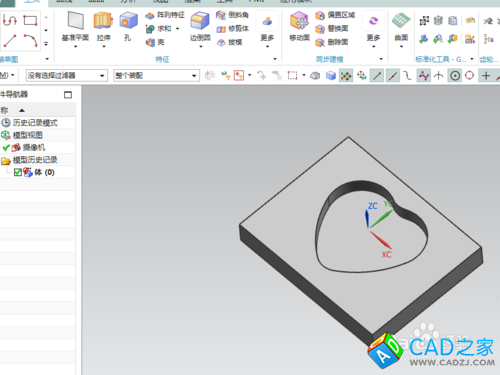

先打開一個已經繪制好的圖檔，用來做創建方塊體的基本體；
-
![UG10.0教程：[64]注塑模向導之方塊體創建技巧](/uploads/allimg/150309/02391J1O-1.jpg)
-
把當前的繪圖界面從主頁切換到注塑模具向導下，
![UG10.0教程：[64]注塑模向導之方塊體創建技巧](/uploads/allimg/150309/02391J540-2.jpg)
-
把鼠標放到放塊體上，其就會顯示大致的定義；
![UG10.0教程：[64]注塑模向導之方塊體創建技巧](/uploads/allimg/150309/02391I546-3.jpg)
-

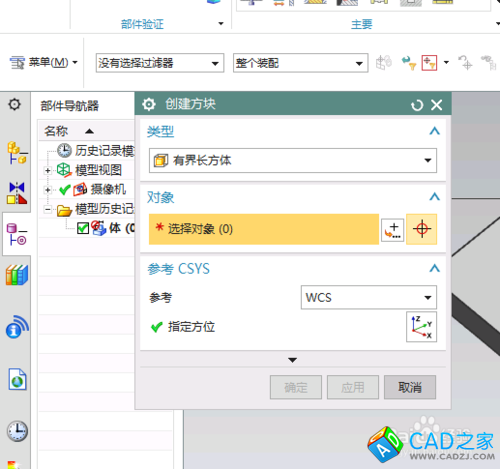

點擊方塊體后，其命令對話框如下；
![UG10.0教程：[64]注塑模向導之方塊體創建技巧](/uploads/allimg/150309/02391I237-4.jpg)
-

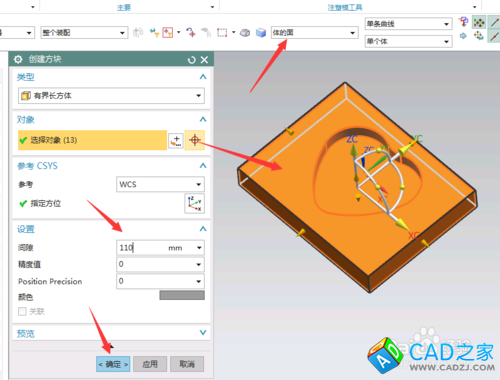

請按下圖中箭頭所指的各項參數進行設置；（在選擇實體表面時，可以選擇單個面，也可以選擇整體，要注意區分）
![UG10.0教程：[64]注塑模向導之方塊體創建技巧](/uploads/allimg/150309/02391L249-5.jpg)
![UG10.0教程：[64]注塑模向導之方塊體創建技巧](/uploads/allimg/150309/02391I435-6.jpg)
-

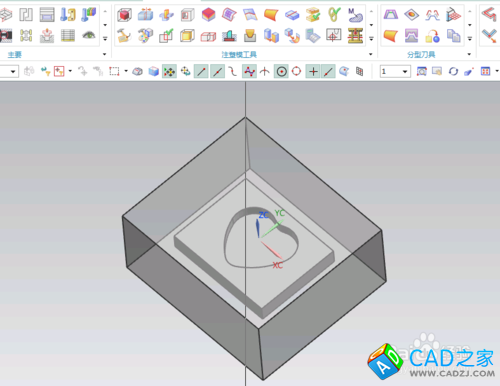

方塊體的各項參數設置完成后，其最終創建的圖形如下圖；
![UG10.0教程：[64]注塑模向導之方塊體創建技巧](/uploads/allimg/150309/02391J501-7.jpg)
