建模目標：運用長方體，拉伸，倒圓，實例幾何體，孔等命令建立齒條三維模型。

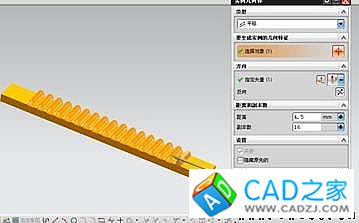

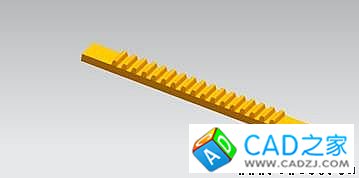

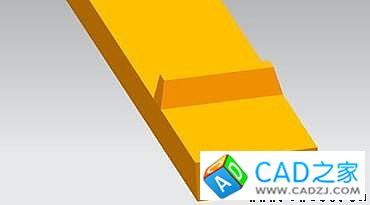

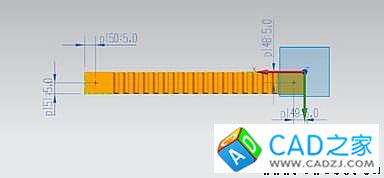

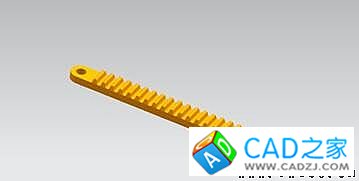

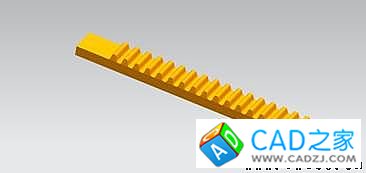

效果預覽：圖 1 渲染效果建模步驟：第一步、運用長方體（100mm*10mm*3.75mm）命令，建立齒條座，如下圖所示。圖 2 建立基座第二步、運用拉伸（2.5mm）命令建立齒條模型，拉伸草圖及最終拉伸效果如下圖。圖 3 拉伸草圖圖 4 拉伸效果第三步、對齒條進行拔模處理，拔模角度為12°，效果如下圖所示。圖 5 拔模效果第三步、運用實例幾何體工具復制上幾步建立的齒條模型，距離為4.5mm，副本數為16，最終效果見下圖。圖 6 實例幾何體對話框圖 7 復制后效果第四步、對上步復制的齒條進行倒圓處理，倒圓半徑為0.75mm，見下圖。圖 8 倒圓效果第五步、建立孔特征，孔的中心如下圖所示，孔效果見下圖。圖 9 孔中心點圖 10 孔特征第六步、對齒條的基座進行倒圓（半徑為5mm），效果見下圖。圖 11 倒圓效果
