副標題#e#  0引言

    隨著先進制造技術的發展，GAD技術已開始由二維向三維轉移.以外購的CAD軟件為平臺進行二次開發，建立起適用于企業自身特點的應用軟件系統，具有迫切的現實意義.在制造業的物流、信息流和能量流中，物流對于企業的敏捷生產，協同管理起著舉足輕重的作用堆垛機是物流倉儲的主要設備，其系列定型產品占有相當比例，系列中的大多數零件或部件具有相似的外形輪廓特征，具備了參數化設計的前提條件.SolidWorks是基于Windows平臺的優秀三維設計軟件，以其參數化和特征造型技術著稱以SolidWorks為平臺開發出堆垛機的參數化設計系統可顯著提高設計效率，有利于緩解資源與任務間的矛盾，可快速響應個性化的市場要求，對加強企業競爭力具有很強的現實意義.此外參數化設計大量運用現代化的設計手段，有利于實現CAD/CAE/CAPP/CAM/PDM軟件的集成，可積極地推動企業的信息化建設。

    1堆垛機模塊化、參數化的設計思想

    參數化設計是規格化、系列化產品設計的一種簡單、高效、優質的設計方法.它一般是指零件或部件的形狀比較定型，用一組參數和幾何約束該模型的結構尺寸與拓?fù)潢P(guān)系;參數與設計對象的控制尺寸有顯式對應關系，當賦予不同的參數序列值時，就可驅動典型模型，達到滿足設計要求的零件模型.

    堆垛機的參數化設計是基于機械結構模塊的參數化設計，它以機械結構模塊為設計的基本單元.機械結構模塊是指具有尺寸互換性的機械結構部件，其安裝連接部分的幾何參數滿足某種規定的要求，并能保證通用互換或兼容.模塊化產品的構成模式等于通用模塊(不變部分)加專用模塊(變動部分聲).堆垛機的參數化設計著重解決模塊中的變動部分.

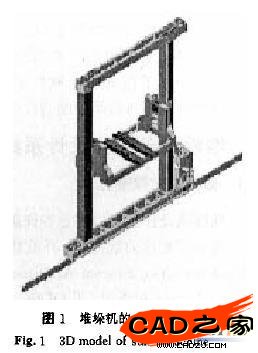

    在模塊的設計過程中，首先確定各模塊的性能參數，幾何尺寸系列，基本結構布局與各模塊之間的結合形式.這些參數將作為模塊的主驅動參數，讓次要參數依賴于主驅動參數，利用方程式設計成某種比例關系或幾何約束關系模塊間的接口數據有定義說明，以作為設計計算模塊的數據接口和樣機模型的輸入接口，圖1為雙立柱式堆垛機的3D模型，依據堆垛機的設計和功能要求，將堆垛機劃分為標準件及通用件、貨叉裝置、從動輪組、主動輪組、導輪組、滑輪組、卷筒、天輪組、載貨臺、松繩過載、斷繩保護、緩沖器共12個模塊.


    2模型的建立與參數化

    以WJ52型雙立柱式堆垛機為例，建立各模塊的參數化3D模型在完成本步驟時應注意以下幾點:

    1)在模型建立之前應先對零件的特征進行規劃，先建立最重要的基本特征，依次類推，最后建立輔助特征.對于一些裝飾性的特征，如:倒角、圓角，對零件的整體形狀影響較小，但非常容易造成參數化驅動失敗，因而最好放到最后生成。

    2)標準件及通用件按零件設計手冊中的公稱尺寸參數構建模型，有固定關系的尺寸參數應在模型中建立方程式利用數據庫Access為每一種標準件建立數據庫，如:螺栓、墊圈、螺釘、鍵等標準件和通用件的數據庫，每個數據庫由相應標準件的國標參數表和與其公稱參數對應的長度系列表組成，以作為應用程序的數據源層.

    3)零件的屬性(名稱、圖號、材料、重量)應在模型中建立，便于裝配體自動提取生成BOM (Bill of Materials)材料明細表.

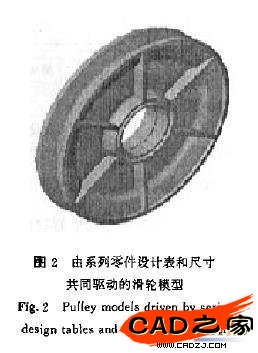

    4)視零件的不同特征及不同的設計要求采取不同的驅動方式.圖2所示滑輪的繩槽部分，因其參數由起重行業規范規定，故采用系列零件設計表來驅動，通過生成不同的配置來實現模型的改變，因其內孔徑、寬度與軸承的配合有關，故在裝配體中建立方程式與幾何關系約束，通過尺寸驅動來實現.

    5)在零件草圖或裝配中建立幾何約束關系和尺寸方程式以確定模塊之間以及零部件之間的連接、配合、位置關系，

    6)對模塊的數據接口進行定義說明，
