1 螺紋孔的參數化設計

    螺紋加工是工廠中最常見的一道加工工序，螺紋副也是加工圖樣中最常見的結構，工程技術人員在設計繪制加工圖樣時，需要反復的查找與繪制螺紋圖樣，這樣大大減慢了設計的速度。異形孔向?qū)?IMG height=26 src="/uploads/allimg/c101113/12YB64U32350-223M5.jpg" width=25>是solidworks軟件針對各種加工孔設計編制的一種工具，它可以對各種型號的孔進行參數化的設計并繪制詳圖，為工程技術人員節省了寶貴的時間。
    1．1 首先繪制一塊平板為接下來螺紋孔的參數化設計做好準備。
    1．2 利用solidworks中的異形孔向?qū)Чぞ邔?duì)平板進行鉆孔
    操作過程：

    （1）在將要鉆孔的平面繪制定位草圖，方便鉆孔時的定位

    （2）點選圖標，選好將要鉆孔的類型與大小后按照定位草圖來放置螺紋孔。
    我們選擇鉆M10的螺紋孔，孔深為20，螺紋深度為15。如圖所示

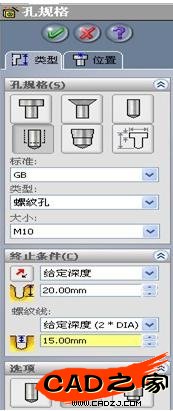

圖1

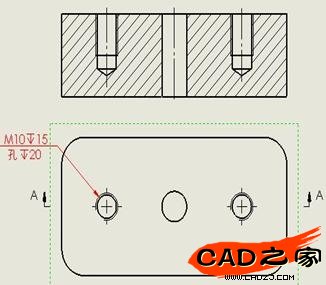

圖2

       觀察圖2我們可以清析的看到，三維設計中應用異形孔向?qū)Чぞ咩@出的孔在二維圖中可以清楚的顯示螺紋的大徑和小徑，完全符合我國作圖標準。
    2． 螺紋副的參數化設計
    2．1 首先我們利用solidworks標準零件庫調出一個螺釘，用這個螺釘與鉆了螺紋孔的平板組成螺紋副。

    利用設計庫來調取標準零件

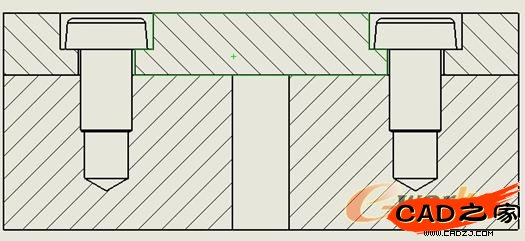

    2．2我們將平板零件，螺釘，連接板組裝成一個裝配體，將其保存后轉入到二維圖中，這時我們會發現一個問題，請看下圖。

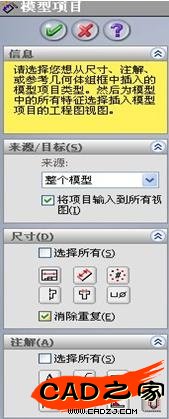

    我們發現裝配圖中并沒有我們常見的螺紋裝飾線，并不能表達出這是一組螺紋副，所以這是一張不準確的圖。碰到這類問題，我們可以通過點擊插入選擇模型項目工具來解決。

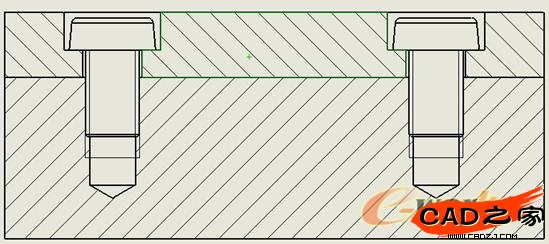

    修改確認后，我們會發現裝配圖發生了改變，它能夠正確的反映出螺紋副的結構了。


    總結：利用solidworks對螺紋副進行參數化的設計并可以隨時對其進行修改，使得怎個設計過程簡單方便，有利于加快設計速度，提高工作效率。
