副標題#e#     0引言

    活塞壓縮機是通用機械，在化工、制冷等領域有著廣泛的應用。在對活塞壓縮機進行系列設計過程中，經常會重復用到結構相同或相似而尺寸不同的一些零件，如活塞、連桿、連桿螺栓等。傳統的設計方法是將每個零件都單獨設計，占用了設計人員大部分的時間和精力，嚴重影響了新產品的開發周期，從而制約了企業的技術進步和持續發展。隨著CAD技術在企業中應用的不斷深人，各種CAD設計軟件得到了廣泛的應用。Solidworks軟件是Solidworks公司推出的世界上第一個專門在windows環境下進行機械設計的三維CAD軟件，Solidworks軟件提供完整的、免費的開發工具(API )，用戶可以用微軟的Visual Basic, Visual C++或其它支持OLE的編程語言建立自己的應用方案，從而實現參數化設計的目的，有效縮短產品的設計周期。本文通過Solidworks的二次開發技術，研究分析了活塞壓縮機主要零件的參數化設計。

    1  Solidworks二次開發技術

    SolidWorks軟件支持OLE標準，可以通過軟件中提供的完整的、免費的二次開發工具一SolidWorksAPI應用程序編程接口)完全實現OLE自動化。

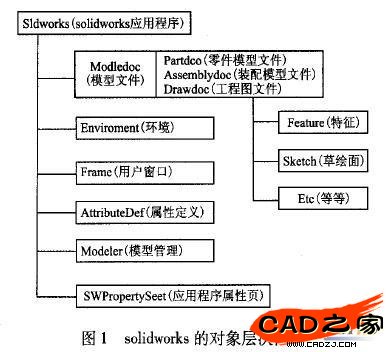

    SolidWorks API是SolidWorks的OLE編程接口，為程序員提供了大量的OLE對象以及對其所擁有的方法、屬性和事件(如圖1)。程序員可以在通用的開發平臺，如Visual Basic,VBA,Visual C ++和Delphi中對這些OLE對象及其方法和屬性進行操作，從而在自己開發的應用軟件中實現諸如生成直線、構造實體、檢查曲面表面參數等幾乎所有SolidWorks軟件的現有功能。


    其中最為常用的是ModelDoc2對象，此對象屬于模型層，是SolidWorks的子對象，用ModelDoc2對象可以實現視圖設置、輪廓線修改、參數控制、對象選擇/打開和保存文檔、生成編輯特征參量、生成框架等與實體模型相關的各種操作。

    任何支持OLE和COM的編程語言都可以作為SolidWorks的開發工具。最簡單的二次開發工具是VBA，在涉及Excel時用VBA最為方便，VBA常用于錄制宏，得到基本程序框架。易學易用的高級開發語言是VB，但功能有限。功能強大的語言是Visual C ++，但是人門較難。Delphi集中了VB和Visual C++兩者的優點，學習過程中很容易上手，而且功能也非常強大，尤其在界面設計、數據庫編程和網絡編程方面更具有獨到之處，但遺憾的是SolidWorks常常不支持Delphi + OLE?？傊?，各種軟件都有各自的特點與不足，設計人員根據需要和要求選擇合適的開發工具。

    2利用VB開發的過程

    本文通過VB編程軟件來對Solid`Vorks進行二次開發，所以主要介紹VB的開發過程，具體的過程如下:

    (1)確定能反映零件特征的尺寸參數作為主要參數，并以此作為設計變量，同時確定尺寸相互關系。

    (2)提出設計意圖，分析將要建立的模型，打開VB程序設計軟件，根據設計意圖創建窗體界面，創建程序主界面。

    (3)基于VB的。olidworks二次開發，最重要的是程序代碼的編寫。代碼可以完全由開發者寫人，即完全用程序實現三維模型的參數化設計以及模型的編輯，這種方法編程較為復雜，但可以實現對具有復雜形體的零件造型，這種方法要求開發者對solidworks API函數非常熟悉，但是solidworks API函數有幾百個之多，對于初學者往往不容易掌握。一個簡單實用的方法是先錄制使用solidworks用戶界面執行的操作，即錄制宏，獲得宏操作代碼，將其復制添加到程序所需部分，然后編輯修改以達到程序要求，通過程序驅動設計變量實現模型的建立和更新，這種方法編程較簡單，通用性好。

    (4)通過給出不同的系列尺寸來自動生成零件的三維模型，從而任意實現類似零件三維模型的創建。

    3實例分析

    活塞壓縮機的零件數量較多，可以將主要零部件和常用的標準零部件分別建立數據庫，方便設計人員使用和添加擴充零件模型數量。這里僅對活塞壓縮機中的活塞件的設計過程舉例分析。
