6．2設計過程

根據以上分析，設計圖6．1所示的液壓系統的閥塊的步驟如下：

(1)查詢及創建閥塊主體

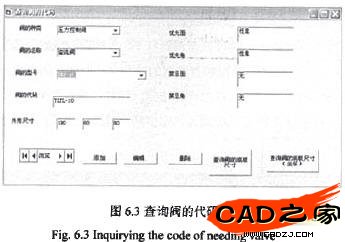

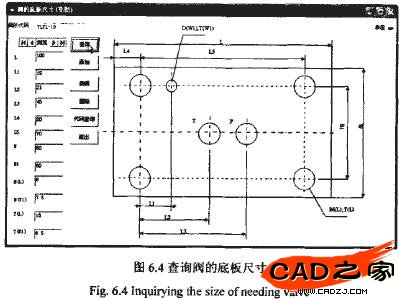

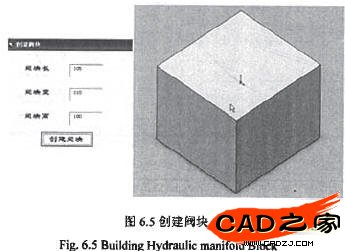

首先通過如圖6．3和圖6．4所示的查詢系統確定各個閥的底板尺寸，之后根據以上初步確定的連通關系確定閥塊的整體尺寸，生成的閥塊模型如圖6．5所示。

(2)插入溢流閥的草圖及螺紋孔和定位孔

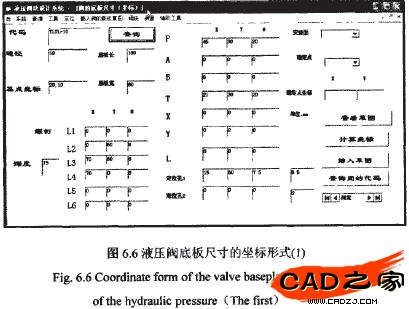

點擊插入底板草圖的菜單，則可以查詢到以L1為基點的坐標形式的液壓閥底板尺寸，如圖6．6所示。根據液壓原理圖和查詢到的兩種形式的液壓閥底板尺寸，確定右基準面上溢流閥上一點的位置，然后點擊計算按鈕，計算其他點的坐標，如圖6．7所示，然后點擊插入草圖按鈕并選擇生成螺紋孔和定位銷孔特征。生成的閥體特征如圖6．8所示。
