在ANSYS中如果要在一個面上施加沿某個方向變化的面荷載，需要有兩步來完成：

　　這里以一個在圓筒內表面加內水壓力的例子進行說明。

　　第一步，設置面荷載變化規律。如果面荷載沿Z向變化，后面指定面荷載從Z=100開始變化，并按斜率為-9800進行變化，可用如下語句

　　sfgrad,pres,,z,100,-9800 !也就是準備在高100米的圓柱加內水壓力吧

　　第二步，施加面荷載。在指定的面上施加按第一步設置的面荷載變化規律的面荷載。

　　SFA,P51X,1,PRES,0

　　這個語句相當于在指定面上施加法向荷載(選圓筒體內表面)，在Z=100時荷載值為0，隨Z坐標變化荷載值以變化率-9800進行變化，這樣在Z=0時荷載值為-9800*100

　　每次用sfgrad進行設置后僅對隨后的sfa命令有效，直倒下次再用sfgrad進行設置。

　　在面上施加荷載后，對模型剖分后可以執行以下命令來查看加的面荷載是否正確

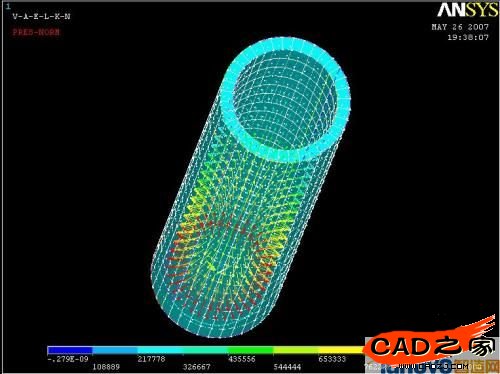

　　/PSF,PRES,NORM,2,0,1 以箭頭方式顯示面荷載

　　sftran 將面荷載轉化到有限元模型上
