第6章液壓閥塊設計系統應用實例

本章以一個典型的液壓基本回路為例，說明本文所設計的液壓閥塊設計系統的應用。不同復雜程度的不同液壓系統的設計，只是集成塊的數量、安裝元件的數量、集成塊的大小不同，都是這一設計過程的多次循環往復。液壓集成塊本身是一個三維長方實體，按照液壓傳動原理和所安裝的液壓元件不同，在各個面上加工出相應的通油孔道以實現系統傳動要求。目前所開發的軟件依賴于設計者的技術熟練程度和相關經驗，而設計工作總是專業人員的創造性勞動，不能突破“專業”的界限。

6．1液壓系統原理

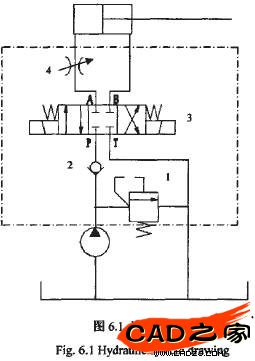

本課腹以圖6．1所示的液壓系統為研究對象進行閥塊設計。

閥塊設計的總體思路為：

(1)明確安裝內容：確定閥塊上具體要安裝的閥。本系統選擇的閥包括一個溢流閥、一個單向閥、一個電磁換向閥和一個節流閥。

(2)確定元件尺寸：以10通徑的孔為例，選定產品型號，型號如表6．1所示。

(3)對應圖6．1中的連通關系進行整理，確定連通關系。

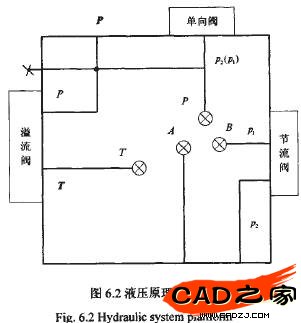

(4)建立空間模型：設計一個長、寬、高尺寸合適的長方體，把六個閥的底板圖按照空間位置分別投影在相應的視圖上。最后確定各閥塊位置為：上面，電磁換向閥；左面，溢流閥；右邊，換向閥；后面，單向閥。圖6．2為各元件在閥塊上的布置示意圖。

(5)確定空間模型以后，按照閥的實際尺寸及位置關系，初步確定集成塊的總體尺寸。如果發現閥塊的尺寸需要調整，我們可以直接在特征樹上進行特征修改。
