眾所周知，如果已知三角形兩邊長度及其夾角，繪制三角形是很簡單的事情，但現實生活中，如果我們的測量工具只有尺子，而無量角器的話，則只好量出三邊長度了。

　　要在CAD中繪制規定三邊長度的封閉三角形，看似簡單卻難倒許多人。經過我幾番冥思苦想，終于想到一個簡單的辦法。

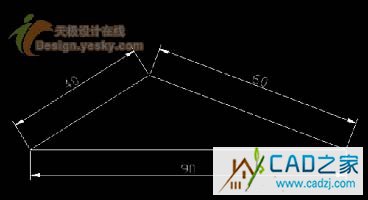

　　假設我們測出的三邊長分別為40mm，60mm，90mm（如圖0），



    繪制過程如下：



　　 1、 先使用直線命令繪制出一條水平的直線段，長度為90mm，如圖1

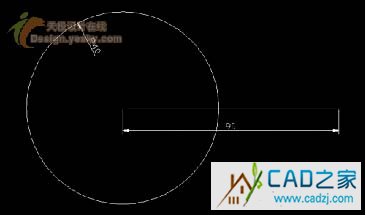

    2、 再以該線段的左端點為圓心繪制半徑為40mm的圓，如圖2

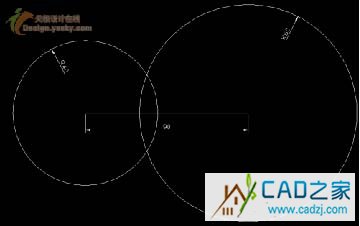

3、 再以該線段的右端點為圓心繪制半徑為60mm的圓，如圖3



4、 將兩圓交點分邊繪制直線連接到直線左右端點，如圖4



5、 刪除兩圓，則三邊長分別為40mm，60mm，90mm的三角形繪制成功。

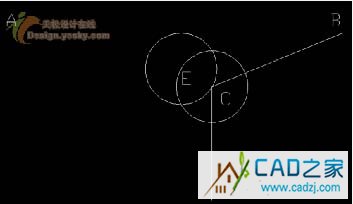

　其實這樣的例子還有很多，如圖5，要求繪制一半徑為10的圓與線段AB相切，并且經過點C，可以通過以下步驟實現：



以點C為圓心繪制半徑為10的圓，向下偏移線段AB，得出交點F，以交點F為圓心繪制半徑為10的圓即可，如圖6。
