很多人在UG制圖模塊中使用剖面工具做出的產品剖面線因軟件本身的設置問題，會產生以下三個問題：
（1）剖面線間距很大，大產品導出2D后不美觀，有些小的產品甚至很難發現剖面線；
（2）角度統一，在裝配剖視圖中每個零部件的剖面線角度都是相同的；
（3）顏色單調。
那如何才能更好的編輯剖面線呢，以下是我個人的一點分享，供大家參考：
-
在UG制圖模塊中點擊“編輯”--- 選擇“樣式”選項
-
-
或者直接在制圖界面中選取“樣式”圖標
-
鼠標移到需要編輯的剖面線上，點擊鼠標左鍵選取，所選取的剖面線會高亮顯示（如圖所示）；接著按鼠標中鍵或選取“勾”選項完成選擇；
-

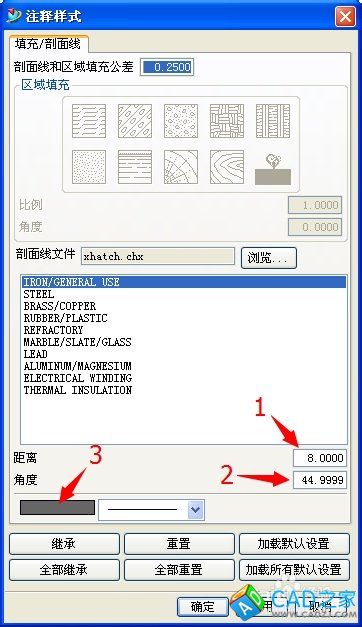

在彈出的“注釋樣式”窗口中修改剖面線的間距、角度及顏色（圖示中箭頭指示處）；
-
下圖為修改后的“注釋樣式”窗口，點擊“確定”即可；
-

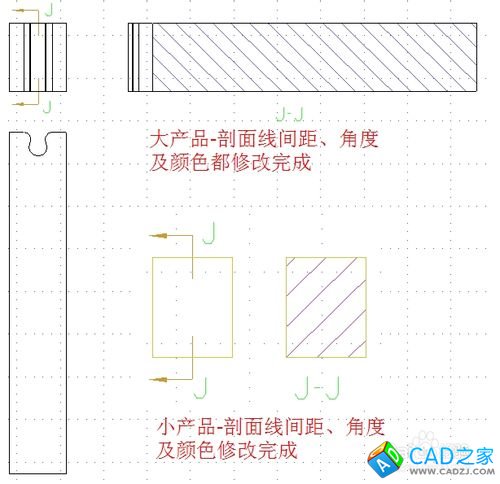

下圖為完成剖面線修改的效果，可與第一張圖做對比。
