變化掃略定義：通過沿路徑掃略橫截面來創建體，此時橫截面形狀沿路徑改變；本節教程將通過實例應用講解變化掃略的使用技巧；

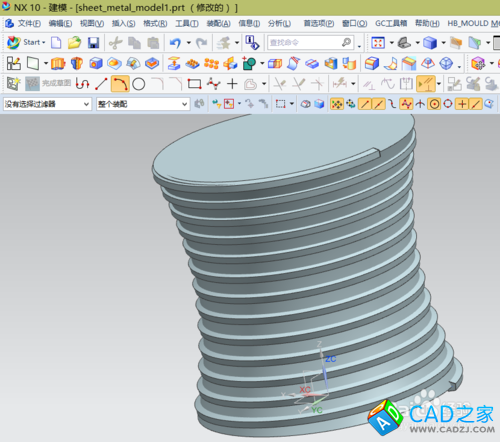

圖1為梯形，圖2為圓形
![UG10.0教程：[22]變化掃略繪圖實例](/uploads/allimg/150304/0F200I41-0.jpg)
-

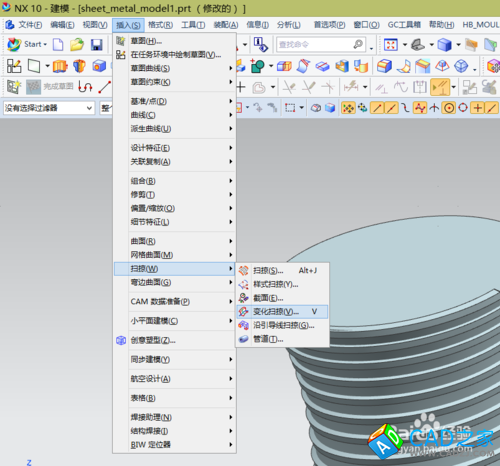

變批掃略命令位置：插入菜單－掃略－變化掃略；
-
![UG10.0教程：[22]變化掃略繪圖實例](/uploads/allimg/150304/0F20041U-1.jpg)
-

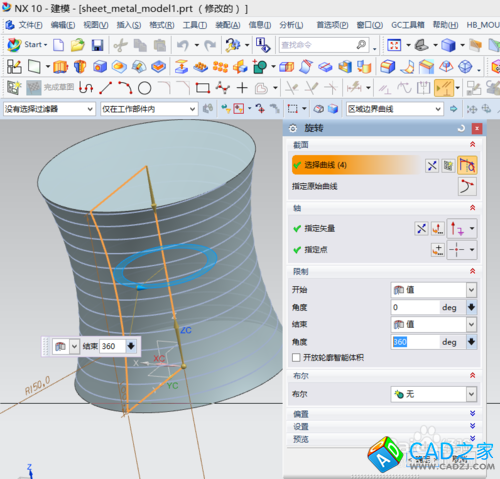

使用旋轉創建一個實體，（關于實體的形狀，可以參考下圖）；
![UG10.0教程：[22]變化掃略繪圖實例](/uploads/allimg/150304/0F2005245-2.jpg)
-
創建一組螺旋線，參數設置如下圖；
![UG10.0教程：[22]變化掃略繪圖實例](/uploads/allimg/150304/0F2001960-3.jpg)
-

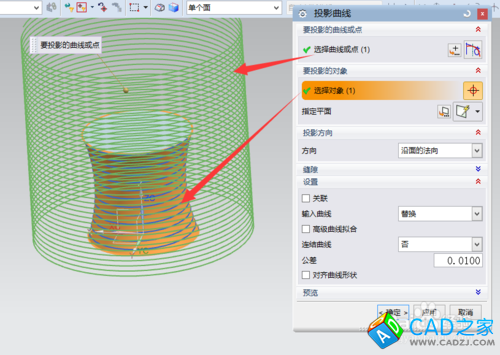

使用曲線投影功能，把上一步繪制的螺旋線投影到旋轉體的表面上；
![UG10.0教程：[22]變化掃略繪圖實例](/uploads/allimg/150304/0F2005625-4.jpg)
-

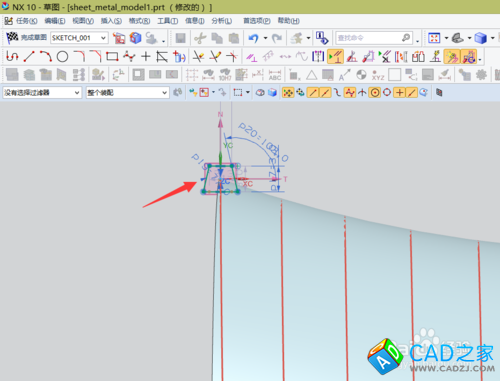

以上步驟是使用變化掃略的基本圖素，在滿足這此條后，進入到變化掃略中，先繪制 其要掃略的截面；
![UG10.0教程：[22]變化掃略繪圖實例](/uploads/allimg/150304/0F2001Z0-5.jpg)
-

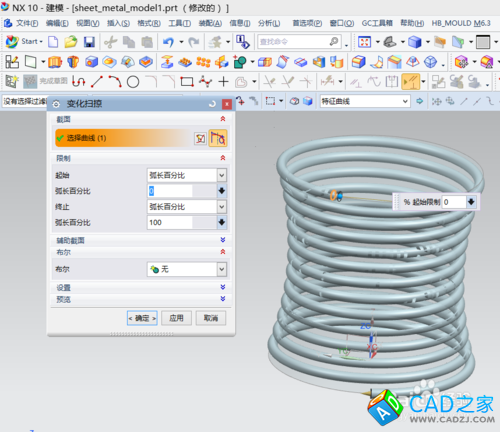

繪制完成變化掃略的截面后，選剛投影的曲線為掃略路徑，然后得出今天要設計的零件；（如想改變掃掠的形狀，只需要更改二維截面即可）圖1是梯形，圖2是圓形；
![UG10.0教程：[22]變化掃略繪圖實例](/uploads/allimg/150304/0F2002528-6.jpg)
![UG10.0教程：[22]變化掃略繪圖實例](/uploads/allimg/150304/0F2003063-7.jpg)
