模型裝配好后，就可以開始進行運動仿真了。

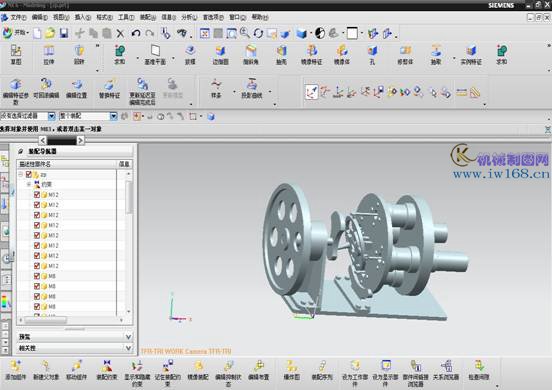

1 打開裝配模型

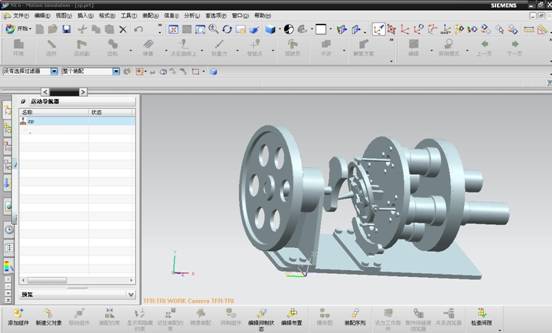

2 點左上角 “開始”按鈕，選擇“運動仿真”

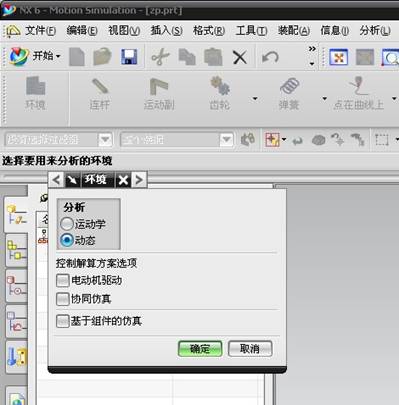

3 找到左邊的“裝配導航器”，右鍵點擊模型名稱，選“新建仿真”，在出現的“環境”對話框中，選“動態”，點確定

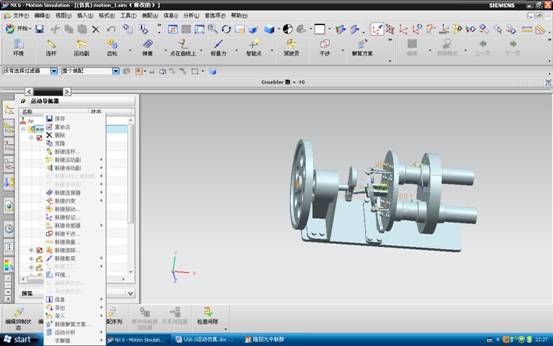

4 激活運動仿真后，右鍵單擊“motion_1”，在拉出的菜單中單擊“新建連桿”

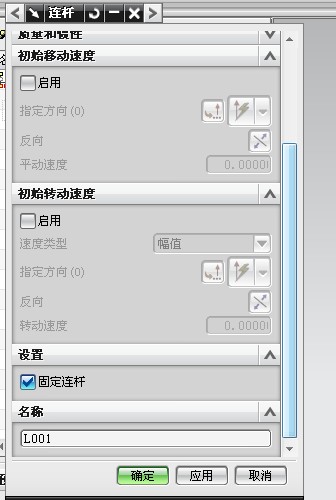

5 選擇各固定件，如下圖所示，設為固定連桿

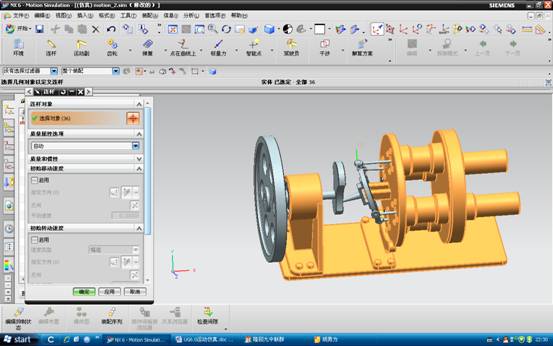

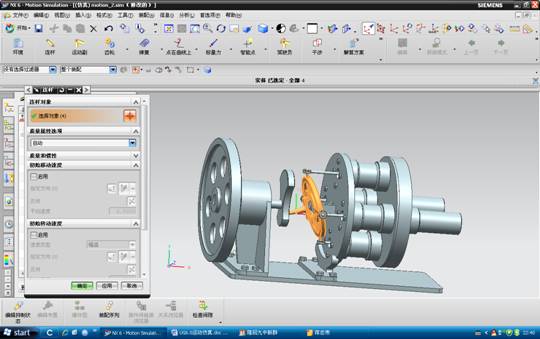

6 同上，繼續新建連桿，建立旋轉部件，如下圖所示

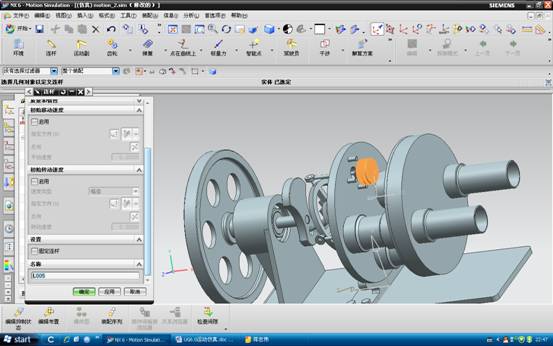

7 、同上，建立連桿，如下圖
8 、同上，分別選擇萬向節所旋轉的銷和四個拉桿，分別建立連桿，如下圖
9 、同上，分別選擇四個活塞，分別建立連桿

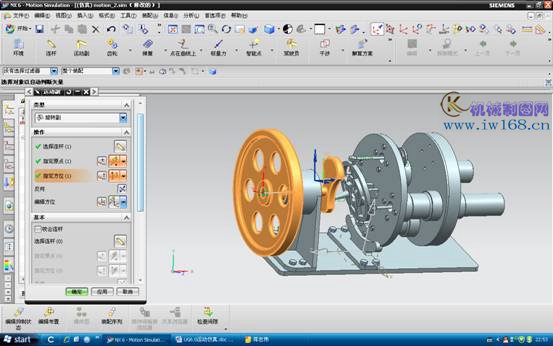

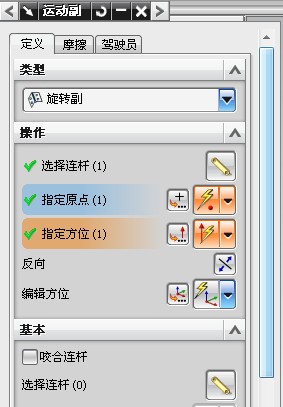

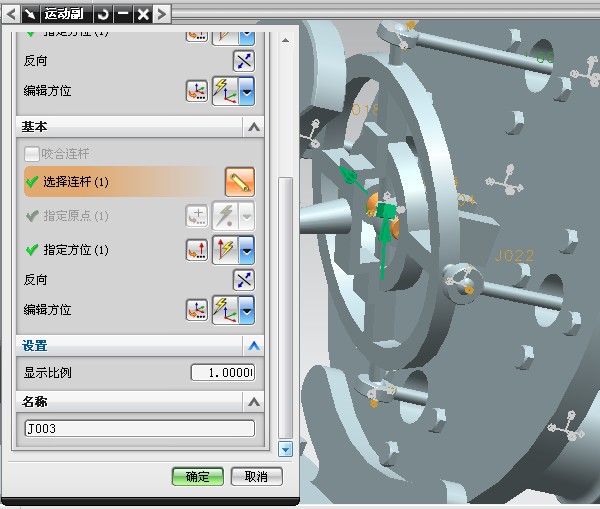

10、 右鍵單擊“motion_1”－“新運動副”－“旋轉副”，選擇連桿L002

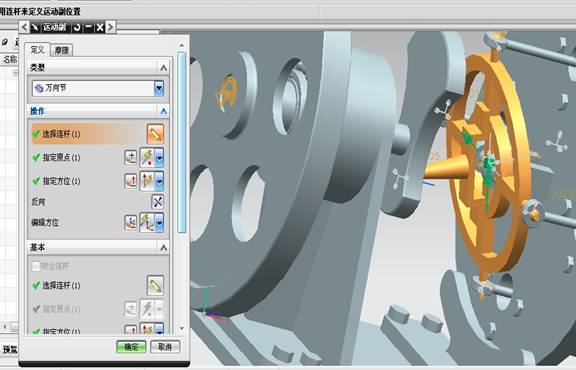

11 、右鍵單擊“motion_1”－“新運動副”－“萬向節”，選擇連桿L003

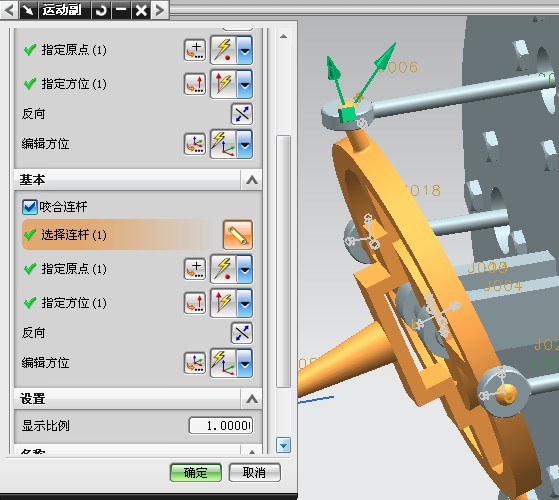

指定萬向節旋轉的中心為原點，指定Y軸為矢量方向，指定咬合的連桿為萬向節所繞旋轉的銷，指定銷的軸向為旋轉方向。

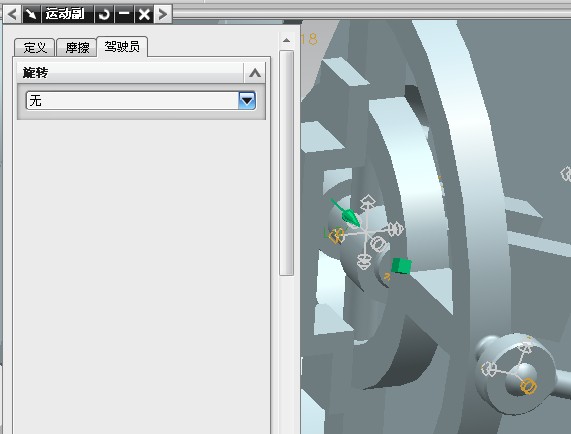

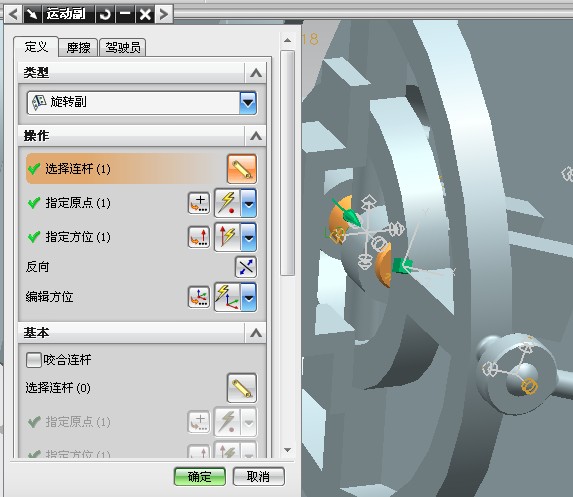

12、新建旋轉副，如下圖

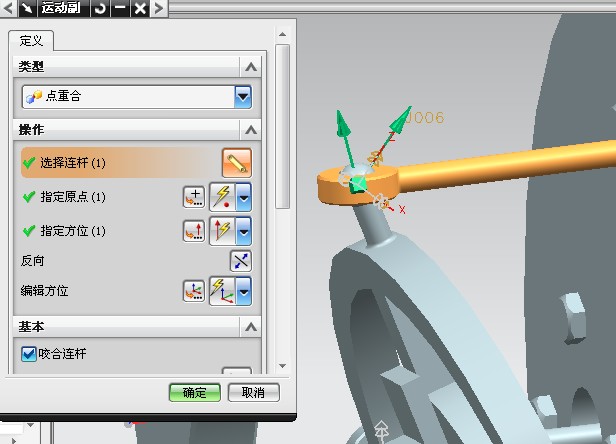

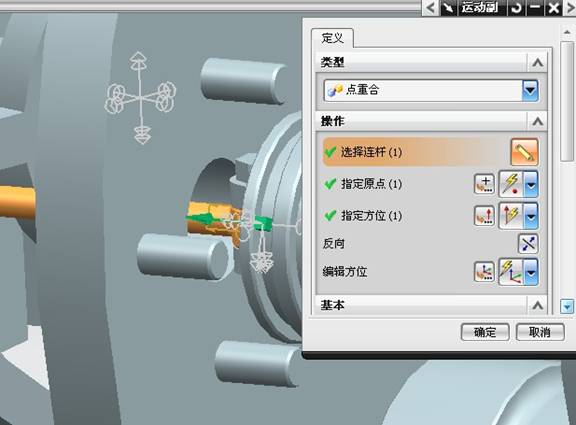

13 、右鍵單擊“motion_1”－“運動副”－“點重合”
14、 右鍵單擊“motion_1”－“運動副”－“點重合”

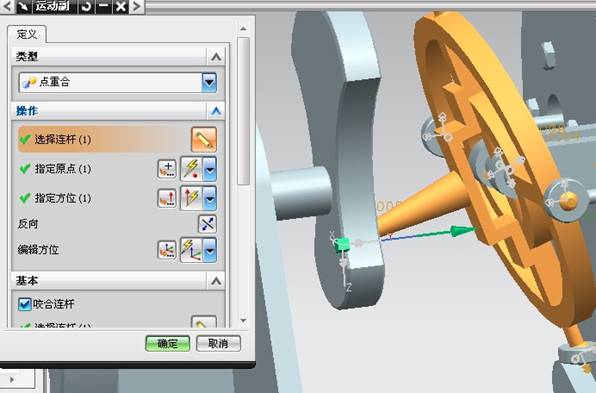

15 、右鍵單擊“motion_1”－“運動副”－“點重合”

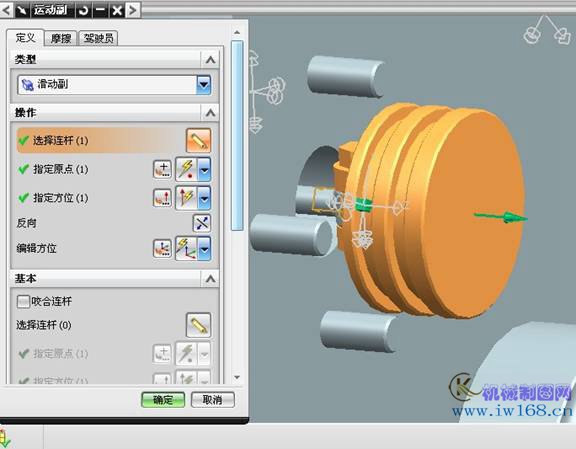

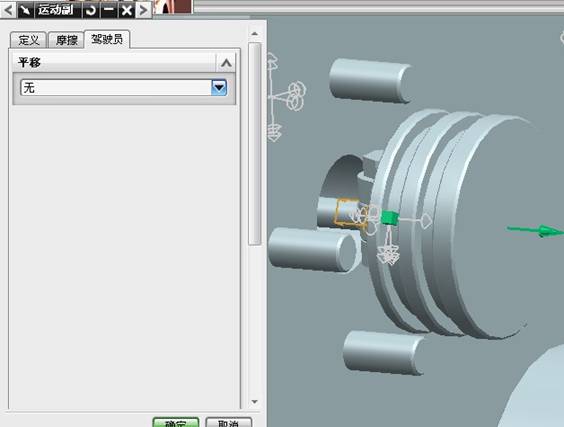

16、 右鍵單擊“motion_1”－“運動副”－“滑動副”
17、 右鍵單擊“motion_1”－“運動副”－“平行”
18 、重復步驟14、15、16、17,把其它三個活塞和拉桿設置好。

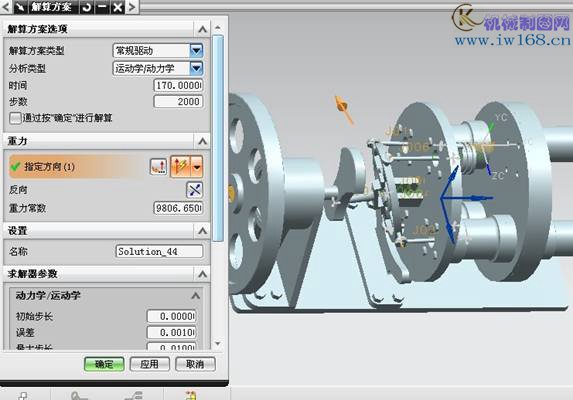

19、 點“解算方案”
20、 點菜單“分析”－“運動”－“解算”

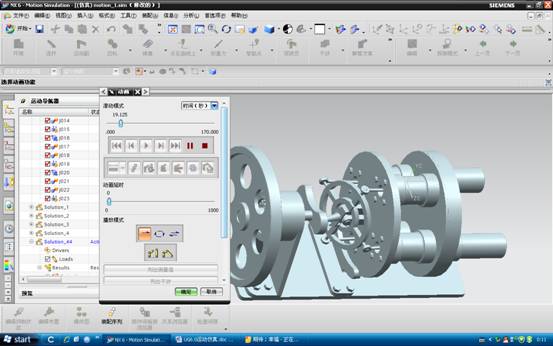

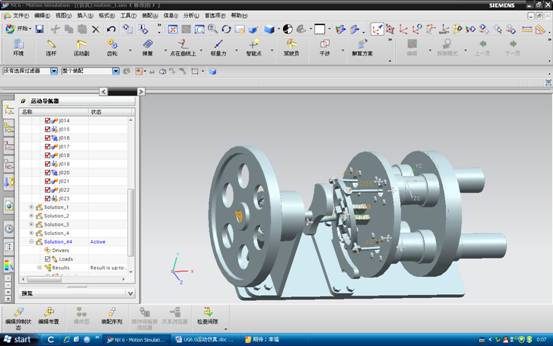

21、點菜單“分析”－“運動”－“動畫”，調出動畫控制對話框
點
就可以播放出仿真效果來了
就可以播放出仿真效果來了
