非均勻比例定義:約束一個樣條,以沿樣條的長度按比例縮放定義點。在使用非均勻比例命令時,要進行約束的線必須是樣條線,其不能對直線、圓進行約束。
-

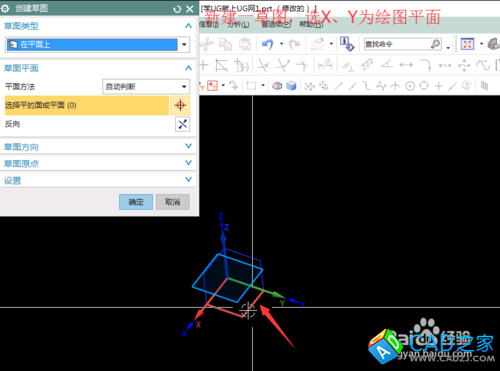

啟動UG10.0軟件后,先創建一個模型,然后創建一個草圖;如圖
-
-

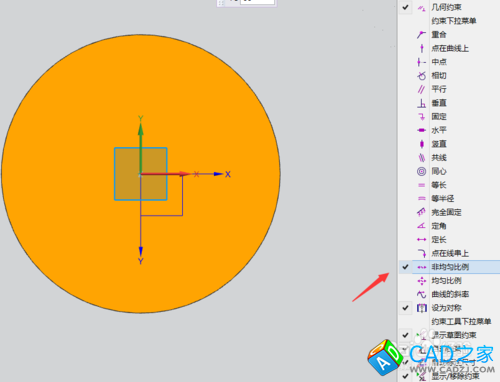

非均勻比例命令就在繪圖窗口的上方,如果沒有,可以按圖2所示把其添加到工具欄上;
-

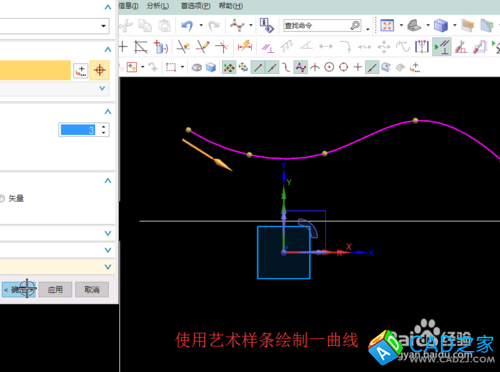

使用草圖中的藝術樣條線命令,先繪制一根樣條線,如下圖:
-

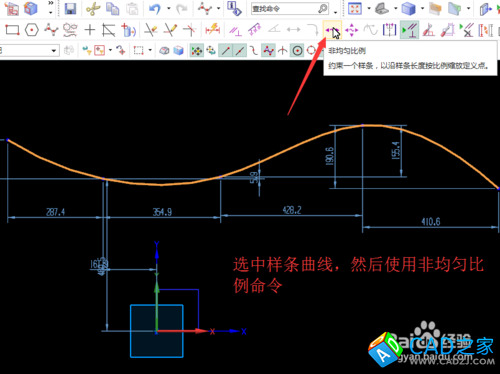

選擇上一步繪制的樣條曲線,此時就可以看到非均勻比例命令為可使用狀態,然后點其為線增加約束;
-

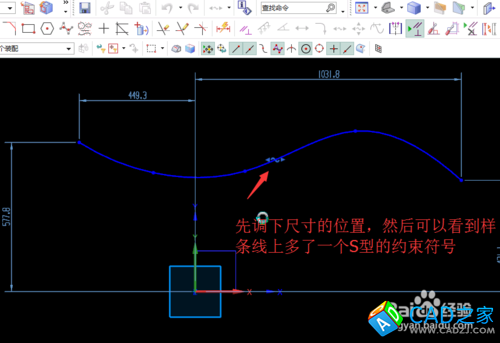

先調節一下樣條線的尺寸,在為樣條曲線添加過非均勻比例約束后,其線上會出現一個S型的符號,如下圖:
-

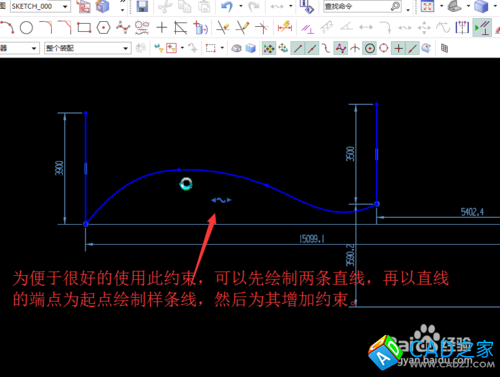

為便于很好地使用此命令,可以先繪制兩條直線,再分別以?xún)芍本€(xiàn)的端點繪制一條樣條線,然后再添加約束。
