前言：軸是組成機器的主要零件之一，一切作回轉動運的傳動零件（例如齒輪，蝸輪等），都必須安裝在軸上才能進行運動及動力的傳遞。因此軸的主要功能是支承回轉零件及傳遞運動和動力，傳動軸是三類軸零件中的一種，它只承受扭矩而不承受彎矩（或彎矩很小）。

    傳動軸在初步設計后，必須要經過復雜的的數學驗證，這樣的計算在對于軸的材料選擇有好幾種時顯得更是繁瑣。如今利用Solidworks中的Simulation有限元分析軟件對其首先進行靜力學分析，在傳動軸滿足應力分析后再對其進行疲勞壽命分析。這里只對傳動軸進行靜應力分析。

分析前數據準備

    1.已知電動機功率P=10KW，轉速，分析的傳動軸為第減速器上的第三根軸。

    若取每級齒輪傳動的效率，則


于是

安裝在傳動軸上齒輪受力計算

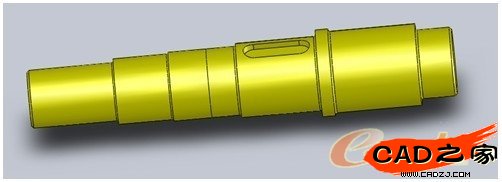

    當計算這些數據后，可根據這些數據初步設計出軸的基本尺寸，傳動軸如下圖1所示：

圖1.傳動軸

傳動軸靜力分析

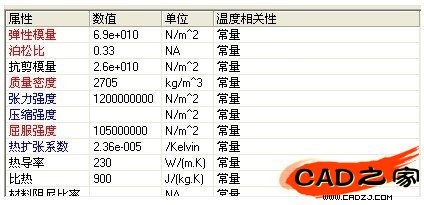

    1．首先建立一個靜態算例，對實體添加材料屬性，添加材料為45號鋼。其力學性能如下圖所示：

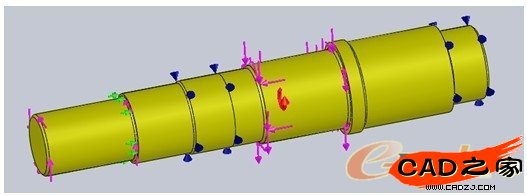

     2．正確使用夾具約束傳動軸，分析中給傳動軸添加軸承支撐并添加高級夾具，使其軸向不平移。根據前面計算得出的力，結合實際情況給傳動軸施加載荷。其結果如下圖所示：

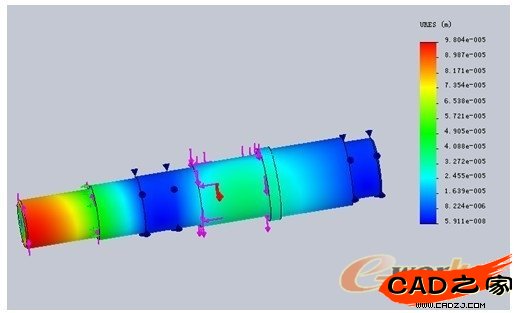

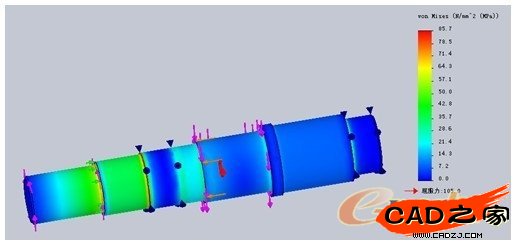

    劃分好網格后，運行靜態算例，得出如下圖結果。如圖所示，在加載應力后傳動軸的最大應力為86MPa，應力值低于材料的屈服強度105MPa.其最大位移為0.09mm,滿足實際要求。

    小結：經過分析，在實際應力加載下，傳動軸完全滿足應力強度，傳動軸的靜態分析為后續軸的疲勞分析提供必要的準備，下一篇將詳細分析傳動軸在滿足靜態分析的條件下的疲勞分析。
