圖紙格式包括圖幅和圖框、標題欄、注釋、材料明細表的定位點、預定義視圖。圖紙格式應根據企業標準的格式來定制，而且要符合國家標準。這里以創建一個A3橫向的圖紙格式為例，向大家介紹建立工程圖圖紙格式模板的基本方法和步驟：

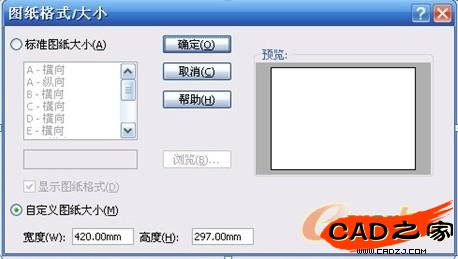

      1、新建工程圖

      使用默認的工程圖模板建立一個無圖紙格式“A3-橫向”的空白圖紙，如圖所示：



    2、編輯圖紙格式

      在圖紙中點右鍵，從快捷菜單中選擇【編輯圖紙格式】命令，切換到編輯圖紙格式模式。

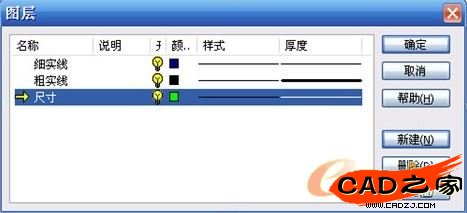

    3、新建圖層

      用圖層來管理不同的線型。外框是細實線，內框是粗實線，尺寸是單獨的線型。



    4、繪制圖紙內、外邊框

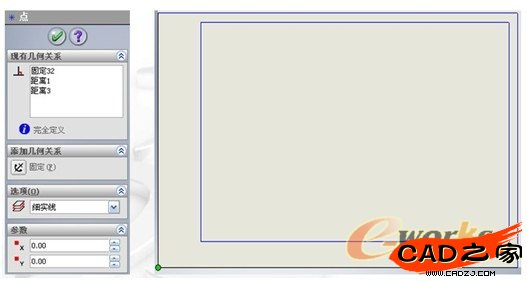

    5、設定外框左下角端點坐標參數

         將外框左下角端點坐標參數設為（0，0），添加“固定”幾何關系

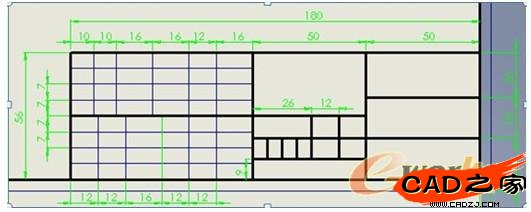

    6、繪制標題欄，標注尺寸



    7、隱藏尺寸

       在出工程圖時，這些尺寸是不需要顯示出來的。在“視圖”下拉菜單中選擇“隱藏顯示注解”，將所有標注的尺寸都隱藏。

    8、在標題欄中添加注釋文字

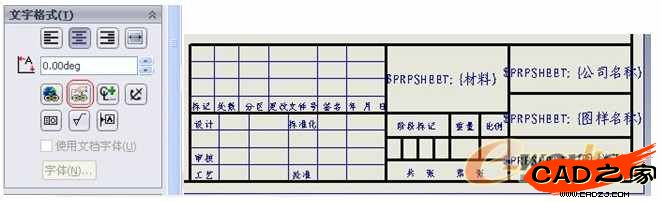

    9、鏈接屬性

      在標題欄中相應位置添加注釋，然后鏈接到屬性的注釋：

      材料、公司名稱、圖樣代號、圖樣名稱等。



    10、保存圖紙格式

      將圖紙格式模板保存在專門存放模板的文件夾里，命名為A3-橫.slddrt。
