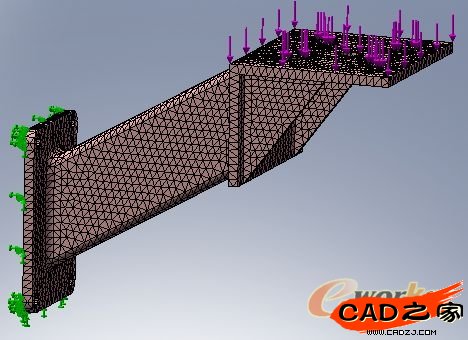

零件網格化

    在模型網格化成功后，運行分析軟件，得到三組不同的數據。我們依照這三組數據來判斷零件是否符合設計的條件并加以改進。

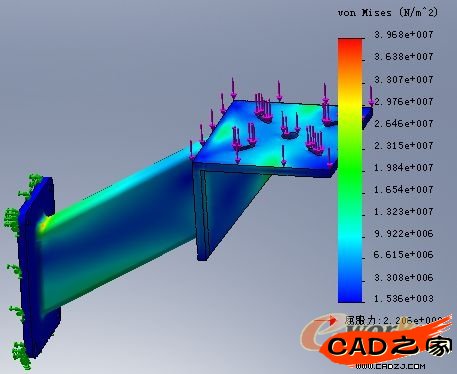

應力圖解

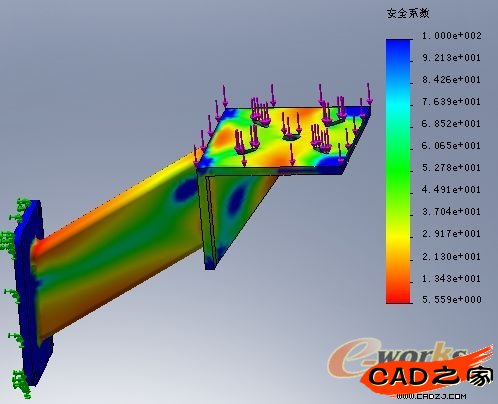

    由上圖數據可知，在已知載荷下，零件所受應力最大區域為小于零件的屈服力 ，所以我們初步認為支架的力學性能滿足設計要求。為了進一步了解零件的使用性能，又分析了零件在工作條件下的安全系數。結果顯示零件的最少安全系數為5.6,高于往常的經驗值3.0,通過最終分析，支架符合設計要求。


    總結

    Simulation是一款基于solidworks的優秀分析軟件，利用solidworks優秀的建模能力與Simulation快速準確的分析方法，在機械設計的各個領域發揮了重要的作用，大大的提高的設計的速度與準確度。
