§2.1 檢查系統設置 第二章 入門課程

    在我們還沒有打開或新建任何文件之前，我們來看以下系統設置。

    我們可以根據自己的使用習慣或自己國家的標準進行必要的設置。下面分別簡單說明如下：

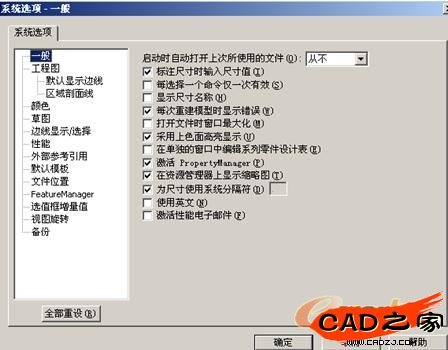

    1.一般：

    標注尺寸時輸入尺寸值：當標注尺寸時，出現輸入尺寸對話框，提示輸入尺寸值。

    在資源管理器中顯示圖標：將文件的摸樣在IE中顯示。

    使用英文：使用英文菜單。

    2.工程圖：

    設置局部視圖的比例

    3.顯示默認邊界：設置工程圖默認的視圖及切邊的顯示方法

    4.區域剖面線：定義默認的剖面線的類型

    5.顏色：按自己的習慣定義工作方式的顏色

    6.草圖：在繪制草圖時，需要設置的項目

    7.性能

    8.外部參考引用

    9.默認模板：定義模型、圖紙、裝配的默認模板文件

    10.文件位置：定義默認的特征調色板、零件調色板、圖紙格式文件等的位置

    11.FeatureManager

    12.選項框增量值：定義選項框增量值

    13.視圖旋轉：定義使用方向鍵和鼠標進行旋轉的角度增量

    14.備份：定義備份文件的位置以及版本數量　

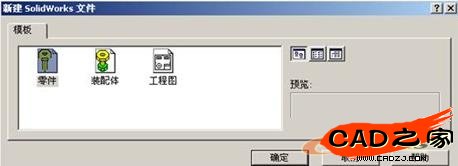

    §2.2 建新零件文檔為了生成一個新的零件圖 ,單擊工具條上的"新建"按扭

    零件是缺省值，所以單擊確定。或雙擊零件圖標。一個新的零件圖窗口出現了。


    §2.3 建一個草繪

    一般來講，零件設計是從草繪開始。

    第一部：開始

    ●要打開一個草繪界面，單擊草繪工具條上的草繪按扭，這樣就在基準面1上建立一個草繪界面。（注：Plane1是特征管理器設計樹中三種默認值的一種）。

    ●注意以下方面：

    a) 草繪網格和原點的顯示。

    b) 草繪工具 草繪約束工具條的顯示。

    c) 在屏幕底部狀態欄右側顯示："正在編輯：草圖"

    d) 在特征管理器設計樹中顯示自動添加的名稱"草圖1"。


    第二部：畫矩形

    我們要做的第一個特征是從草繪中的矩形延伸而得到來的箱體。你從矩形的草繪開始。

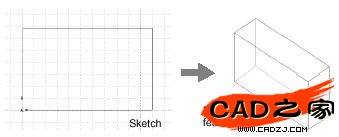

    第一個特征：矩形草繪到立方體

    點擊矩形工具或選擇菜單工具，草圖繪制實體，矩形，

    注意此時的鼠標變成下圖的摸樣，說明此時你正在繪制的是矩形.

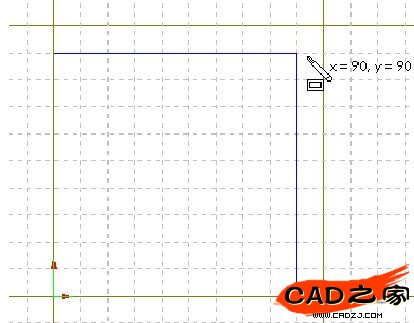

    將光標指向原點（草繪原點是默認的三參考平面的交點），按下鼠標，拖動鼠標，形成需要大小的矩形后，松開鼠標。注意鼠標后邊跟隨的不斷變化的數值：x=90,y=90,說明此時矩形的大小。


    草繪：矩形的形成

    a) 當你拖動鼠標時，注意光標附近顯示了矩形的尺寸，并且，光標捕捉柵格的交點。

    b) 如果你不希望使用導航功能（實際是捕捉功能），可以點擊柵格工具，取消"捕捉到柵格選項。"

    點擊選擇工具

    接近原點的矩形的那兩條邊已經變成了黑色。這是因為你開始畫它的時候，起點在原點上，因此這兩條邊的頂點便自動和原點相關（建立了重合的關系）了。另外的兩條邊是蘭色的，這表明這兩條邊可以自由移動。

    點擊任意一條蘭色的邊，拖動邊或矩形的頂點，可以改變矩形的大小。注意狀態欄中顯示的光標位置。

    §2.4 標注尺寸

    在這一節中給草繪的矩形標注尺寸。solidworks不要求我們在生成特征時必須標注尺寸，這和pro/e不同，pro/e要求我們在草繪時，必須使草圖得到完全約束，否則不能生成相應的特征。。我認為在設計階段，養成標注尺寸的好習慣是應該的，并且盡可能使草圖作到完全約束。。

    在你加尺寸時，注意狀態欄中草繪狀態的顯示。任何Solidworks 草繪都是以下三種形式之一。

    ●在一個完全約束（fully defined）的草繪中，所有實體的位置都用尺寸或約束完全地描述出來。在一個詳細說明的草繪中，所有的實體都是黑色的。

    ●在一個未約束(under defined)的草繪中，需要用尺寸和約束來確定幾何關系。在這種情況下，你可以通過拖動未定義的草繪實體來改變草繪。一個未定義的草繪實體的顏色是藍色的。

    ●在一個過約束(over defined)草繪中，圖的尺寸或約束之間有沖突，其實體是紅色的。

    1、單擊草繪約束工具欄中的  （尺寸按扭） 指針的形狀發生改變。

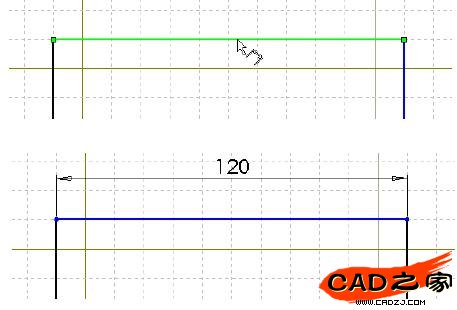

    2、單擊矩形的上邊，然后在你準備放置尺寸的位置單擊。注意這時右側的豎直線（和右側的較低的頂點），已由藍色變成了黑色。通過定義上邊的尺寸，你就定義了右側的位置。你仍然可以拖動上部使它上下移動，它是藍色的表明它沒有完全約束而可以移動。

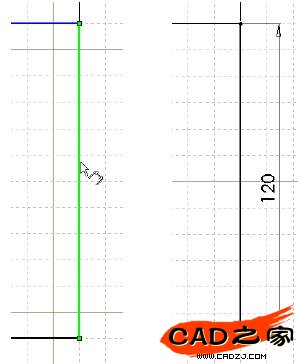

    3、單擊矩形的右邊，然后單擊放置尺寸的位置?，F在上邊和剩余的頂點都變成了黑色，狀態欄中顯示草繪已完全約束了。

    改變尺寸大小

    這個塊的尺寸是120mm x 120mm。要改變尺寸須使用選擇工具。

    用以下任一種方式都可以找到工具：

    ●單擊草繪工具欄中的Select 按扭。

    ●單擊菜單欄中的工具，選擇。

    ●在制圖區的空白處單擊右鍵顯示右鍵菜單，然后單擊選擇


    提示：利用右鍵可以幫助你更有效地使用SolidWorks 。

    1、雙擊一尺寸，出現Modify的旋轉框，也可以把尺寸改為120mm 如圖。


    2、在框中輸入一個新的值然后按Enter鍵?；蛘邌螕粜D框的箭頭改變尺寸值，然后按Enter

    3、雙擊其它尺寸線來把它的尺寸改變為120mm。

    4、單擊工具條上的顯示全部 按扭， 來顯示整個矩形的所有尺寸并使它居中顯示。

    ???問題：如何改變尺寸增量的值--->答案!!!-->見上貼"2.3 建一個草繪"
