本文探討了小型客梯轎廂的快速非標設計相關內容。

　　1前言

　　以前在做非標轎廂圍壁時，都是通過轎廂深、寬、開門寬等幾項參數算出具體圍壁尺寸，再根據此尺寸，逐個對圍壁進行建模，出圖，加工。而在SolidWorks2008中，系統引入了DriveWorksXpress，通過此插件，我們可以利用其功能很方便的通過標準轎廂模型、工程圖快速生產非標模型、工程圖，同時，圖號命名也自動完成。DriveWorksXpress 具備易用性和獨有特征，使 SolidWorks 設計過程更加完善。

　　本文所使用軟件及其環境：Windows Vista SP1，SolidWorks2008，DriveWorksXpress。

　　2轎廂設計

　　本文意在使用DriveWorks進行設計(同時由于技術保密性)，所以，對很多轎廂部件加以省略。

　　小型客梯轎廂假設條件：側、后圍壁均為三塊圍壁，中間均采用500寬通用圍壁。

　　2.1轎廂結構

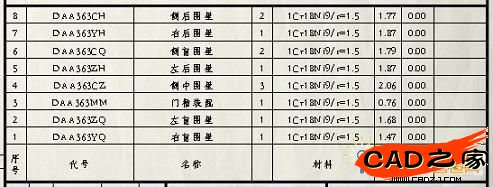

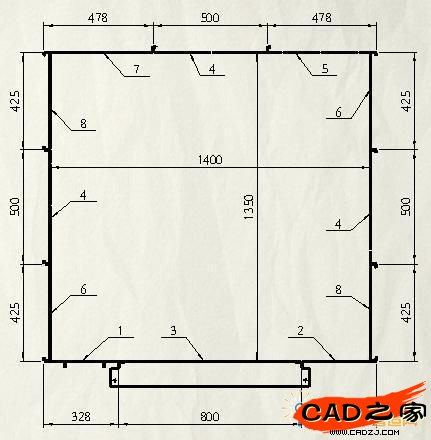

　　轎廂結構由圍壁組合而成，為了圍壁緊密聯結在一起，同時，為了安裝方便，每塊圍壁截形需要有良好的設計，所以，圍壁圖號及名稱如圖一所示，圍壁截形組裝如圖二所示。

圖一

圖二

　　以上圖為例，我們可以發現：

　　左前圍壁及右前圍壁寬度為：

　　(轎廂寬(1400)-開門寬(800))/ 2 + 28。

　　側前圍壁與側后圍壁尺寸為：

　　(轎廂深(1350-通用圍壁寬(500))/ 2

　　側后圍壁寬尺寸為：

　　(轎廂寬(1400-通用圍壁寬(500))/ 2 + 28

　　2.2模型設計

　　我們可以根據圖三中截形所示與圖二中尺寸建模并裝配，建模及裝配過程在此不再闡述。

圖三

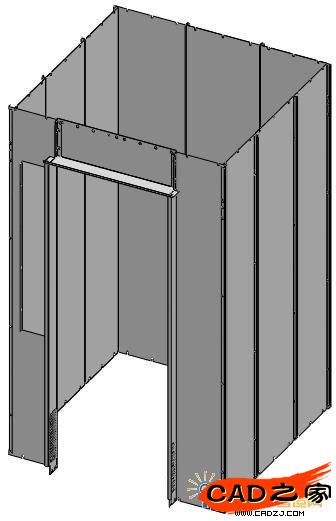

　　模型建好后，如圖四所示。

圖四

　　3.3 DriveWorksXpress使用

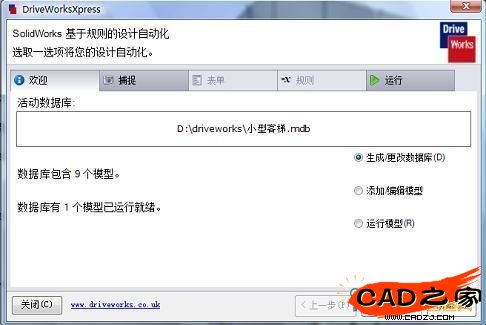

　　我們選擇工具菜單下 DriveWorksXpress選項，來運行DriveWorksXpress，此時，DriveWorksXpress窗口出現，"歡迎"選項卡顯示，如圖五，我們初次在此模型上使用，我們選擇"生成/更改數據庫"，此時，打開窗口出現，我們選擇我們的工作目錄，文件名處填寫"小型客梯"(當然可以隨便取)，之后，點選"打開"按鈕。

圖五

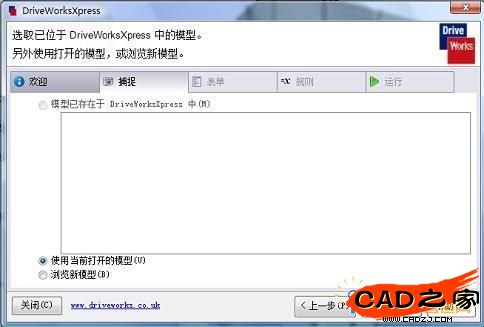

圖六

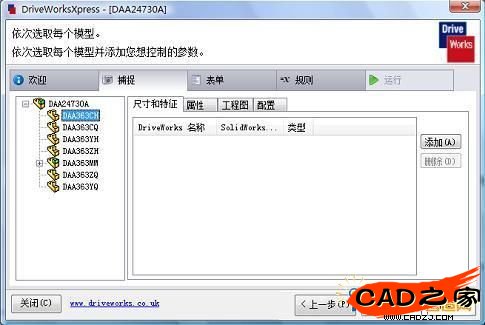

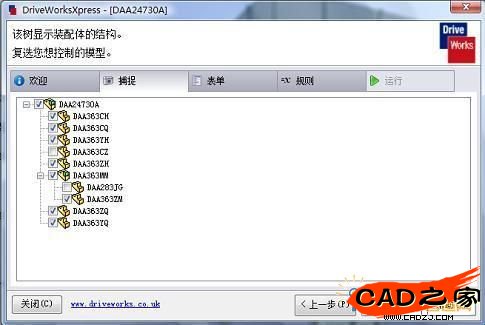

　　現在，我們來到了"捕捉"選項卡，這時，如果我們在SolidWorks里面已經打開了我們想要處理的模型，則我們只需要點選"使用當前打開的模型"即可"下一步";如果我們并未打開任何模型，我們需要點選"瀏覽新模型"，此時，"打開"窗口出現，我們選擇我們剛剛做好的裝配體，"打開"。這時，我們看到如圖七畫面，我們需要勾選我們需要DriveWorksXpress自動為我們更改尺寸的模型，如圖一中序列為1、2、3、5、6、7、8，之后，點選"下一步"，這時，我們看到如圖八所示畫面。

圖七

圖八

圖九

圖十

　　這時，我們需要選擇我們的模型，選擇我們需要自動更改的尺寸項目。具體操作為：我們點選我們要更改的模型，例如，側后圍壁，點選之后，在右邊選擇"添加"命令。如圖九所示，點擊"應用"按鈕。之后，點擊完成。回到"捕捉"選項卡，如果我們也想工程圖同時生成，我們需要在"工程圖"頁瀏覽此模型的工程圖，打開即可。

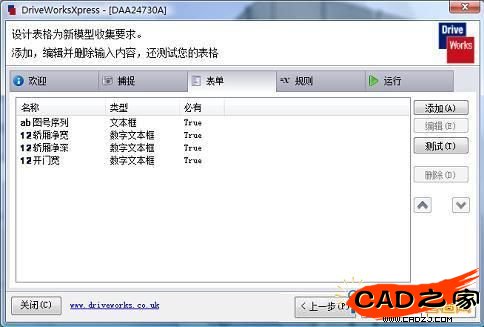

　　所有模型均捕捉尺寸特征完畢后(由于篇幅，我們只捕捉圍壁的寬度)，我們點選"下一步"，來到"表單"選項卡，如圖十所示，這里，我們只需要添加如下變量：

　　圖號序列為我們在生成新的模型后，模型的名稱所命名的方式，即在我們基礎模型的名稱之后，加上我們圖號序列的值。

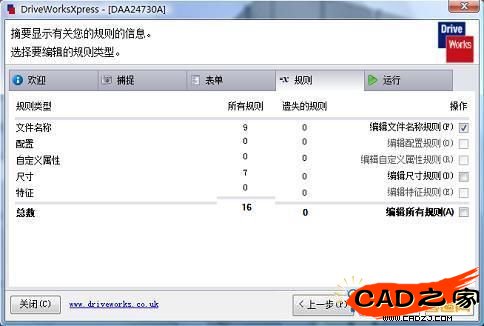

　　變量添加完畢之后，點選"下一步"，我們來到"規則"選項卡，如圖十一所示，這

圖十一

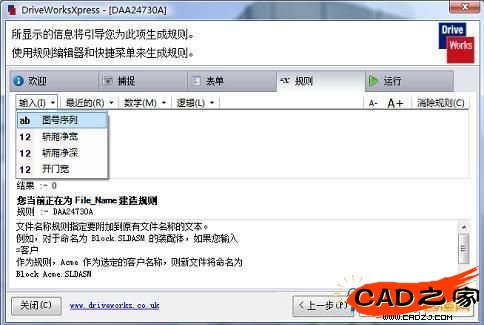

圖十二

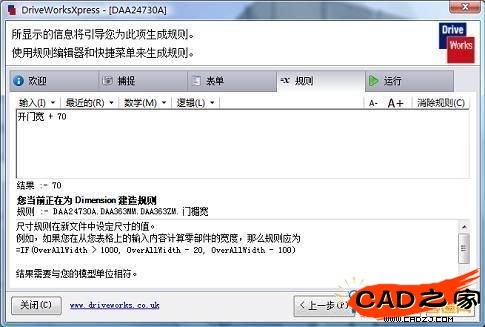

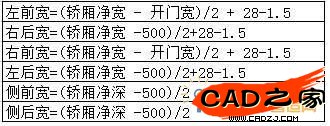

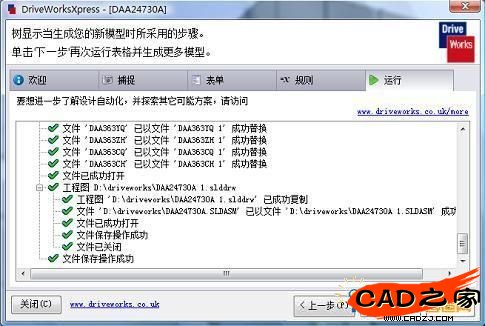

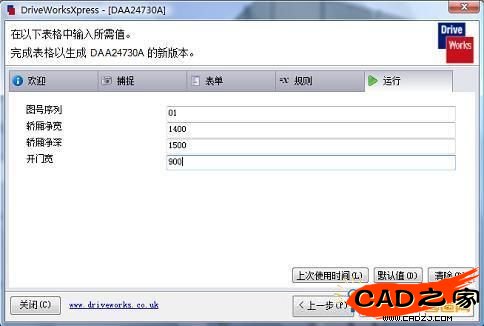

　　我們先選擇"編輯圖號名稱規則"，"下一步"，此時，我們可以框選所有項目，下一步，此時，我們從"輸入"下拉菜單中選擇"圖號序列"，單擊下一步，圖號序列就已經加好了，這時，我們用同樣的方法,為"尺寸"添加規則，在"編輯尺寸規則"后面打勾，下一步，我們就可以為尺寸添加規則了，如圖十三所示，我們首先點選"門楣寬"點擊下一步，編輯"門楣寬"的公司規則，如圖十四，我們都知道，門楣寬度=開門寬度+70，那么，我們從"輸入"菜單里面選擇"開門寬"，再編輯公式為"開門寬+70"。點擊下一步，此時，我們的門楣規則就設置完成了。我們用同樣的方法，將其余規則設置完全。如圖十五。此時，我們會發現，圖十一中"遺失的規則"一項，全部為"0"，就意味著我們大功告成。我們點選下一步，來到"運行"選項卡，如圖十六，我們在變量里面填寫好我們需要的尺寸，如圖中所示。點選下一步后，DriverWorks會自動根據我們輸入的數據生成模型，當運算完畢后，如圖十八所示。我們點選"關畢"，此時，新生成的模型出現在我們眼前。

圖十三

圖十四

圖十五

圖十六

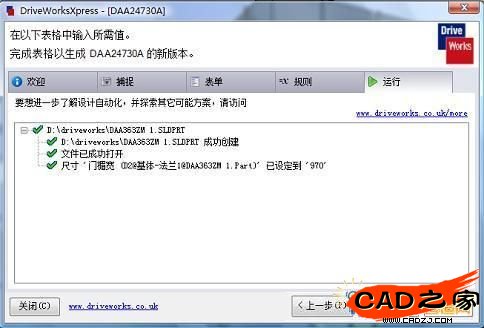

圖十七

圖十八

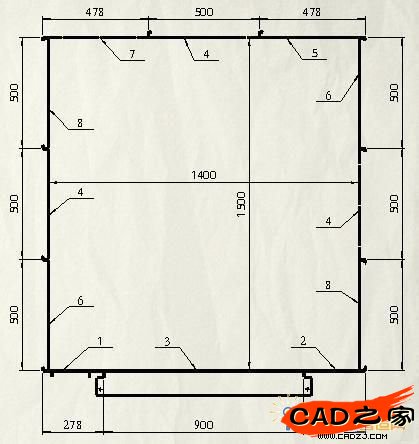

　　這時，我們選擇"文件"菜單下"從裝配體制作工程圖"命令，系統提示有一文件名與模型相同，我們選擇"是"，打開。如圖十九所示：

圖十九

　　此時，我們發現，此工程圖也隨著我們的規則更新了，我們也能發現，此工程圖中，開門寬為900，轎廂寬為1400，轎廂深為1500。與我們剛剛在圖十六中輸入的數據相吻合。至此，我們的工作結束，以后，如果我們再有同類型得非標轎廂需要處理，我們只需要打開

　　3結論

　　通過本文對DriveWorksXpress的介紹，相信大家對DriveWorksXpress有了一定了解。我們可以運用此方法在我們的工作中，相信，一定會提高大家的工作效率。

　　值得一提得是，現實工作中，我們的規則可要比這復雜得多哦。
