2. 3底座

    底座用于支承擦窗機的伸縮臂，安裝回轉機構，通過電機和齒輪傳動機構帶動伸縮臂回轉從而使工作人員在吊籃中可以維護建筑物表面的任何一個角落。

    圖4中齒圈為底座的一個主要零件，它為標準直齒圓柱齒輪，在建模過程中分為2個步驟，第一步是生成齒輪毛坯，可以采用3種方法:拉伸生成法、拉伸切除生成法、旋轉生成法;第二步是生成齒輪齒形，可以采用2種畫法:圓周陣列草圖法、圓周陣列生成法。


    2. 4伸縮臂

    伸縮臂是擦窗機中很重要的一個部件，它可以根據建筑物的形狀調整長度，并通過其內部的鋼絲繩和滑輪實現吊籃的升降。

    伸縮臂各部分的零件結構都比較簡單，臂主體的形成利用最基本的"拉伸"、"拉伸一切除"等操作，其中對臂架有支撐作用的筋版可以利用"鏡象實體"的方法節省建模步驟，圖為伸縮臂模型。


    2. 5吊籃撐架

    吊籃撐架是支承吊籃的結構，可以通過滑輪和鋼絲繩實現對吊籃升降的控制。撐架的后端通過螺栓連接在伸縮臂的端口，張開的兩翼頂端各有一個小滑輪，伸縮臂內部的鋼絲繩通過小滑輪連接到吊籃上，起到吊籃的懸掛支承和升降控制的作用。

    圖6是吊籃撐架的裝配模型，要注意的一點是中間連接部分是由螺栓固定的，其建模仍然是采用"圓周陣列草圖"的方式完成。


    2.6吊籃

    吊籃的形式比較簡單，而且它的樣式也比較靈活，可以根據工作環境不同而設計不同樣式的吊籃，設計的重點是要保證工作人員工作環境的舒適性和操作的安全性，這里不再贅述。


    3擦窗機整體裝配

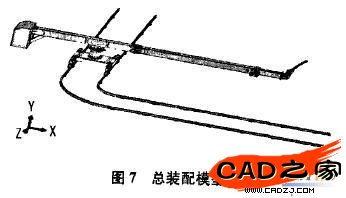

    擦窗機各零件的裝配過程遵循機械零件裝配的一般原理，從零件到組件、從組件到部件，最后生成裝配體。本文采用自下而上的方式，各部件之間從導軌向上環環緊扣，結構緊湊。要注意的一點是裝配過程中的配合問題，也就是說在擦窗機工作過程中是否要求2個零部件之間有相對運動，各零部件之間是問隙配合還是過盈配合，這將影響到擦窗機的整體運作。圖7為擦窗機各主要部件裝配一起的總裝配模型。

    本文以Solidworks為設計平臺，介紹了擦窗機的一種參數化建模的思想和方法。隨著擦窗機日益廣泛的應用，對提高設計工作效率、減少重復設備，具有參考價值和現實意義。
