SolidWorks圖層可以把不同類型的尺寸標注、注解、BOM表等分在不同的層中,但是暫不能把不同類型的線型分在不同的層中。
設置過程如下:
1:建立新的圖層

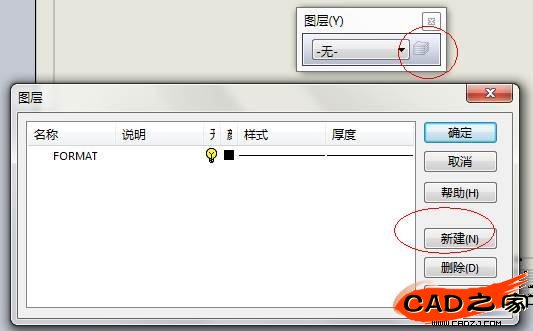

打開圖層的工具欄:

新建圖層:文字注釋、尺寸、序號、BOM表等4個圖層:

2:將尺寸標注、注解等分配到不同的圖層

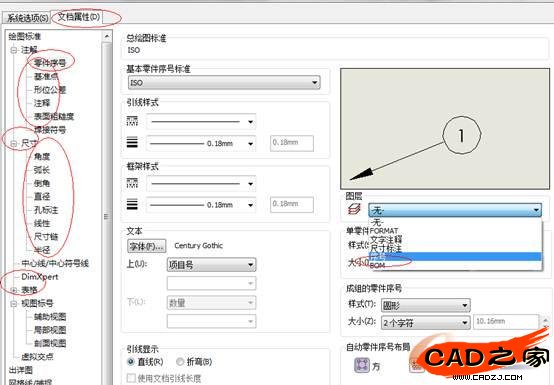

打開SW的選項:
按照下圖示意,將所有選項調整到規定的圖層:
3:在工程圖設置標準
在圖層中,將默認圖層改為:依照標準。

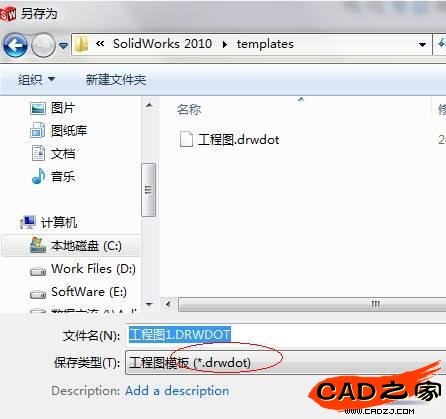

4:保存模板

通過選項,文件位置,配置保存模板的位置,下次新建工程圖時,就可以自動分層了。
