中望CAD2009i在布局空間上做了很大的修改，不管是界面還是操作方法都與大家經常使用的模式保持一致。我來簡單介紹一下，繪圖窗口分成為“模型”與多個“布局”選項卡，在“布局”選項卡中，有“模型”和“圖紙”兩個工作空間(在“模型”選項卡只有“模型”空間)。在“布局”選項卡中的這兩個工作空間的作用是不同的，“模型”空間一般用于繪制基本圖形，在視口中移動圖形，改變出圖位置和縮放比例，而“圖紙”空間一般用于建立多個視口，調整視口大小位置和形狀，標注尺寸，畫圖框，標題欄，寫附加說明。在“模型”選項卡或“布局”選項卡“模型”空間畫的圖，在“布局”選項卡“圖紙”空間可按多種比例，進行區域分割與組合，按各種要求打印，并且可根據需要建立多個布局。

　　在“模型”選項卡中繪圖，在“布局”選項卡中出圖。在“布局”選項卡中出圖，繪圖時按可任意比例(當然要取方便計算的比例)在模型空間畫圖，甚至可按實際比例畫圖。在“布局”選項卡中，可對打印的圖形進行范圍選擇、位置調整、顯示縮放,以適應圖紙的大小。還可應用樣式(樣式中包含很多預定義，如圖框、標題欄、字體定義、線型定義、圖層定義等)，省掉畫圖、出圖時重復性的工作，或單獨畫圖框和標題欄。

　　1. 標注位置的確定

　　可在“模型”空間或在“圖紙”空間標注，建議在“圖紙”空間標注，這樣標注文字才能更方便的與圖紙幅度相匹配。在“圖紙”空間標注的好處是標注文字大小便于控制。如果在“模型空間”標注，在“布局”選項中對圖形縮放后，出圖后圖紙上的文字可能變得很大或很小，要反復調整。

　　2. “布局”選項卡視口中圖形的縮放

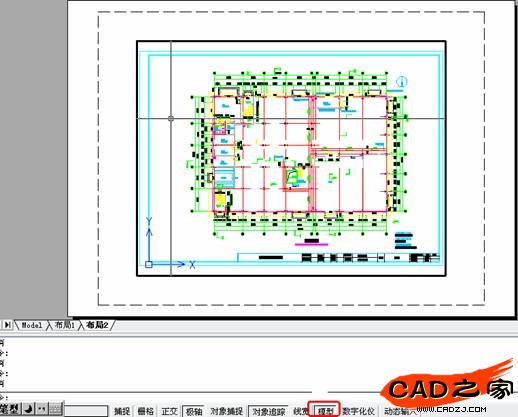

　　在“布局”選項卡中單擊“狀態欄”的“模型/圖紙”(最右邊)空間切換按鈕，切換至“模型”空間，用平移的方法，將要打印的圖形移到“視口”中，在“布局”中按下面方法對圖形進行縮放，使它與圖紙有效區域相匹配。

　　在“模型”空間，執行“z”命令，輸入“s”按比例縮放，輸入比例數 “xp”(不是“x”是“xp”，前者只是顯示縮放，后者為打印時縮放)。使圖形在“視口”中在大小剛好合適。

　　3. 標注比例的確定

　　在“圖紙”空間標注的比例確定要和在“模型”空間畫圖比例與在“布局”選項卡中的圖形的縮放比例保持一致。

　　確定標注比例的方法如下：

　　如繪圖比例為1:10，在“模型空間”標注時，標注比例設置與上述方法相同，將“比例因子”設為10。

　　在“圖紙”空間標注比例設置步驟如下：

　　如果剛才設置的比例為0.5xp(即1:2),如果標注比例因子未修改，切換到“圖紙”空間標注，尺寸數要縮小為在“模型”空間標注尺寸數的一半。所以，在“圖紙”空間標注前要修改標注的比例因子，在模型空間比例因子的基礎上再乘2(即1/0.5)。所以，在“模型”空間繪圖比例為1:10,在“布局”中視口顯示比例為0.5xp,在“圖紙”空間實際尺寸的標注比例因子應設為(1/(1/10))*(1/0.5)=10*2=20。

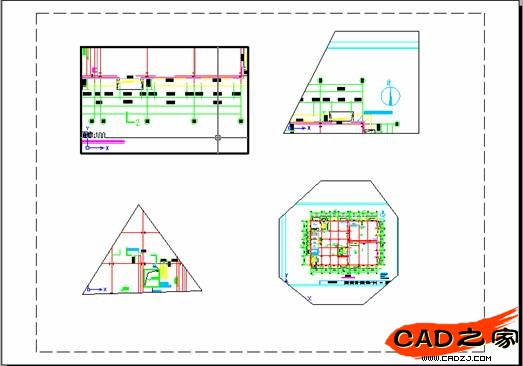

　　在“布局”中出圖，在“模型”選項卡中繪的圖，可建多個“布局”。一個布局就是一張圖紙。一個“布局”可設多個視口，視口的形狀可以為矩形，多邊形，能畫出的任意形狀，每個“視口”可用不同比例出圖，非常方便。
