在繪圖時，為了使圖形表達的更清楚和形象，需要繪制圖形的剖面圖或斷面，需要對剖面或斷面的圖形部分進行填充，圖案填充一般用來表示材料性質或者表面紋理。

一、利用bhatch命令進行圖案填充。

其實可以使用bhatch或者hatch命令填充圖案，bhatch命令可以創建關聯的或者非關聯的圖案填充。batch命令只能創建非關聯的圖案填充，適用于填充非封閉邊界的區域，并且此命令僅在命令行中可用。

1）關聯圖案填充與他們的邊界相關聯，當用戶對邊界進行編輯后，所填充的圖案填充會自動隨邊界的變化而改變。

2）非關聯圖案填充則與他們的邊界是否編輯無關。

可以通過以下方法激活bhatch命令。1、菜單欄【繪圖】——“圖案填充”。2、單擊“繪圖”工具欄上的“圖案填充”圖標。3、在命令行中輸入bhatch或者bh并回車。

單擊“繪圖”工具欄上的“圖案填充”圖標，將彈出“圖案填充和漸變色”對話框，如圖，默認為“圖案填充”選項卡。



（一）類型和圖案。指定圖案填充的類型和圖案。

1、類型：下拉列表中包含三種類型，預定義、用戶定義和自定義。

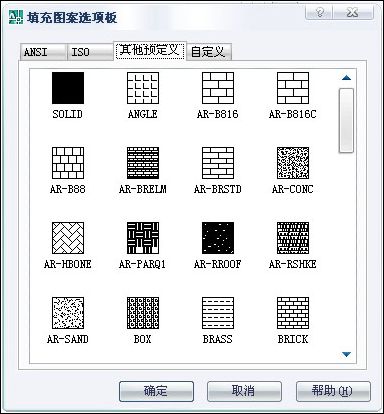

2、圖案：從該下拉列表中選擇所需要的圖案，也可以單擊右邊的選擇按鈕，彈出“填充圖案選項板”對話框，分為“ANSI”、“ISO”、“其他預定義”和“自定義”四個選項卡。



在“填充圖案選項板”對話框中，可以同時查看所有填充圖案的預覽圖像，有助于做出直觀的選擇，雙擊所需要的圖案就可以將其加入到下拉列表中，并將其置為當前圖案。

3、樣例：顯示選定圖案的預覽圖像。單擊該框同樣可以彈出“填充圖案選項板”對話框。

4、自定義圖案：該下拉列表中列出了所有的可用的自定義圖案。該按鈕只有當“類型”設定為“自定義”的時候可用。

（二）角度和比例。指定選定填充圖案的角度和比例。

1、角度：指定填充圖案的紋理角度（相對當前UCS坐標系的X軸）。

2、“雙向”：只有當“類型”設置為“用戶定義”時，此選項才可用。當使用“用戶定義”的圖案填充時，不選擇該復選框，將使用一組平行線，選擇該復選框，將使用兩組相互垂直的平行線。

3、比例：放大或縮小預定義或自定義圖案。

“相對圖紙空間”：相對于圖紙空間單位縮放填充圖案。該選項僅適用于布局。

4、間距：只有當“類型”設置為“用戶定義”時，此選項才可用。指定“用戶定義”圖案中的平行直線的間距。

5、ISO筆寬：只有將“類型”設置為“預定義”，并將“圖案”設置為可用的ISO圖案的一種，此選項才可用。根據所選的筆寬來確定有關填充圖案的比例。

（三）圖案填充原點。控制填充圖案生成的起始位置。

1、使用當前原點：默認情況下，所有圖案填充原點都對應于當前的UCS坐標系的原點，原點設置（0,0）。

2、指定的原點：指定新的圖案填充原點。

“單擊以設置新原點”：單擊該選擇按鈕，用鼠標直接指定新的圖案填充原點。

“默認為邊界范圍”：根據圖案填充對象邊界的矩形范圍計算新原點。從下拉列表中可以選擇該范圍的四個角點及其中心。

#p#分頁標題#e#“存儲為默認原點”：將新圖案填充原點的值存儲在 hporigin系統變量中（初始值為0,0）

（四）邊界。

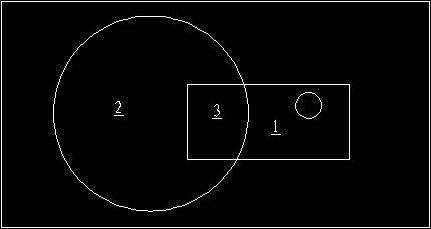

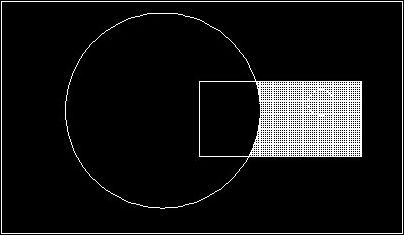

1、添加：拾取點。單擊該按鈕，“圖案填充和漸變色”對話框將暫時關閉，系統將提示在需要填充圖案的封閉區域拾取一點，在點1處拾取一點（可以拾取多個點），然后回車，返回對話框，點“確定”，圖案填充效果如圖。





2、添加：選擇對象。單擊該按鈕，“圖案填充和漸變色”對話框將暫時關閉，系統將提示選擇封閉區域的邊界對象，選擇矩形（可以選擇多個對象），然后回車，返回對話框，點“確定”，圖案填充效果如圖。

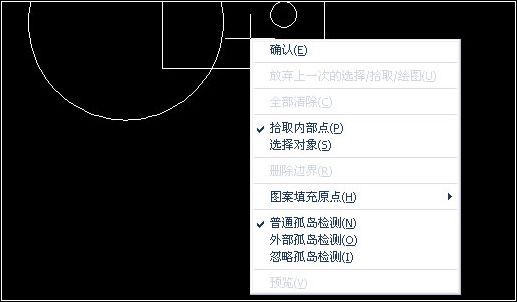

當“拾取點”或者“選擇對象”時，可以隨時在繪圖區域中擊鼠標右鍵，從彈出的快捷菜單中選擇更多的操作。



3、刪除邊界。刪除填充圖案的邊界。該按鈕在編輯填充圖案時才可以使用。

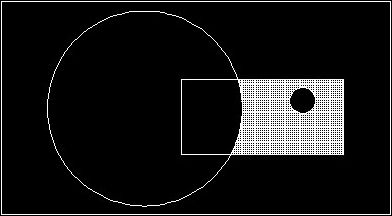

單擊“添加：拾取點”按鈕，“圖案填充和漸變色”對話框將暫時關閉，系統將提示在需要填充圖案的封閉區域拾取一點，在點1處拾取一點，然后回車，返回對話框，然后單擊“刪除邊界”按鈕，選擇小圓（可以選擇多個對象），小圓的邊界將被刪除，然后回車，返回對話框，單擊“確定”，圖案填充效果如圖，小圓的內部也被填充。





1）添加邊界(A)：#p#分頁標題#e# 選擇圖案填充的臨時邊界對象將它們添加。圖案填充效果如圖。





4、重新創建邊界。創建新的填充圖案的邊界。該按鈕在編輯填充圖案時才可以使用。

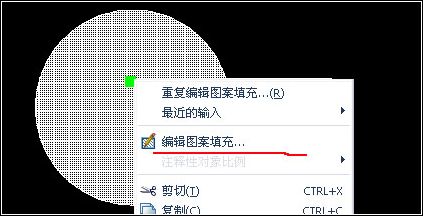

單擊填充圖案，然后單擊鼠標右鍵，在彈出的快捷菜單中選擇“編輯填充圖案”，彈出“圖案填充編輯”對話框（與“圖案填充和漸變色”對話框相同），然后單擊“重新創建邊界”按鈕，命令行提示如下所示。





5、查看選擇集： 查看構成邊界的圖形對象，系統將高亮顯示這些對象。單擊該按鈕，“圖案填充和漸變色”對話框暫時關閉，并使用當前的圖案填充設置顯示當前定義的邊界?？晌疫@里沒有任何現象，不知道到底是用來干什么用的。

（五）選項。

1、注釋性。 指定圖案填充為annotative。

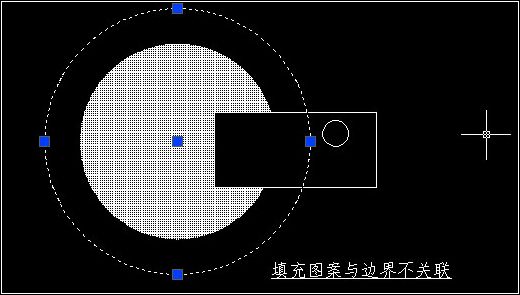

2、關聯。設置填充圖案是否與邊界相關聯。選擇該復選框，則改變當前填充邊界后，填充圖案也跟著邊界變化，否則填充圖案不會跟隨邊界的變化而變化。

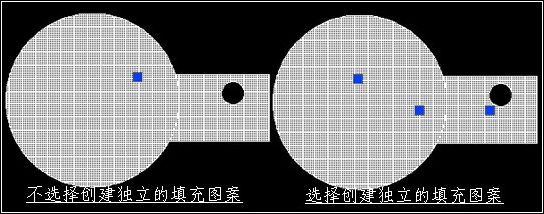

3、創建獨立的填充圖案。設置是否使“同時創建的多個不同邊界的填充圖案”為獨立的。如果選擇該復選框，則同時創建的多個不同邊界的填充圖案都為獨立的填充對象，否則就為同一個填充圖案對象。



4、繪圖次序。為圖案填充指定繪圖次序。圖案填充可以放在所有其他對象之后、之前、圖案填充邊界之后、之前，或者不指定繪圖次序。——沒弄明白具體怎么使用。

（六）繼承特性。使用選定的圖案填充對象的填充特性對指定的邊界進行圖案填充。

單擊“繼承特性”按鈕，“圖案填充和漸變色”對話框將暫時關閉，系統將提示選擇已有的圖案填充對象，然后選擇大圓內部，回車，返回對話框，單擊“確定”，圖案填充效果如圖。







（七）預覽。單擊該按鈕，可以預覽已設置好的填充效果，方便編輯。單擊圖形或按Esc鍵返回對話框重新設定，單擊鼠標右鍵或回車則接受圖案填充。
