在對圖形進行編輯的過程中，需要對一個整體的某個組成部分進行編輯，可以使用AutoCAD提供的分解命令。

一、普通常用的分解對象命令為explode，可以通過以下方法激活explode命令。1、菜單欄【修改】——“分解”。2、單擊“修改”工具欄上的“分解”圖標。3、在命令行中輸入explode或者x并回車。

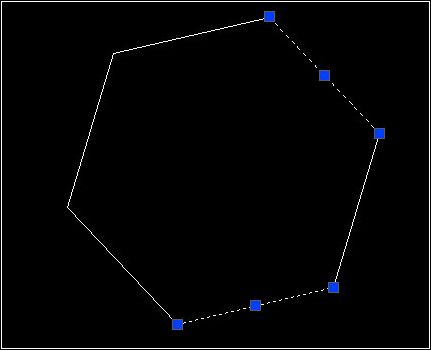

如圖，執行分解命令后，六邊形的每條邊都變成一個單獨的對象，然后就可以對其進行編輯。

二、如果需要改變源對象分解之后各個部分的顏色、線型或線寬等，使用分解命令xplode，在命令行中輸入xplode并回車，命令行提示如下所示。



1、全部(A)：設置源對象分解之后各個部分的顏色、線型、線寬和圖層。



2、顏色(C)：設置源對象分解之后各個部分的顏色。默認bylayer，將使各個部分繼承源對象所在圖層的顏色。



#p#分頁標題#e#3、圖層(LA)：設置源對象分解之后各個部分所在的圖層。默認選項0是將繼承當前圖層而不是源對象所在的圖層。



4、線型(LT)：設置源對象分解之后各個部分的線型。默認bylayer，將使各個部分繼承源對象所在圖層的線型。



5、線寬(LW)：設置源對象分解之后各個部分的線寬。



6、從父塊繼承(I)：如果是想把各個部分的顏色、線型和線寬都按默認選項bylayer，圖層也是按默認選項“0”，選擇“從父塊繼承(I)”，則各個部分的顏色、線型、線寬和圖層均為源對象的對應設置。



7、分解(E)：將源對象分解為單個對象，與explode命令功能完全一樣。



三、使用xplode命令，如果選擇了多個有效對象，命令行提示如下所示。



1、單獨分解(I)：對選定對象逐個進行分解，具體的選項說明見上。

2、全局(G)：將修改應用到所有選定的對象上，具體的選項說明見上。



好像圓弧、圓、橢圓弧、橢圓都不能被分解，其他的對象沒有測試，不知道怎么回事。
