標注是一種圖形注釋?zhuān)诶L圖設計中必不可少，可以分為兩類，一類是對象的測量值，如圓的直徑和長度，可以稱之為“尺寸標注”；一類是工程符號或文字描述性標注，如形位公差，引線注釋、文本標注等。

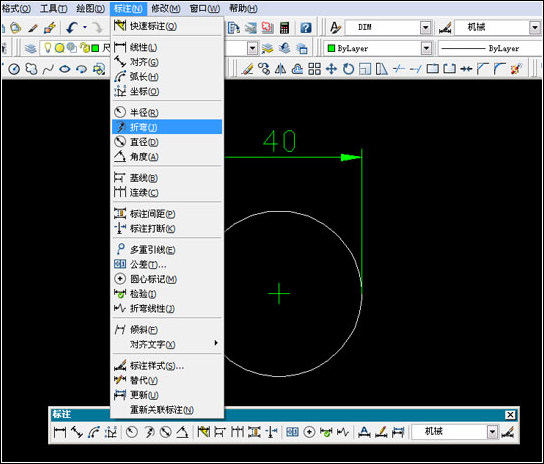

一、尺寸標注主要是由標注文字、尺寸線、尺寸箭頭、尺寸界線四部分組成，有時還包括中心標記（應用于圓和圓弧）。如圖所示：





1、標注文字可以是系統自動顯示的實際測量值，也可以是自己修改的值。

2、尺寸標注是以塊的形式顯示的，因此選中尺寸標注中的任何一個組成部分，則尺寸標注的所有組成部分都會被選擇。

二、利用“標注”工具欄和“標注”菜單可以實現所有常用的尺寸標注命令，如線性、半徑、角度等尺寸標注。





三、在AutoCAD中，尺寸標注可以分為線性尺寸標注、徑向（半徑、直徑和弧長）尺寸標注、角度尺寸標注、坐標尺寸標注、中心尺寸標注。
