一、先貼兩幅在CAD中以壓印圖案來渲染的效果圖

圖1、葫蘆罐面的“圓圈”及其圈著的“大吉”文字是壓印圖案渲染的。

圖2、口杯面上的鳥獸也是壓印圖案渲染的

二、以口杯為例介紹在曲面上壓印圖案的做法

圖2所示的兩個口杯，各用的材質和圖案都不同，是怎樣操作的呢？

1、在口杯面上創建壓印圖案區域：為使口杯美觀，在杯面上創建了“壓印”圖案：左邊的杯子用pline命令描繪了一個老虎線框，右邊的杯子插入了一個喜鵲圖案，是WMF格式的word矢量圖。兩個圖案都用extrude命令拉伸為實體，分別在兩個口杯面上相接，并打imprint命令予以“壓印”為小的區域，便于分別對老虎和喜鵲貼圖。

壓印區域后的口杯線框圖如下：

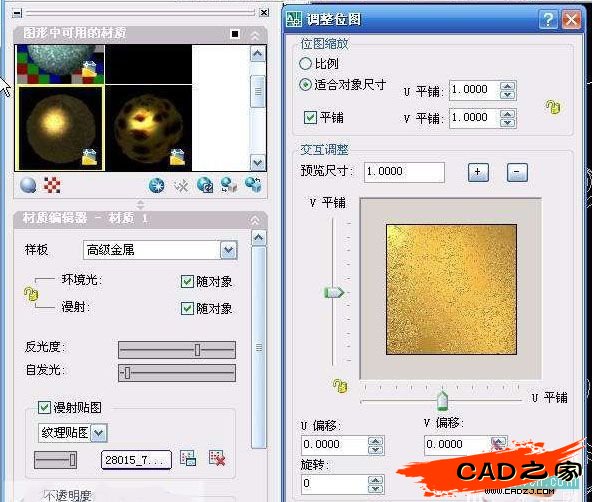

2、附材質：此圖附了6種材質，這里介紹兩種黃金和一種不銹鋼材質的設置參數：

左邊口杯，用的是淺色黃金材質貼口杯面，參數設置情況見口杯材質1。

右邊口杯，用的是不銹鋼材質貼口杯面，參數設置情況見口杯材質2。
