使用圓心、直徑繪制80的圓，圓的圓心要落在第一步繪制的直線上；

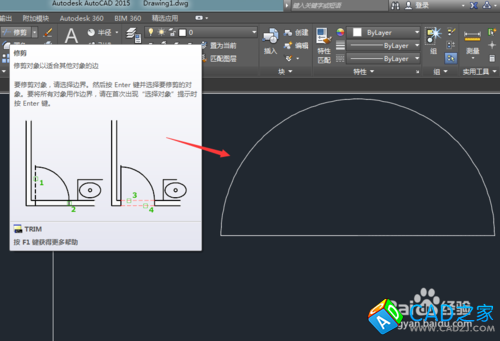

使用修剪命令剪掉多余、不要的直線；

以相切、相切、半徑繪制半徑為10的小圓；

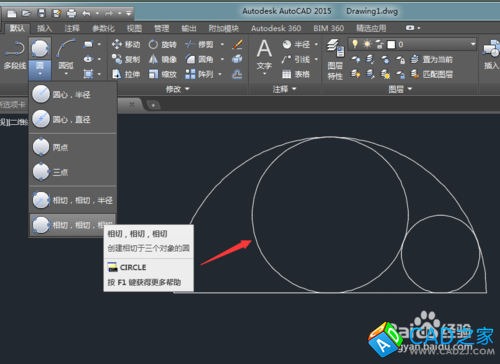

以相切、相切、相切繪制中圓；

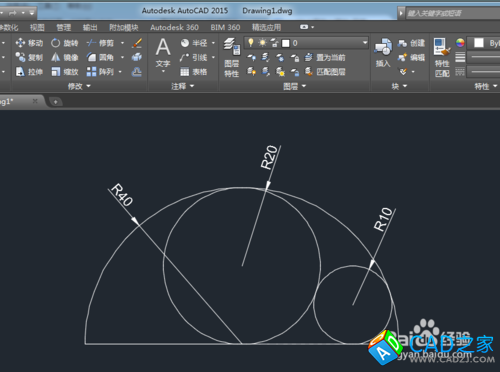

通半徑標注，來檢驗我們繪制的CAD圖形是否符合要求，檢驗后得出的結論是正確的，那么本例就設計完成啦。

經驗總結：

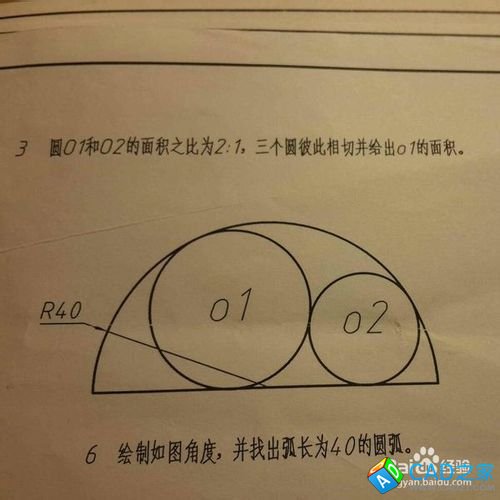

對于圖紙上少尺寸的圖形，我們?cè)谠O(shè)計時必須經過嘗試才能找準其最終的尺寸，從而繪制出符合要求的圖紙，繪圖者一定要細心。
