普通的CAD標注很簡單，只需要稍微的入門知識就可以；但是要將一張圖紙標注得漂亮、干凈，給人一目了然的感覺，就需要對CAD標注樣式進行相應設置，同時在實踐中稍微調整文字、箭頭比例。這篇經驗講的就是CAD標注的提高篇...
-

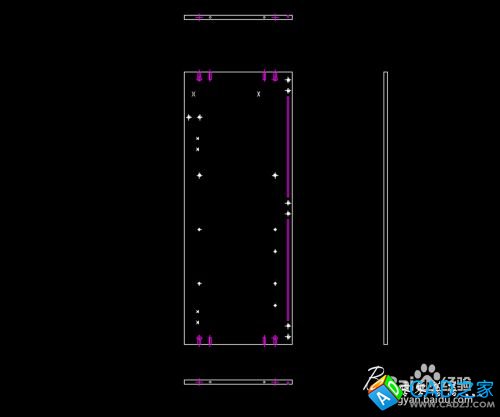

打開需要標注的圖紙。
-

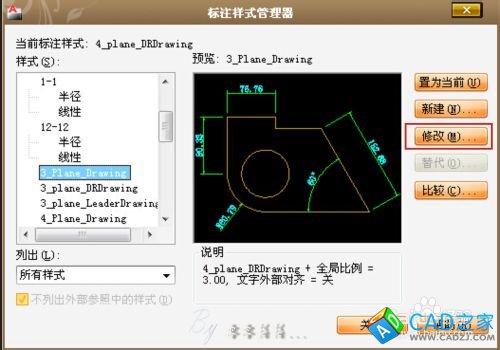

按鍵盤快捷鍵“D”,調出標注樣式管理器對話框；也可以在菜單欄“格式”—-“標注樣式”打開。這里我們可以選擇“修改”一個已經存在的標注樣式，當然也可以選擇“新建”一個全新的。
-
進入“線”設置：“尺寸線”指數字下的橫線（箭頭和尺寸線是同樣的顏色）；“延伸線”指2根長豎線。參數參照下圖進行修改。
-
進入“符號和箭頭”設置：先修改箭頭的樣子，然后修改箭頭的大??；圓心按習慣，都可以選，影響不大。其他的參下圖進行設置
-
進入“文字”設置：首先選文字樣式，主要就是選字體，點“...”進入，選宋體或其他的字體；然后修改文字大小3.4；然后修改文字位置和文字對齊方式。文字對齊方式選“與尺寸線對齊”是最好用的。其他的兩個也可以試試，看看有什么區別。
-

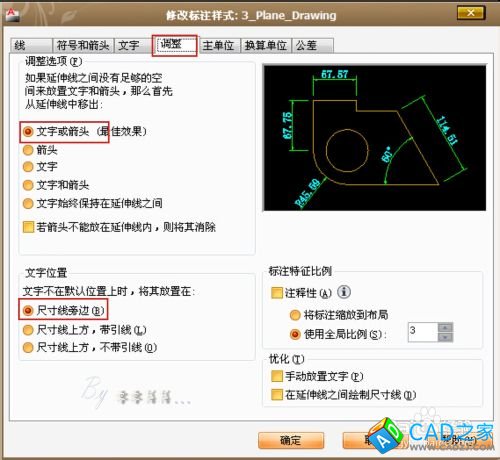

進入“調整”設置：參下圖進行設置。
-
進入“主單位”設置：這里有2個精度，一個是線性尺寸，一個是角度尺寸。對于精度較高的制圖，一般要選擇精確到小數點后兩位。參下圖設置。
-

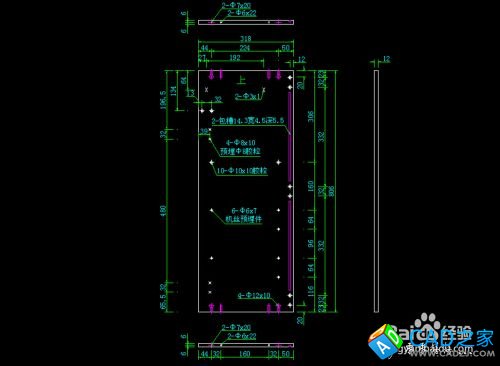

點擊確定，回到標注樣式管理器對話框，將修改好的標注樣式“置為當前”，這樣下次標注就默認使用這個標注樣式了。
