自改革開放以來，我國引進了不少國外設備、圖紙和其它技術資料，有不少發達國家的機械圖樣投影方法與我國所采用的投影方法不同。為了更好地學習發達國家的先進技術，故快速看懂國外機械圖紙很有必要。

1 概述 當今世界上，ISO國際標準規定，第一角和第三角投影同等有效。各國根據國情均有所側重，其中俄羅斯、烏克蘭、德國、羅馬尼亞、捷克、斯洛伐克以及東歐等國均主要用第一角投影，而美國、日本、法國、英國、加拿大、瑞士、澳大利業、荷蘭和墨西哥等國均主要用第三角投影。解放前我國也采用第三角投影，新中國成立后改用第一角投影。在引進的國外機械圖樣和科技書刊中經常會遇到第三角投影。 ISO國際標準規定了第一角和第三角的投影標記（圖1和圖2）。在標題欄中，畫有標記符號，根據這些符號可識別圖樣畫法，但有的圖紙無投影標記。


圖1 第一角畫法標記符號


圖2 第三角畫法標記符號

2 第三角投影

空間可由正平面V、水平面H、側平面W將其劃分成八個區域，分別為第1、第2、第3、第4、第5、第6、第7、第8分角，如圖3所示。


圖3

2.1 將物體放在第一分角內投影稱為第一角投影，又稱E法——?dú)W洲的方法。

2.2 將物體放在第三分角內投影稱為第三角投影，又稱為A法——美國的方法。

我國用的是第三角投影法。

第三角投影是假想將物體放在透明的玻璃盒中，以玻璃盒的每個側面作為投影面，按照人—面—物的位置作正投影而得到圖形的方法，如圖4、圖5。


                圖4                                         圖5 #p#分頁標題#e#

2.3 第三角投影中六個基本視圖的位置

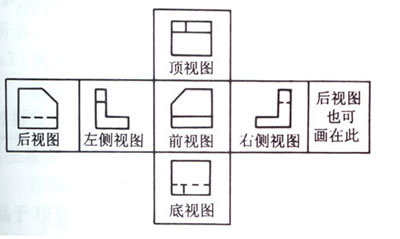

ISO國際標準規定，第三角投影中六個基本視圖的位置如圖6所示。


圖6

以上視圖是將物體投影到一個封閉矩形（透明的）“投影箱”的各個投影面上而得到的。

每個視圖都可以理解為：當觀察者的視線垂直與相應的投影面時，他所看到的物體的實際圖像。

前視圖即觀察者假想自己處于物體的前面，并逐點移動眼睛的位置，且視線始終垂直于一個假想的正立投影面（透明的）而得到的物體的正面投影，其它視圖可按類似方法獲得。

讀圖者應當始終把視圖看作是物體本身的一面。從前視圖可看出物體的高度與寬度，以及物體頂面、底面、左側面和右側面的位置。頂視圖顯示物體的深度和寬度。

2.4 第三角投影的優點

（1）視圖配置較好，便于識圖

視圖之間直接反映了視向，便于看圖，便于作圖。左視圖在左邊，右視圖在右邊。而第一角投影有時要采用“向視圖”來彌補表達不清楚的部位。

（2）易于想象物體的空間形狀

左視圖和右視圖向里，頂視圖向下，這樣易于想象物體的形狀。

（3）便于繪制軸側圖

易于想象物體的空間形狀，對繪制軸側圖時想象物體形狀有直接幫助。

（4）有利于表達零件細節

相鄰圖就近配置，一般均不需另加標注，如圖7。


圖7

（5）尺寸及其它標注相對集中。

3一些主要國家圖線寬度的比較（表1）

表1

中國

美國

美國

英國

粗實線

b(0.5～2)

b(0.5～2)

0.4～0.8

0.7

細實線

B/3(0.17～0.66)

0.016＂

0.3以下

0.3

4 幾個國家機械圖樣標準簡介

4.1 美國標準(ANSI)

美國只規定用第三角畫法(偶而在建筑圖及結構圖上也用第一角投影，但必須指明)。

視圖布置形式有兩種，第一種與ISO國際標準相同，如圖6。第二種如圖8。


圖8

美國標準中尺寸標注法：美國圖樣中的尺寸很少以mm為單位，一般采用英寸（1英寸=25.4mm），原來采用分?jǐn)?shù)形式表示多少英寸，如9/16英寸等，1966年以后改為十進制，寫成小數形式。數值小于1時小數點前不寫0，數字推薦水平書寫。公差尺寸的上、下偏差，要注意與基本尺寸保持相同的小數位數，如 或 ，尺寸在6英尺以上應注出英尺英寸符號，如“12′7″。 1)直徑、半徑、球形代號

①視圖明確反映為圓形時，不注直徑代號DIA（diameter）或D，如圖9；只有一個非圓視圖時，尺寸數字后加注直徑代號DIA或D，如圖10。


圖9


圖10

②半徑尺寸數字后不加注半徑代號R（radius），當半徑尺寸標注在不反映半徑和圓弧實形的視圖中，要求半徑尺寸數字后加注代號TRUER （TRUE RADIUS）（真實的R）。球形代號在尺寸數字后加注代號SPHER DIA（球直徑）或SPHERR（SPHER RADIUS）（球半徑）。

（2）弦長（CHORD）、弧長（ARC）注法如圖11所示。


圖11

（3）倒角CHAM（CHAMBER）如圖12所示。


圖12

（4）沉孔如圖13。


圖13

（5）鍵槽如圖14。


圖14

(6)螺紋標記如圖15。

 #p#分頁標題#e#
圖15
4.2 日本標準(JIS)

圖樣表示方法與美國接近，一般使用第三角投影畫法，原則上同一張圖紙不得混用第一角、第三角畫法，必要時兩種畫法可局部地混合使用，但必須用箭頭示出另一種畫法的投影方向。

日本標準中尺寸標注法：

（1）直徑、半徑、正方形、球形代號

圖中有直徑、半徑、正方形或球面直徑、半徑時，在尺寸數字前加注“φ”、“R”、“□”，當圖形明確時，可省去φ、R、□。

（2）倒角

一般與我國相同，對45°倒角,可用字母“C”表示，如圖16所示，C2相當于2×45°,C3相當于3×45°。

（3）板厚未畫出時，可加注字母“t”，如圖16中的t10，相當于我國的δ=10。

（4）用“P”表示鉚釘孔間距，如：P=100，P=98（表示孔間距為100或98）。

（5）孔的尺寸數字后可表示其它內容

①盲孔，如圖17。關于加工方法的說明通常標注在尺寸數字之后，如深サ（表示深度）、キソ（表示鉆孔）等。

②螺紋畫法與我國相近，其標注形式如圖18所示。 ?? ?


圖17 ??


圖18

4.3 英國標準（BS）

視圖表達方法與ISO國際標準基本相同，尺寸標注方法與我國國標（GB）基本相同，單位也是mm，在尺寸引出線與輪廓間留有間隙（1mm左右）。剖視圖中，有的畫出剖面線，有的不畫剖面線。

4.4 法國標準（NF）

視圖表達方法與ISO國際標準基本相同，尺寸標注與我國尺寸標注基本相同。

4.5 德國（主要指原聯邦德國）標準（DIN）

視圖表示方法與ISO國際標準基本相同，投影為圓的視圖中尺寸線只有一個箭頭，尺寸后加注Φ；有兩個箭頭的不注“Φ”。其它尺寸注法都能看懂。

4.6 俄羅斯等獨聯體國家標準（ГОСТ）

視圖表達、尺寸標注與我國基本相同。

其它如：加拿大標準（CSA）、波蘭標準（PN）與ISO國標標
