1 蓋鎖虛擬樣機模型的建立

　　本文研究的發動機蓋鎖屬于卡板鎖，主要由鎖體、卡板、輔助掛鉤、鎖緊手柄、鎖環、輔助掛鉤回位彈簧、鎖緊手柄回位彈簧、卡板回位彈簧和卡板回位彈簧鉤塊組成。虛擬樣機技術的核心問題是虛擬樣機模型的建立，虛擬樣機模型應是參數化的實體模型，只有這樣才能滿足用戶不斷修改從而最終實現產品的最優設計或變形產品設計的要求。本文首先對已有車型卡板鎖實物模型的工作原理及結構進行分析，對其主要部件進行測量，然后通過UG軟件建立各個部件的三維實體模型。準確的物理模型和方便的建模方法是應用虛擬樣機技術的關鍵。在各個部件的建模過程中，主要運用了建立草圖(Sketch)、成型特征(Form Feature)、自由形狀特征(Free Form Feature)以及鈑金特征(Sheet Metal Feature)等功能。

　　1.1 汽車發動機蓋鎖的鎖體模型建立

　　汽車發動機蓋鎖的鎖體結構比較復雜，是典型的鈑金部件。利用UG鈑金設計模塊創建和制作了汽車發動機蓋鎖的鎖體模型。Sheet Metal Feature(板金特征)菜單中的General Flange(通用彎邊)特征、Sheet Metal Bend(鈑金折彎)特征、Sheet Metal Punch(鈑金沖壓)特征、Sheet Metal Bead(鈑金筋槽)、Sheet Metal Bridge(鈑金橋接)特征等功能被廣泛地運用到了汽車發動機蓋鎖的鎖體建模中。汽車發動機蓋鎖的鎖體模型，如圖1所示。應用UG軟件的參數化建模方法建立各個部件的參數化實體模型，為后續的設計分析、修改模型打下堅實的基礎，從而不斷提高汽車發動機蓋鎖的設計水平和質量。

圖1鎖體模型

　　1.2 汽車發動機蓋鎖的虛擬裝配

　　應用UG軟件的虛擬裝配模塊建立汽車發動機蓋鎖的虛擬樣機模型。完成發動機蓋鎖的各個部件的虛擬樣機模型的建立后，就可以進行虛擬裝配了。本文采用自底向上的方法進行虛擬裝配，使用配對約束、對齊約束、正交約束、角度約束、平行約束、中心對齊約束、距離約束等約束條件建立配對條件，這樣一旦部件的虛擬樣機模型改變，產品的虛擬裝配模型即汽車發動機蓋鎖的虛擬樣機模型將隨著改變，實現了真正意義的參數化設計。汽車發動機蓋鎖的虛擬樣機模型即總裝配效果圖和裝配導航器如圖2和3所示。

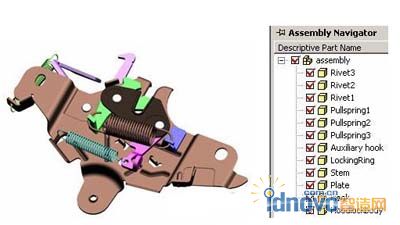

　　圖2 虛擬樣機模型　　圖3 裝配導航器

　　2 汽車發動機蓋鎖的虛擬分析

　　本文主要對汽車發動機蓋鎖進行虛擬運動分析，為了方便研究和分析，建立了四個運動分析方案scenario1、scenario2、scenario3、scenario4。每種分析方案對應著一個裝配排列。分析時若發現干涉或間隙過大等問題，可以及時修改虛擬樣機模型，然后在進行分析直至滿意為止，充分發揮虛擬樣機技術的優點，縮短產品開發周期，降低產品開發成本。

　　2.1 汽車發動機蓋鎖的運動模擬

　　UG的Motion模塊具有強大的運動仿真及分析功能，形象的運動模擬很好地體現了虛擬樣機技術在設計中的運用。運動模擬仿真的全過程大致可以分為以下幾個步驟：創建連桿、建立運動付、定義運動驅動、創建運動模擬仿真四個步驟。本文所研究的卡板鎖的運動方式如下：發動機蓋板由開啟位置落下撞到輔助掛鉤MMSonline.com.cn版權所有，此時蓋板所帶有的勢能在鎖鉤撞擊輔助掛鉤時全部轉化為動能，從而使鎖鉤能頂開輔助掛鉤形成第一重鎖止。但此時，鎖鉤所具有的動能還不足以推動卡板帶動它一起運動。這時候就需要人用手用力的按住發動機蓋往下運動直到鎖構進入第二重鎖止位置為止;最后人手松開，鎖緊手柄在回位彈簧作用下回到初始位置并封住卡板回位的趨勢。為了方便研究和分析，本文建立了四個運動分析方案scenario1、scenario2、scenario3、scenario4。在四個運動方案中。在不同的方案中，發動機蓋鎖中各個部件的運動主要是以旋轉為主，所以應分別為發動機蓋、卡板、輔助掛鉤及鎖緊手柄加上旋轉付，并在運動付上施加恒定驅動為運動函數。當創建好連桿、運動付，定義好運動驅動之后，就可以創建運動模擬仿真了。本文采用關節運動的方式來模擬機構的運動。關節運動分析的優點在于可以同時使多個運動付運動，并且每一個運動付所給定的步數和步長可以不同。#p#分頁標題#e#

　　2.2 裝配排列

　　由于不同的運動分析方案所對應的虛擬樣機模型的裝配位置各不相同，因此應為每一種運動分析方案建立相應的裝配模型即虛擬樣機模型。裝配排列屬于UG軟件的虛擬裝配模塊，可在一個裝配模型中為組件提供多個可選組件位置，從而方便用戶在一個裝配模型中不同的可選組件位置之間進行切換。可以根據需要保存多個排列，這樣就不必在打開裝配時分別指定所要參考的可變位置，還可以定義裝配排列來為部件中一個或多個組件指定可選位置，并將這些可選位置與部件存儲在一起。裝配排列是UG NX所特有的一項功能，它可以確定：任何子組件的可變組件定位(Variable Component Positioning ，VCP)。運用裝配排列功能，可以建立多個組件的不同裝配位置，為實現多個運動分析方案奠定基礎。本文根據發動機蓋鎖的運動情況，設置了四種裝配排列位置。建立好四種裝配排列之后，可以在裝配導航器中根據需要任意地切換不同的裝配排列。本文建立的虛擬樣機模型包括四個裝配排列，每個裝配排列對應著一種運動分析方案。

　　2.3 MPEG電影文件的生成

　　在UG的Motion模塊中提供了將機構的運動仿真轉化為可以播放的MPEG電影文件的功能。輸出MPEG文件的過程可以分為創建UG/Photo Animation照相機路徑和生成運動仿真的MPEG文件兩個步驟[3]。由于UG/Photo Animation必須在分析部件文件中創建，而不能在主裝配模型中創建。所以本文對應發動機蓋鎖的四個運動分析方案，分別創建了UG/Photo Animation照相機的視點或路徑，再打開MPEG Output(輸出)開關，分別生成MPEG電影文件：scenario1.mpg、scenario2.mpg、scenario3.mpg、scenario4.mpg。

　　因為分別生成了四個MPEG電影文件，雖然我們可以分別在各個方案中看到蓋鎖零件在不同運動位置的運動模擬，但是由于發動機蓋鎖的整個工作運動過程被分解在四個運動分析方案中，無法串聯成全程模擬，所以使整個運動顯得很不連貫。而一般的播放器，如Windows操作系統自帶的Windows Media Player等，都只能單個的播放MPEG電影，為了解決這一難題http://www.mmsonline.com.cn，使蓋鎖零件的全程工作運動直觀地展現在讀者面前，本文選擇了超級解霸3000作為播放器，按順序選擇所生成的MPEG電影文件：scenario1.mpg 、scenario2.mpg、scenario3.mpg、scenario4.mpg，即可將整個發動機蓋鎖的四個運動模擬仿真串聯起來，形成電影動畫，進行播放。

　　3結論

　　以虛擬樣機技術為設計理念，通過UG軟件，建立汽車發動機蓋鎖的虛擬樣機模型。虛擬樣機模型應是參數化的實體模型，從而滿足用戶不斷修改并最終實現最優設計或變形產品設計的要求。運用UG的Motion模塊對發動機蓋鎖進行運動學仿真分析，建立了四個運動分析方案，在虛擬樣機模型中為每個運動分析方案建立相應的裝配排列。將發動機蓋鎖的運動模擬以MPEG電影文件形式輸出，形成電影動畫，并用超級解霸3000播放器進行播放。通過動畫演示，可以更直觀、正確的理解汽車發動機蓋鎖的工作原理和運動的基本過程，提高汽車發動機蓋鎖的設計水平。虛擬樣機技術可以減少實物模型和樣機的投入，縮短產品開發周期、降低產品開發成本和制造成本，有利于實現產品的最優設計或變形產品設計。
