從截面選項進入到草圖繪制中，選X、Y為草圖平面；

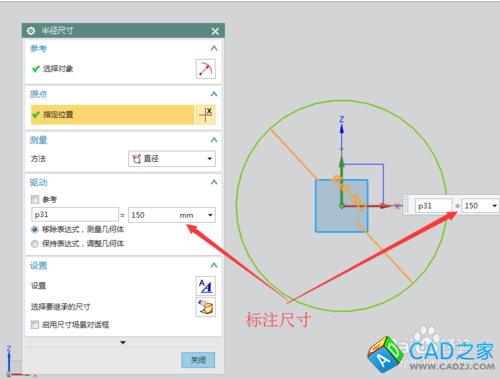

在草圖中隨意繪制一個圓，然后為其標注一下規范的尺寸并完成草圖；

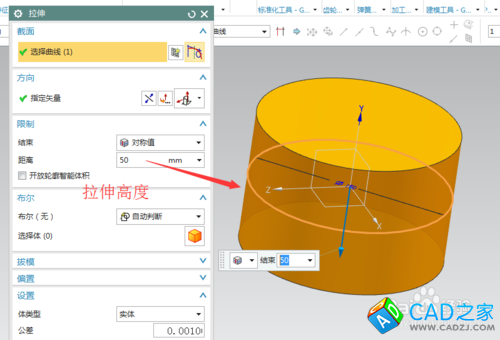

為拉伸的草圖指定對稱拉伸，其高度為50；默認情況下，拉伸的是實體模式；

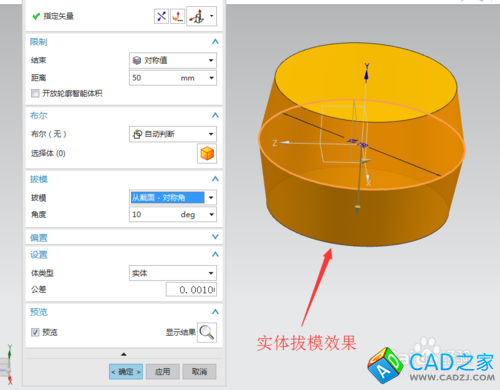

展開拔模選項（圖1），使用從截面－對稱角功能，為其鍵入10度，結果如下（圖2）；

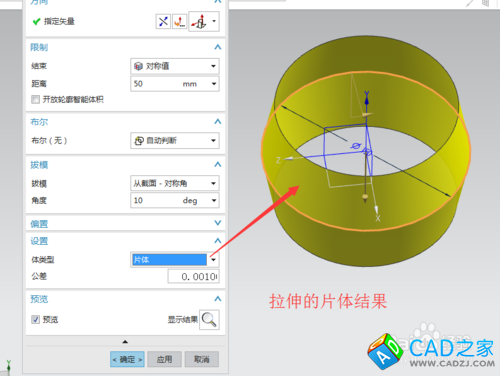

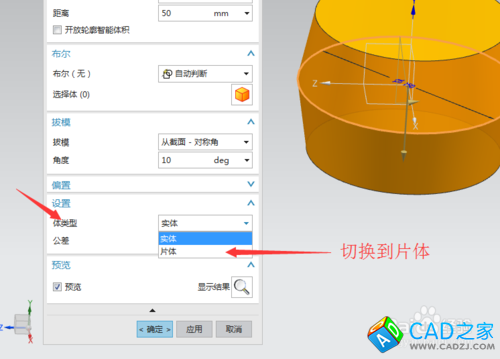

如想把實體變成曲面，展開體類型，把其從實體切換到曲面下，通過預覽，得到的曲面拔模如圖2；

拉伸菜單下，其拔模的種類有好幾種，不同的拔模方式其顯示是不一樣的，設計者注意區分。
