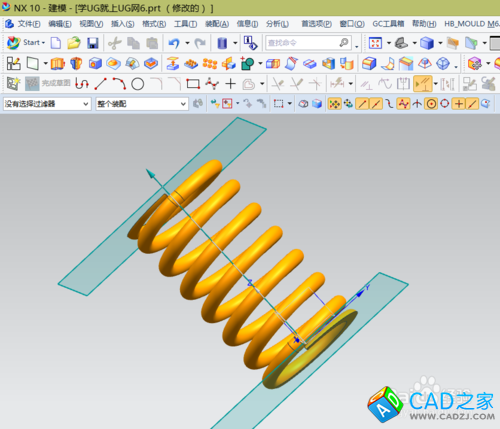

本節UG10.0教程教大家使用GC工具箱繪制壓縮彈簧的方法，歡迎學習，GC工具箱是標準件工具，用其可以設計彈簧、齒輪等標準件；
![UG10.0教程：[35]GC工具箱壓縮彈簧設計教程](/uploads/allimg/150305/0K32M246-0.jpg)
-
GC工具箱在靠右的菜單欄上，點開就可以看到畫壓縮彈簧了；
![UG10.0教程：[35]GC工具箱壓縮彈簧設計教程](/uploads/allimg/150305/0K32G925-1.jpg)
-
GC工具箱畫彈簧界面如下；
![UG10.0教程：[35]GC工具箱壓縮彈簧設計教程](/uploads/allimg/150305/0K32K0S-2.jpg)
-

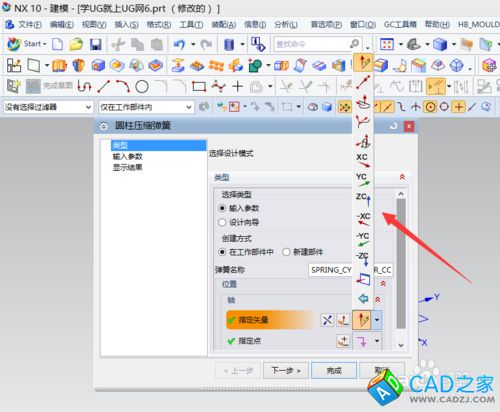

指定要繪制彈簧的方向，默認情況下是Z軸
![UG10.0教程：[35]GC工具箱壓縮彈簧設計教程](/uploads/allimg/150305/0K32G640-3.jpg)
-

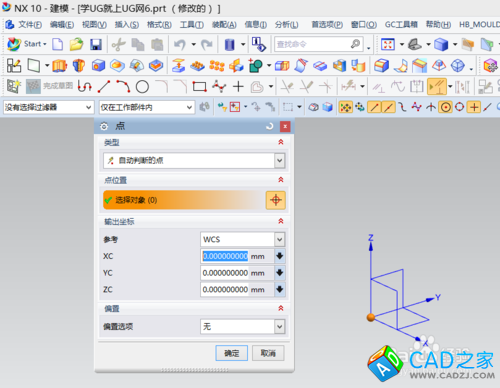

指定彈簧的基準點，也就是要放置彈簧的位置；
![UG10.0教程：[35]GC工具箱壓縮彈簧設計教程](/uploads/allimg/150305/0K32I646-4.jpg)
-

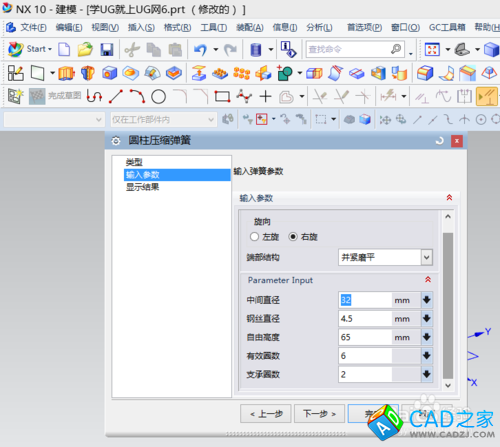

切換到參數選項，為彈簧指定規格；
![UG10.0教程：[35]GC工具箱壓縮彈簧設計教程](/uploads/allimg/150305/0K32G1D-5.jpg)
-
切換到結果中，可以查詢要設計彈簧的信息；點確定后，通過使用GC工具箱創建的壓縮彈簧如下：
![UG10.0教程：[35]GC工具箱壓縮彈簧設計教程](/uploads/allimg/150305/0K32L418-6.jpg)
![UG10.0教程：[35]GC工具箱壓縮彈簧設計教程](/uploads/allimg/150305/0K32J951-7.jpg)
