在日常使用UG10.0進入行圖形設計時，如果繪圖的步驟過長，就會產生很多的系統垃圾，本節經驗講解如何進行部件清理，從而達到清除繪圖垃圾的效果，歡迎學習。
-

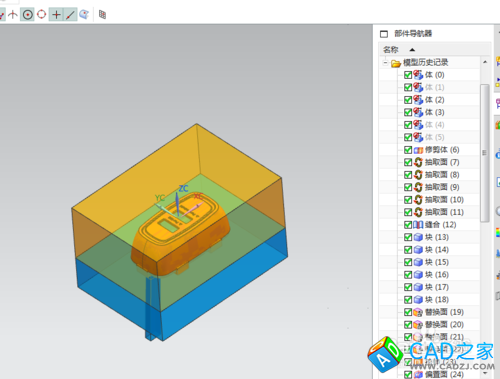

為了達到在UG中執行部件清理的效果，先打開一個圖形或臨時繪制一個圖形，如下圖：
-
-

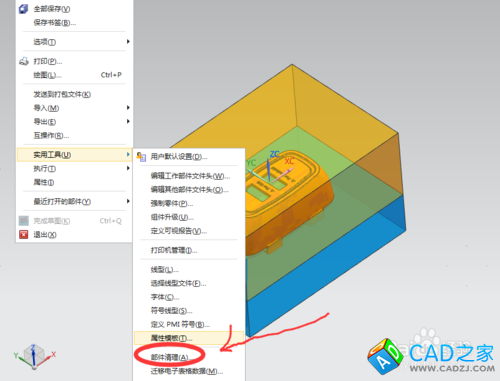

部件清理命令在《文件》－《實用工具》－《部件清理》，如圖
-

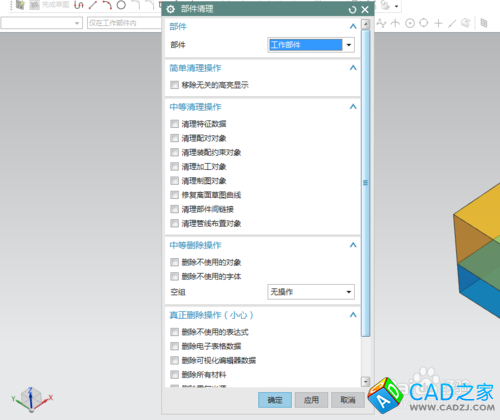

在當前的設計窗口中，執行部件清理后，其彈出的軟件操作對話框如下；
-

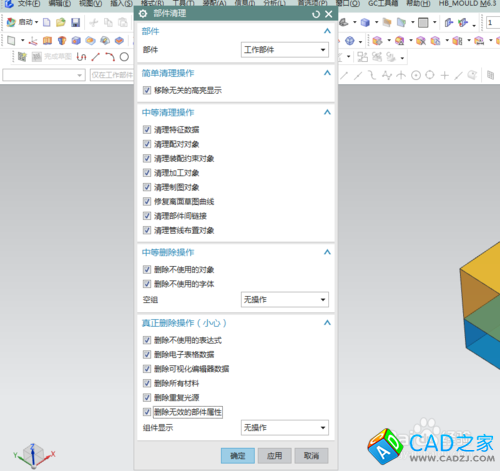

部件清理對話框中，有很多的選項供我們選擇，只要在想選擇清理的選項前打鉤即可；
-

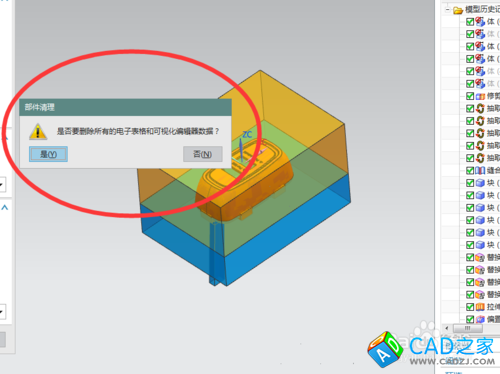

在設置完成后，點應用，其會彈出詢問你是否執行部件清理，點確定；
-

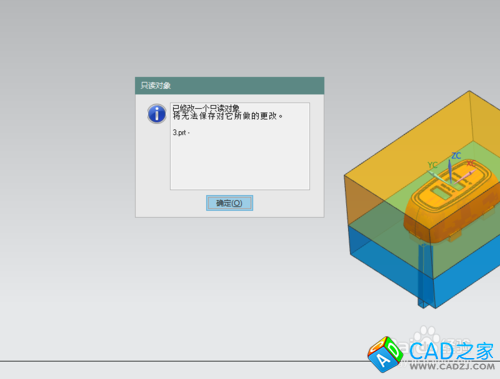

在執行完清理后，其會彈出只讀對象對話框，點確定就執行清理完畢了。
