UG8.5羽毛球三維建模圖文教程

時間:2014-07-13 06:38:05 來源:未知

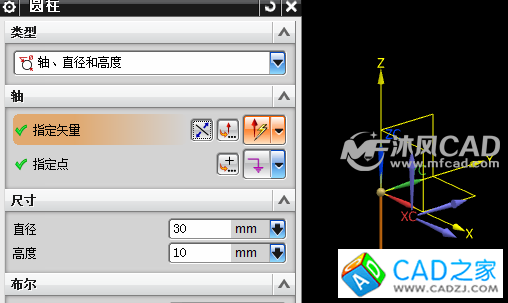

一、圓柱體，以基準點為圓心，向z負方向創建圓柱體

二、球體，以圓柱體底面圓心為球心，繪制直徑30的球體

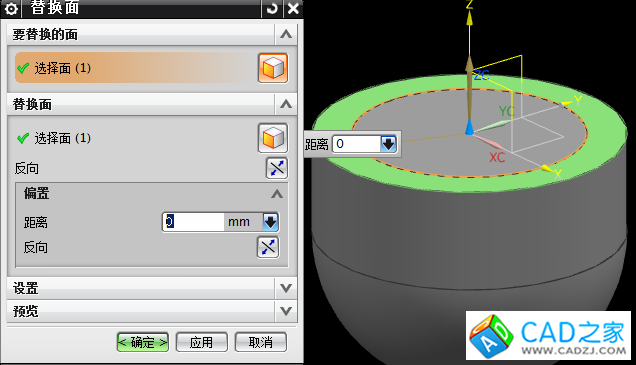

三、替換面，將頂部凸起球面替換為平面，也可以使用修剪體

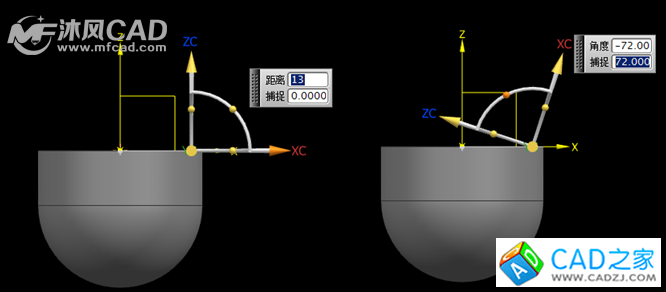

四、捕捉視圖到xz平面，wcs動態坐標按圖所示移動13距離，選擇旋轉球點，設置捕捉為72度，按住球點移動一下光標，使之與圖形中羽毛桿方向對應

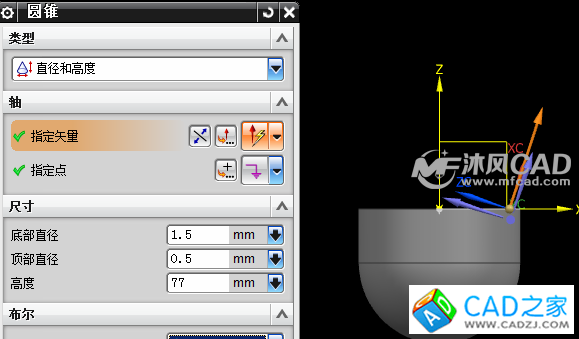

五、圓錐體，以WCS坐標圓心為椎體添加點，xz方向作為椎體高度方向，具體參數設置如下，求和與球頭加成一個整體

六、草圖拉伸，點擊拉伸截面線右側草圖進入按鈕，不用設置草圖平面，軟件自動默認的繪圖平面就是xy平面，所以直接確定，就可以進入繪圖平面

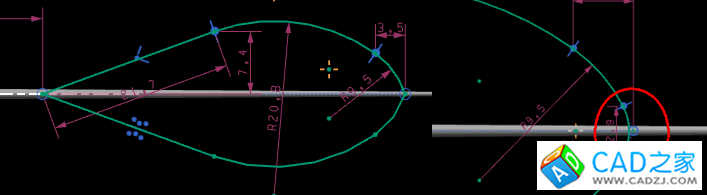

1、形似草圖，直線方式繪制直線，圓弧繪制圓弧，再做相切約束

2、草圖兩頭端點約束點到線上，直接選擇兩個點，再選擇草圖軸，進行約束；鏡像曲線，以草圖軸，進行鏡像；圓角對頭部尖點位置進行圓角

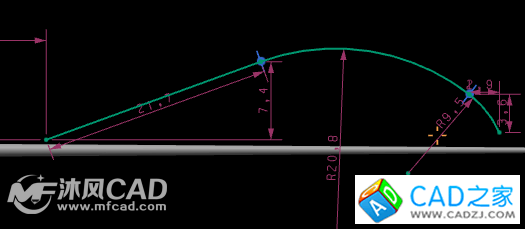

3、自動標注尺寸，按照圖形在相似草圖里進行相應標注

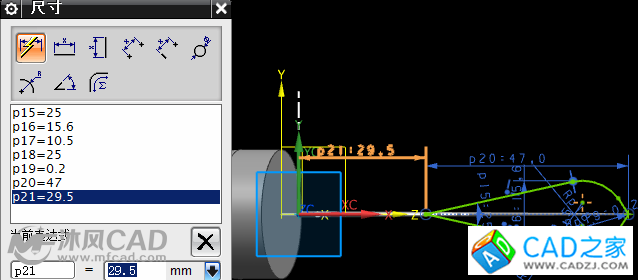

4、鎖定圖形（延遲評估），再點擊自動標注，選擇列表對話框，進行修改尺寸，回車確定數值，關閉標注對話框，解鎖圖形，再次點擊延遲評估按鈕

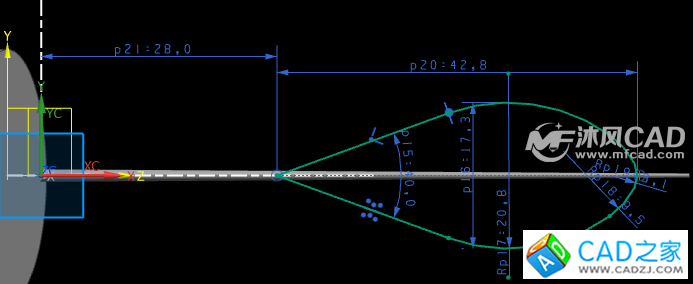

5、完成草圖，返回拉伸，設置對稱拉伸

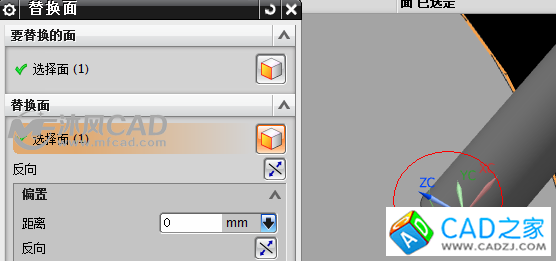

七、替換面，將椎體底面替換到球頭上表面上

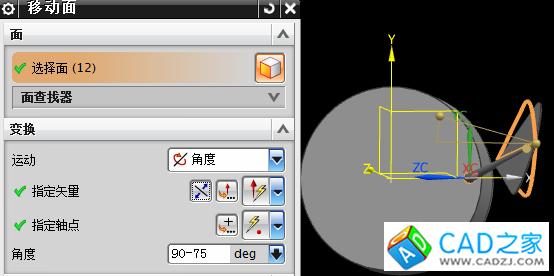

八、移動面，x為旋轉矢量，椎體頂部圓心為軸點，對整個羽毛面進行選擇

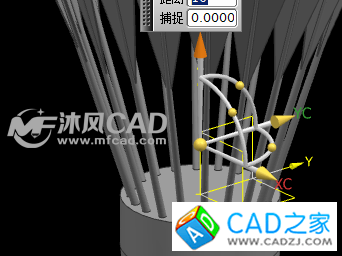

九、陣列面，圓形陣列，z基準軸為旋轉軸，數量20個，沒兩個之間角度設置為360/20

十、將WCS坐標系設置會絕對坐標位置，再利用WCS動態z方向移動10

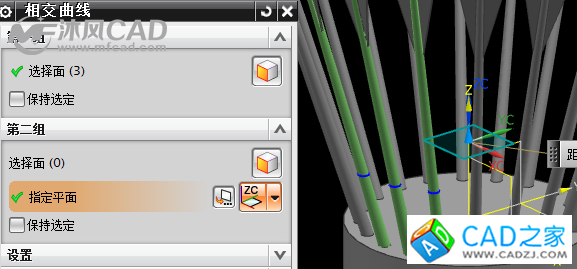

十一、相交曲線，三點確定一個圓弧，因此選擇三個羽毛桿的椎體面，選擇wcs中xy面作為相交平面

十二、曲線工具，圓弧，選擇WCS中的xy平面，捕捉上面三個小圓弧圓心作為圓上三個點，完成圓弧，注意設置為整圓

十三、管道，設置為2，求和，注意20位置的圓環制作方向此處省略
