某市三級甲等綜合醫院建筑施工圖，16層建筑圖紙。

本設計為某市三級甲等綜合醫院建筑施工圖 16層建筑圖紙

圖紙類型：施工圖
長寬：70.6米*39.2米
建筑層數：地下2層、地上16層
建筑高度：61.6米
圖紙比例：1：100、總平面1：500
結構形式：框剪結構
屋頂形式：平屋頂
總用地面積：9700平方米
總建筑面積：24965平方米
地上建筑面積：21960.26平方米
地下建筑面積：3274.74平方米
容積率：2.57
綠化率：35.2%
標準護理單元床位數：48
總床位數：600

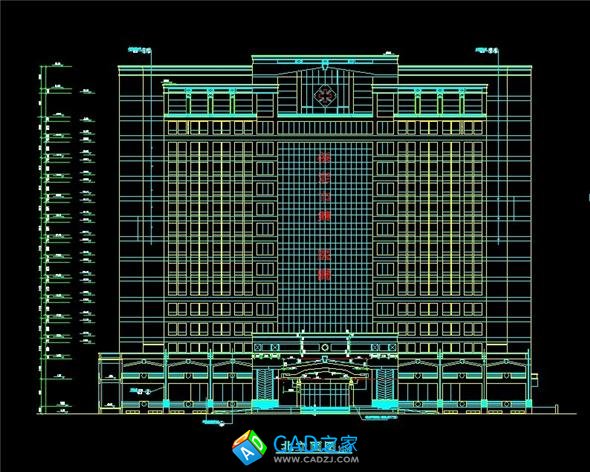

圖紙包含各層建筑平面圖、屋頂雨排水平面圖、總平面圖、管道井詳圖、病房詳圖、病房吊頂詳圖、廁所詳圖、節點圖、四個立面圖、三個剖面圖、建筑設計總說明等，共24張圖
設計功能：集醫療、教學、科研、預防保健康復、社區服務一體的大型綜合性三級甲等醫院。地下二層為制冷機房、配電室、中心供應室；地下一層為醫院內部餐廳、廚房；首層為放射科、血液透析、藥房、出入院手續、消防值班；二層為腎內科、血液內分泌科；三至五層分別為內一、內二、內三科；六層為五官科；七層為婦科、兒科；八層為婦產科；九層為腫瘤科、中醫科；十至十三層分別為外一、外二、外三、外四科；十四層為干部科；十五層為手術室；十六層為水箱機房、電梯機房、設備用房。
