§12. 概述

    筋概述

    筋是從開環的草圖輪廓生成的特殊類型的拉伸特征。它在輪廓與現有零件之間添加指定方向和厚度的材料。您可以使用開環的草圖實體生成筋特征。

    1、可以使用開環的草圖實體生成筋特征,軟件將草圖延伸到相 鄰的曲面
    2、可以由多條不連續的線段生成筋。

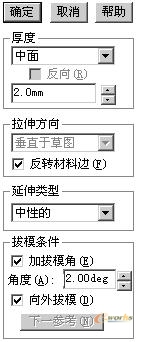

    3、若要使用單個或多個開環的草圖實體生成筋特征，您需要在 PropertyManager 中指定以下各項：

    選擇拉伸方向

    ●垂直于草圖 - 按照草圖的方向
    ●平行于草圖 - 沿著基準面平行于草圖延伸

    選擇延伸類型：

    ●自然 - 按照筋的草圖中的曲線延伸
    ●線性 - 從筋的草圖以線性方式延伸 您仍然具有用于筋的厚度、反向和拔模條件相同選項。

    使用開環或閉環草圖生成筋：

    §12.1 垂直于草圖的筋特征

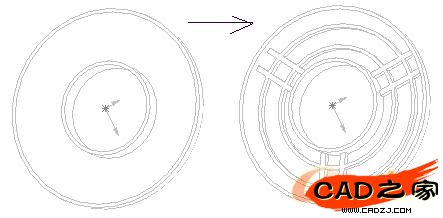

    我們給零件添加筋特征。我們的零件如下圖：



    步驟：

    1、定義筋的高度。做一個offset平面，該平面和就是筋的高度定義。
    2、選中筋平面，開始草會，我們首先做三個徑向的加強筋。

    3、在草圖的尺寸上，只需添加筋的位置定義即可。

    4、點擊 ，或插入-特征-筋。
