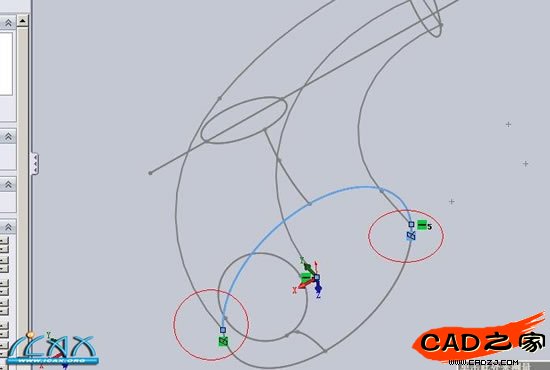

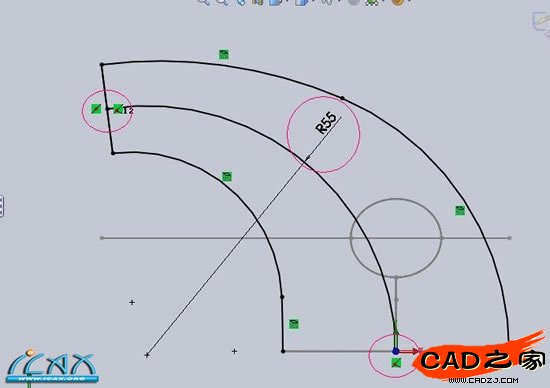

1先根據提供的線框，構建輪廓，這里主體部份，選用曲面掃描來實現，首先構建掃描路徑和引導線，引導線添加中點選項，圖中紅色圈出，大概位置如圖，這里取值R55

    2以上視基準面建立掃描輪廓，轉換實體引用半圓截面，添加穿透關系

    3開始掃描，以中線為路徑，邊框為引導，建立掃描，方向扭轉控制沿引導變化，，起始結束與路徑相切。

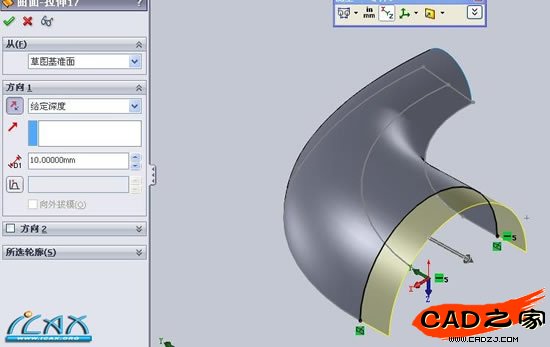

    4拉伸掃描的輪廓線，深度10mm

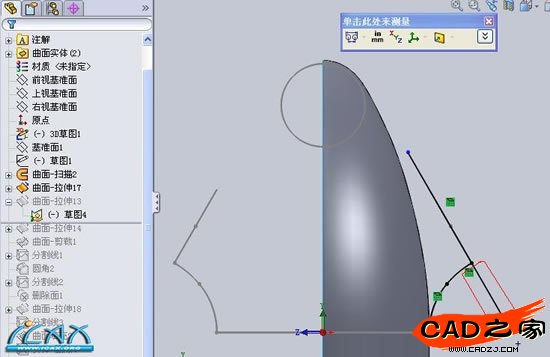

    5以右視圖為基準，選擇側邊的輪廓線，轉換實體引用，并延長圖中紅色區域所示，建立拉伸曲面

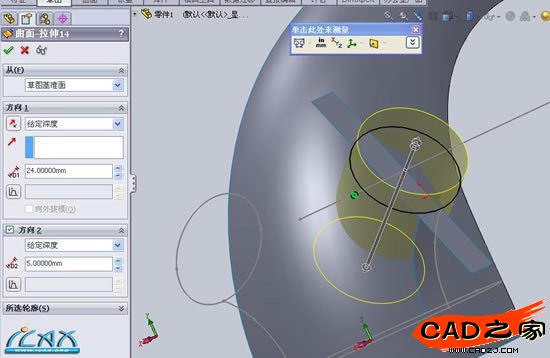

    6以剛拉伸的曲面為基準，選取線框中圓形輪廓，轉換實體引用，建立拉伸曲面，方向1深度要超過所建立的主體建構，方向2深度自定，這里選5mm(為什么要拉伸方向2，慢慢往下看）

    7拉伸完成后曲面剪裁至如圖所示即可

    8以右視基準面建立的側邊輪廓線為源圖，建立分割線，將剛拉伸的圓形曲面分割，（這也就是為什么第五步中的側邊輪廓線要延長）

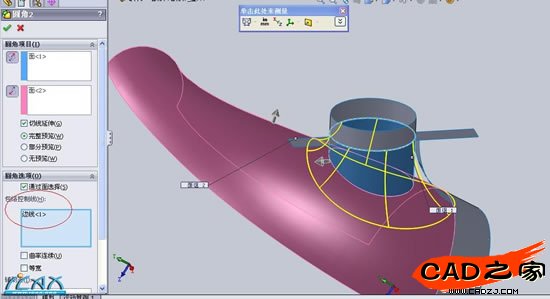

    9這一步圓角，通過面選擇，注意的是，包絡控制線要選擇我們剛才所建立的分割線，用它來結束圓角上部的終止位置

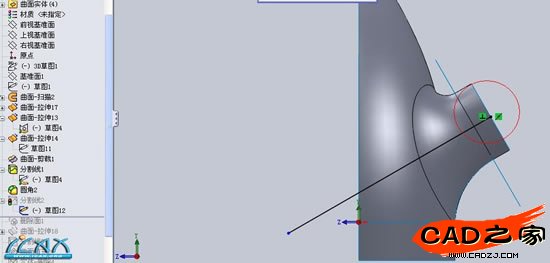

    圓角以后如圖所示，紅色所圈范圍內，未能嚴格壓線，綠色所圈范圍內，因圓角太大

    10以右視圖為基準面。畫直線，選擇圓形邊線。建立中點，和垂直約束關系，

    11，根據建立的分割線，刪除多余曲面，

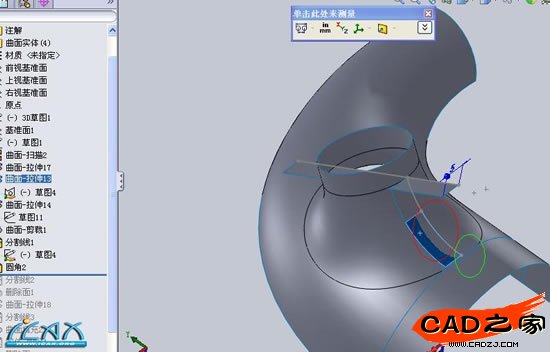

    12曲面拉伸、紫色線框所示，。。這里我們將圖中紅色所示線條取名。。線條AA

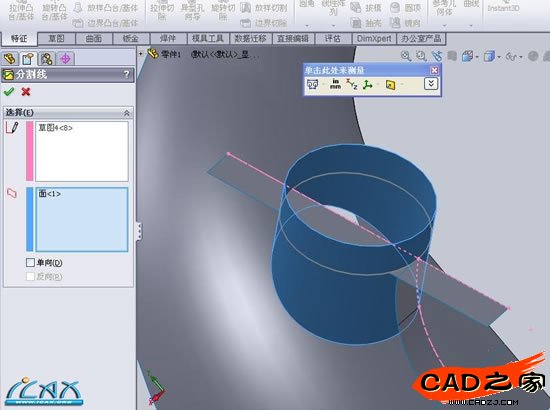

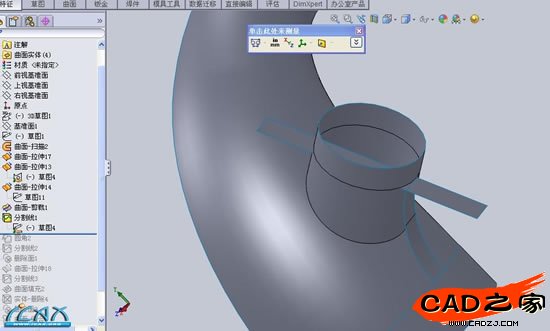

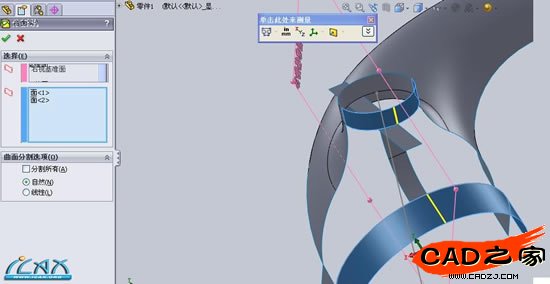

    13選右視基準面，和兩圓相交處，建立分割線（這步萬不可省略，將導致以后抽殼的厚度

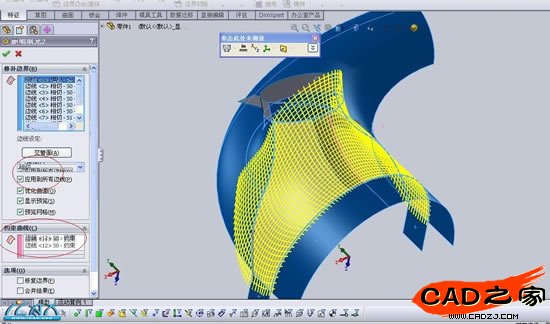

    14曲面填充，選取周邊，選擇相切，應用到所有邊線，，，約束曲線選擇 線條AA

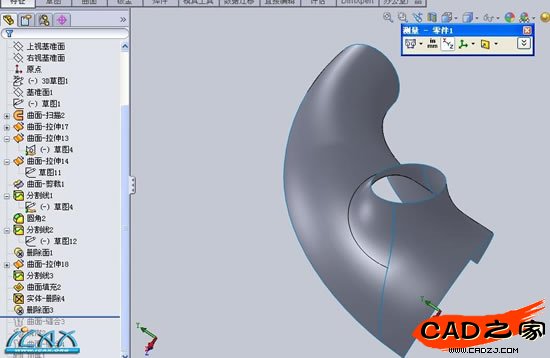

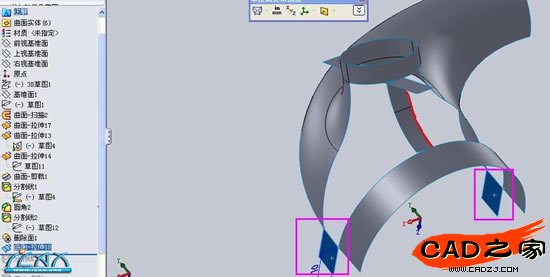

    15利用刪除實體，和刪除面命令，刪除多余曲面，效果如圖所示，，下面就是曲面縫合

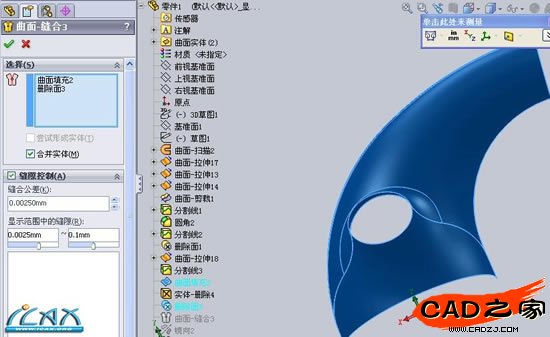

    16將此兩曲面進行縫合

    17鏡像所縫合曲面，并再進行縫合

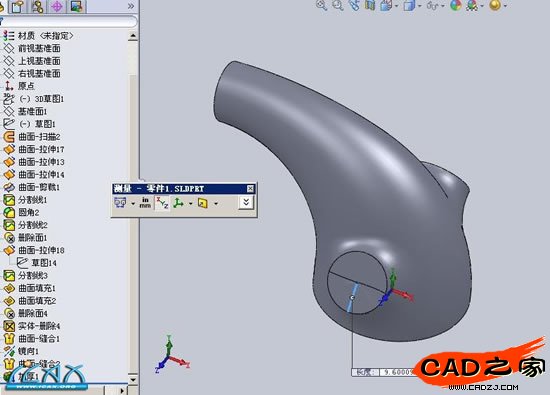

    18最后一步，曲面加厚，水平有限，只能加到9.6了 *_*

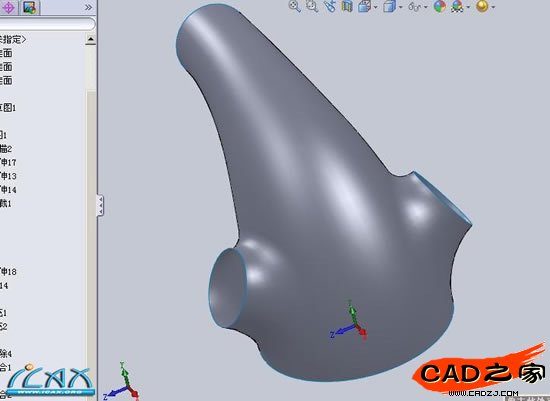

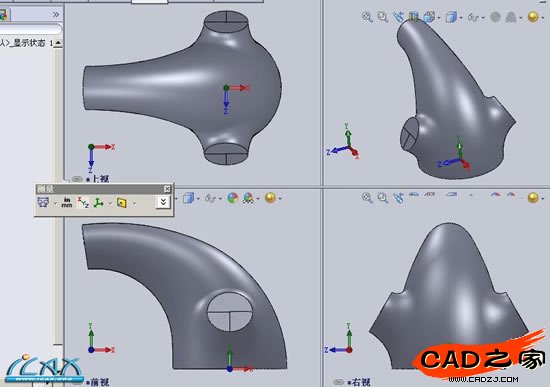

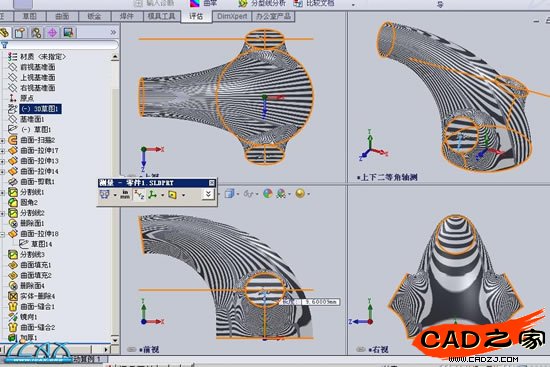

    19斑馬線顯示，看下曲率，至少大于G1吧（嘻嘻），線條完全壓線！大功告成。
