副標題#e#    1 SolidWorks軟件的介紹

    在當今的社會中，各行各業的競爭越來越激烈，為了縮短設計周期，降低成本，提高產品質量，學習和應用計算機輔助工程(CAE，全稱Computer Aided Engineering)顯得愈來愈重要。尤其是近幾年，計算機三維CAD／CAE／CAM軟件的應用與普及，使得傳統的二維機械設計逐步向三維設計轉化。設計構思的表達由原來的二維圖紙演變成直接用計算機模擬三維實體模型的虛擬產品。不遠的將來無圖紙生產將會普及。

    SolidWorks軟件是美國SolidWorks公司基于Windows開發的全參數化三維實體造型軟件。三維機械設計的所有的功能(SolidWorks三維建模軟件)、數據管理軟件PDMworks Client、以及用于設計交流的常用工具：eDrawings專業版(基于e-mail的設計交流工具)，3D Instant Website(即時網頁發布工具)，PhotoWorks(高級渲染)，SolidWorks Animator(動畫工具)；設計效率提高工具：SolidWorks Toolbox(三維標準零件庫)，SolidWorks Utilities(特征比較模塊)，F(xiàn)eatureWorks(特征識別)。該軟件可與Cosmos／Works工程師設計分析軟件、Cosmos／Motion三維運動仿真軟件等無縫結合。功能強大、易學易用和技術創新是SolidWorks的三大特點，使得SolidWorks成為領先的、主流的三維CAD解決方案。SolidWorks能夠提供不同的設計方案、減少設計過程中的錯誤以及提高產品質量。SolidWorks不僅提供如此強大的功能，同nCx寸每個工程師和設計者來說，操作簡單方便、易學易用。

    solidworks三維設計軟件的功能在于：裝配和干涉檢查；有限元分析與優化設計(CAE)；機構運動仿真；工藝規程生成(CAPP)；數控加工(CAM)；由三維直接自動生成二維工程圖紙；產品數據共享與集成等。這種形象化的三維設計具有直觀、精確、快速的特點。

    無與倫比的設計功能和易學易用的操作(包括Windows風格的拖／放、點／擊、剪切／粘帖)，使得SolidWorks的整個產品設計可百分之百編輯，零件設計、裝配設計和工程圖之間全相關。

    在目前市場上所見到的三維CAD解決方案中，設計過程最簡便、最方便的莫過于SolidWorks了。就象美國著名咨詢公司Daratech所評論的那樣："在基于Windows平臺的三維CAD軟件中，SolidWorks是最著名的品牌，是市場快速增長的領導者。"

    下面就以錨桿機試驗臺為例介紹應用SolidWorks軟件進行錨桿機試驗臺機械結構設計的過程和方法。

    2錨桿機試驗臺設計過程流程圖

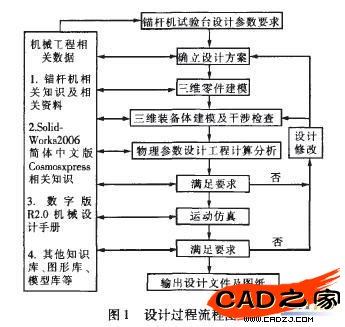

    錨桿機試驗臺是指專為修理后的錨桿機加載試驗用的試驗裝置，并非出廠檢驗設備。其機械結構設計過程流程圖如圖1所示。
