5主要功能實現

    特征的擴展功能，需要通過SolidWorks的基本特征API接口進行建構。在編程實現的時候需要遵守SolidWorks的特征約束要求。凸耳的建構流程在上文中已經進行分析，通過SolidWorks的現有功能，零件上建立凸耳的具體建構流程，如圖3(a)所示。(1)在放置面上根據長度、寬度以及放置的位置要求定義一拉伸草圖，如圖3(b)所示。(2)利用拉伸特征功能生成出給定高度的凸耳基體，如圖3(c)所示。(3)利用倒角功能按定義的尺寸要求進行的邊角去除，如圖3(d)所示。(4)按尺寸要求定義的凸耳眼的切除草圖，如圖3(e)所示。(5)利用拉伸切除特征功能進行凸耳眼生成，并得到凸耳，如圖3(f)所示。

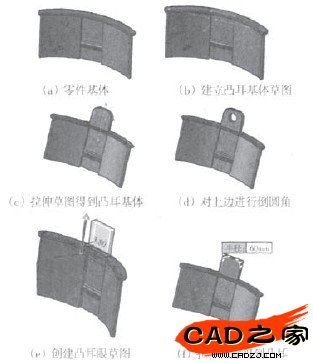

圖3凸耳的建構流程

    建立的凸耳特征，能支持設計樹中的各種右鍵操作功能，如編輯、重建刪除等等，在裝配環境中進行上下文編輯的功能；支持自動錄制宏的功能等。凸耳特征的建構實例，擁有與彈簧扣類似的各種操作功能，如圖4所示。

圖4凸耳構建構實例

6結語

    利用SolidWorks的二次開發接口和VS2005開發工具，對SolidWorks的功能進行擴展，開發了凸耳的內嵌入功能模塊，實現嵌入功能與SolidWorks環境的完全兼容，簡化操作過程，很好的提高沒計效率。
