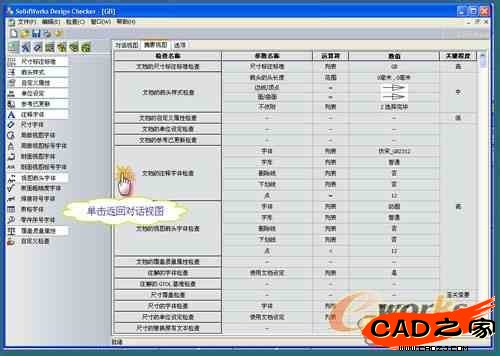

單擊摘要視圖，顯示設計要求文檔的檢查，其中包含每項檢查的參數和值。單擊檢查名稱下的檢查項目返回對話視圖以觀看或編輯對應數值。



    圖7

    二、 使用“學用檢查向導”工具

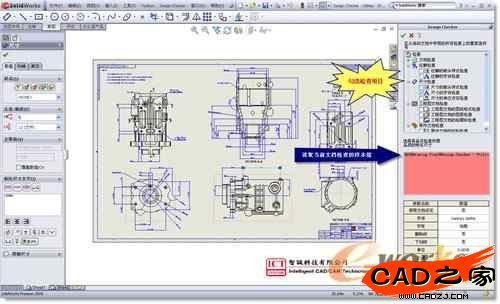

    SolidWorks Design Checker具有逆向生成標準文件的功能, 可根據現有 SolidWorks 零件、裝配體或工程圖文檔的特性生成標準文件。當使用使用“學用檢查向導”時任務窗格將列舉當前文檔中所有可用的檢查類型，提取檢查項目的值后，自動返回至SolidWorks Design Checker“編制檢查”。


 圖8

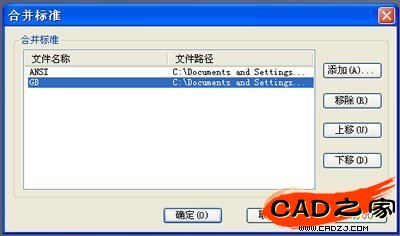

    如果一個文檔需要同時符合如上兩種方法生成的標準文件呢？無論使用哪一方法建立的標準文件，SolidWorks Design Checker都可以把兩種方法生成的多個標準文件，合并成為單一標準文件，并保留源標準文件。當被合并的標準文件中具有沖突檢查時，系統根據合并標準對話框中的順序來指派優先項，例如下圖： GB優先于ANSI，GB的值將被保留于合并文件中。


    圖9

    另外，SolidWorks Design Checker 也支持直接從 DWG 格式文件中讀取該檔案當前的值。巧妙應用SolidWorks Design Checker兩種標準文件建立的方法，可以達到事半功倍的效果。

    檢查文檔 (支持SolidWorks Task Scheduler大批量文檔的檢查)

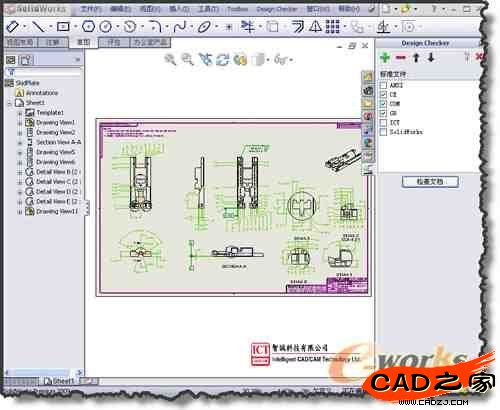

    打開SolidWorks檔案（包括工程圖、零件、裝配體），選擇的標準文件進行標準化評估，一鍵快速生成檢查結果。還可以使用相同的標準文件設置檢查其他激活的文檔，在激活的SolidWorks文檔之間切換，查看多組結果。


圖10

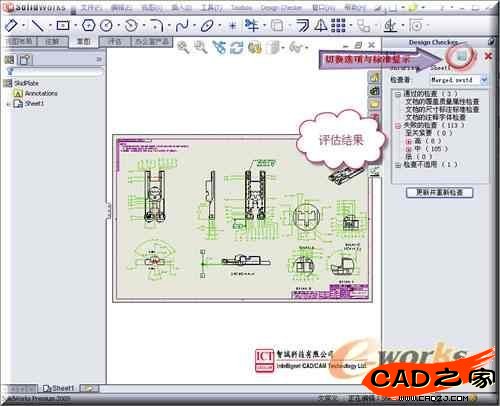

    查看評估結果，任務窗口中顯示通過的檢查、未通過檢查及標準中不適用的檢查，失敗的檢查根據關鍵程度歸類顯示。
    注：括號數字表明失敗或通過的檢查次數，例如：注解字體檢查（12）表示檢查的12個注解的字體檢查通過或失敗。



圖11


    自動糾正失敗的檢查

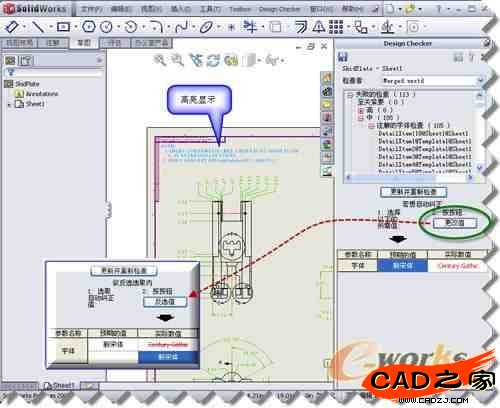

    從任務窗口中點擊失敗的檢查，以列舉在 標準文件中保存的參數名稱和預期值，同時對應項目在圖形區域高亮，便于判斷是否進行自動糾正。在預期的值下選取值（用Ctrl選擇任意列中的多個值等多種選擇），然后單擊更改值，進行自動糾正（自動糾正后，選取實際數值下的新值，然后點擊反選值取消自動糾正，恢復至原值）。



圖12

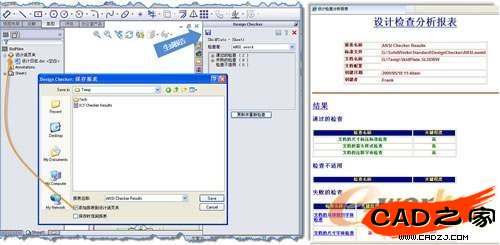

    生成檢查報告
    報告以 .xml 格式保存結果。報告列出用來評估文檔的標準準則，包括已通過和未通過的檢查，并可將報告直接添加到當前SolidWorks文件的設計活頁夾。


    在檢查激活的文檔時，可以同時選用多個標準（即驗證前系統自動合并成一個虛擬標準），如果在多個標準文件中發現重復性檢查，將有一警告出現，根據標準文件在視圖窗口中的順序，Design Checker 將使用重復檢查中的最后一個。

    總結
    根據企業自身特點制定多個標準文件，讓設計圖紙同時符合多個不同標準的要求，或者不同文件內的標準快速切換復制應用。尤其是國際化企業，同一產品出現在不同地區或國家時，必需滿足客戶的當地標準要求，更急切需要一個圖紙標準化工具來提高工作效率。SolidWorks Design Checker智能化的功能為企業實施圖紙標準化保駕護航，讓相關標準文件有效執行，控制圖紙的準確性及完整性，提高工作效率，避免企業內部出現文字字體、高度、標注樣式以及圖框等元素不統一的情況，包括及時發現人為造成的覆蓋尺寸（又稱“假尺寸”）等。
