3 建模實例下面以建立電機設計中的端板為例，介紹零件庫建模步驟與方法。
    (1)設計意圖分析。端板，用在電機中機座的前后兩端，用來固定定子和端蓋軸承，是電機機座常用的零件。端板整體上左右對稱，中間有一個孔，孔的尺寸根據定子鐵心和骨架的大小來確定。上部左右各有一個吊裝孔，吊裝孔間距由端板外寬來驅動。下面有兩個底腳，左右對稱。i

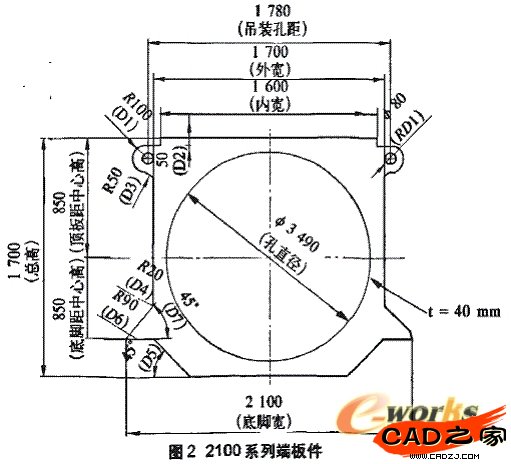

    (2)建立原始模型。系列零件外形相同，只是尺寸不同，可以先按一個零件的尺寸生成3D模型，再用3D模型生成工程圖。如圖2所示，可先建立SolidWorks設計電機2100系列的一個端板件，其他端板零件可利用系列零件設計表生成多種配置進行設計。建立系列零件設計表前，將需控制的尺寸名稱進行命名，更改成更有意義的名稱，命名方式為："尺寸名稱草圖名稱"。

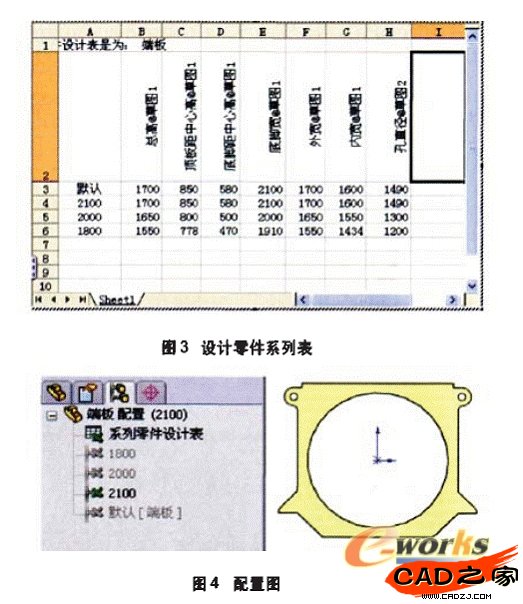

    (3)插入系列零件設計表，生成多種配置。選擇添加所有需控制的尺寸插入到系列零件設計表中，并根據端板的系列零件，添加配置和配置所對應的參數尺寸，生成端板的系列零件設計表，如圖3所示。在設計環境中，保存退出系列零件設計表編輯狀態，SolidWorks自動生成端板的系列零件，如圖4所示。



    4 結束語
    采用面向產品設計的三維CAD軟件代替面向繪圖的二維CAD軟件，是CAD設計發展的根本方向。維設計庫作為CAD系統的重要組成部分，是實現模塊化設計的基礎，可以避免工程設計中的大量重復勞動，提高設計的效率和質量，對企業具有重要的意義。
