副標題#e#  0 引言
    常用的蝸桿傳動有普通圓柱蝸桿傳動、圓弧齒蝸桿傳動及圓弧面蝸桿傳動，用于傳遞空間交錯軸的運動和動力，具有傳動比大、傳動平穩以及結構尺寸緊湊等優點，在各類機械設備的傳動系統中廣泛應用。蝸桿傳動中的蝸桿蝸輪外形比較復雜，用手工方法進行三維建模，不僅過程繁瑣、效率低，而且容易出錯。本文以應用最為廣泛的阿基米德螺旋線蝸桿傳動為例，在SolidWorks環境下，用VB實現對蝸桿蝸輪的三維參數化建模，可以提高產品開發的效率和質量，為后續進行的有限元分析提供必要的條件。
    1 參數化建模的總體思路

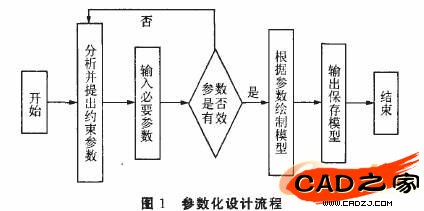

    參數化設計是指參數化的尺寸不需用確定的數值表示，改變一個參數值將自動改變所有與它相關的尺寸，通過調整參數來修改和控制幾何形狀，自動實現產品的三維造型。參數化設計模型的形成過程見圖1。首先對實際要解決的問題進行分析，根據實際問題確定關鍵的約束參數，這些約束參數必須能夠唯一地確定一個造型；然后輸入約束參數，并對參數進行有效性判定，并據此判定決定是否修改參數；最后，觀察繪制的模型是否符合要求，如果符合則保存設計好的產品造型，否則進行參數的修改，重新進行繪制和判定。
    2 蝸桿蝸輪的三維參數化造型
    2．1 提取約束參數
    以應用最為廣泛的阿基米德螺旋線蝸桿傳動為例，分析約束參數的提取過程。根據用戶的設計要求，結合蝸桿傳動的關鍵尺寸約束，這里得到蝸桿蝸輪的主要參數有蝸輪齒數名。、蝸桿頭數z、蝸輪模數m，、蝸桿直徑系數q、蝸輪變位系數x。、中心距以a，這些是繪制蝸輪蝸桿時的常用參數，約束了這些變量，就確定了蝸桿蝸輪且是唯一的。


    2．2 蝸桿傳動參數化建模的關鍵算法分析
    蝸桿傳動參數化建模的算法設計關鍵是蝸輪漸開線齒廓的算法設計，在這個過程中要掌握蝸輪的設計原理，靈活應用VB程序設計方法，充分利用SolidWorks的API函數及宏錄制功能進行設計。本文以阿基米德螺旋線蝸桿傳動為例，詳細論述蝸輪漸開線齒廓的算法分析與設計的方法。
    2．2．1 繪制蝸輪坯體

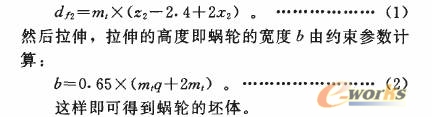

    在調用SolidWorks的API函數以前，視基準面為繪圖平面，建立草圖，用CreateCircle畫蝸輪的齒根圓，齒根圓直徑d由約束參數計算：


    2．2．2 繪制蝸輪漸開線齒形草圖

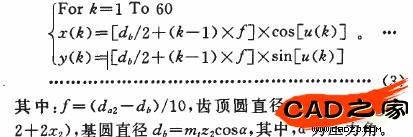

    齒廓的生成主要有兩種方法，一種是用直線段逼近的方法，另一種是先確定齒廓上的部分點，用曲線擬合的方法。直線段逼近法計算量比較大，曲線擬合算法簡單同時在精度上也不比直線段逼近法差，所以選擇曲線擬合的方法生成漸開線齒廓。利用直角坐標系下的漸開線方程生成不同角度杯對應的點，循環確定60個點：


    用樣條曲線對這些點進行擬合連接，得到光滑的漸開線齒廓形狀，再用鏡像功能對稱生成另一半漸開線齒廓，這樣一個完整的草圖就生成了
