副標題#e#   0引言

   礦用隔爆型電氣設備用于煤礦井下，其隔爆性能是通過隔爆外殼來實現的。隔爆外殼要承受1MPa試驗壓力，因此。必須具有足夠的強度和剛性．就使得科學合理的設計該類外殼在煤礦的安全生產中是至關重要的。

   隔爆外殼必須具備如下基本特性：

   (1)隔爆性，即殼內發生爆炸時，隔爆外殼應能有效地阻止內部的爆炸壓力向外殼周?chē)ㄐ曰旌衔飩鞑ィ?BR>
   (2)熱傳導性，即應保證正常運行和殼內發生爆炸時，外殼的表面溫度低于周?chē)橘|(zhì)的引燃溫度；

   (3)耐爆性，要求外殼有足夠的強度和剛度來承受內腔的爆炸壓力，而不發生明顯的變形或破裂。

   以往大多采用經驗或類比法進行設計，不能準確計算出各部分的受力情況，在設計時為安全起見，往往加大安全系數。這使得殼體結構笨重．并且具有很大的盲目性，浪費材料，增加了生產成本。

   圓筒形隔爆外殼較方形結構具有受力均勻、結構簡單、殼體內結構緊湊等優點，現今小型隔爆型電氣設備大多采用這種圓筒形結構。

   本文利用彈塑性力學理論對外殼進行初步設計，得出外殼的殼體壁厚、法蘭厚度等初始參數。再利用Solidworks軟件進行三維建模，然后在COSMOSworks軟件中進行有限元分析，根據分析結果對殼體進行改進，收到了滿意的效果。

   1圓筒形隔爆外殼的強度、剛度設計

   根據爆炸性氣體環境用電氣設備國家標準(GB 3836．2-2000)，含有瓦斯的爆炸性氣體混合物爆炸時的最大壓力，一般在0．8 MPa左右。爆炸外殼失效主要是強度不足和剛度不足造成的。

   1.1強度設計

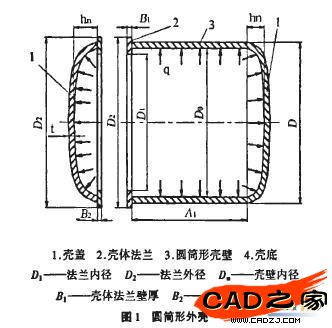

   圓筒形隔爆外殼由圓筒形殼壁、殼底、法蘭和殼蓋組成。如圖l所示。


   1.1.1圓筒形殼壁的強度設計

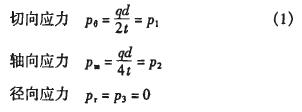

   隔爆外殼的圓筒形壁厚一般取t=3~6 mm，內徑D1=200~700 mm，工業中薄壁容器規定t/D=0．05，因此，圓筒形殼壁屬薄壁容器范疇。根據彈性力學薄壁圓筒理論可知，

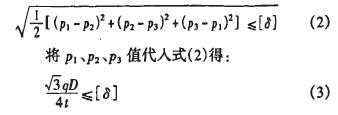

   在薄壁圓筒結構中。在相對于P1、P2的第三個方向上作用于內壁的內壓力q和外壁上的大氣壓力都遠小于P1、P2(可以認為是零)。主應力為p1、P2、P3，且PI>p2>p3，根據第四強度理論的強度條件，有

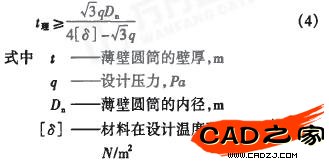

   把平均直徑代入式D=Da+t(3)得薄壁圓筒的壁厚理論值


   考慮到外殼在實際加工過程中焊縫對強度的削弱，鋼板負公差、圓筒在卷圓過程中工藝減薄量和腐蝕等因素對強度的影響，薄壁圓殼的實際壁厚為


   1.1.2殼底和殼蓋的強度設計

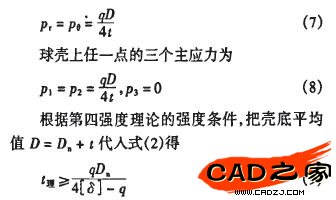

   球形殼底在圓筒形防爆外殼上應用較廣．它由球冠沖壓鋼板成型，而后與簡體焊接。所受的力如圖1所示。據薄壁球殼理論可知，球殼的徑向應力和切向應力為



   同理，考慮加工過程中諸因素對殼底強度的影響。另外，由于殼底和法蘭兩者厚度相差較大，如果其連接斷面發生階梯性突變，將產生應力集中。也將影響殼底的強度，所以，球形端蓋(殼底)的實際壁厚為
