3.2生成集成塊設計三維圖及集成塊裝置總裝配圖

    利用異型孔向導生成進油孔，按設計要求確定孔徑和初設長度。

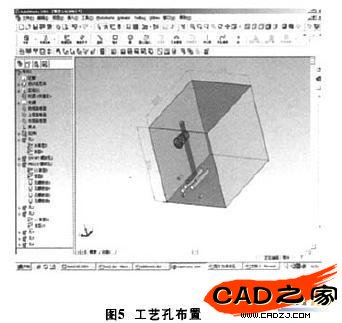

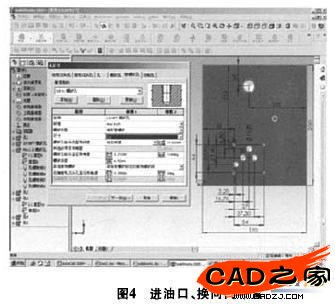

    從離進油口最近的電磁換向閥開始，利用異型孔向導將該閥對應的連接板安裝尺寸生成在集成塊頂面上。圖4中電磁閥連接板的所有安裝尺寸均以左上角的固定安裝螺紋孔為基準，改變閥安裝位置時只需更改基準螺紋孔的連接尺寸，其他尺寸跟隨該尺寸自動刷新。在側面生成工藝孔，檢查該閥的油孔與進油道的連通情況(圖5) ,如果不滿足要求，則適當改變進油口位置、該閥位置或對應油孔的長度。

    然后，再設計下一個閥的位置和油孔的長度，直到把所有的閥安裝面都布置好(圖6)。


    3.3集成塊裝置總裝配圖

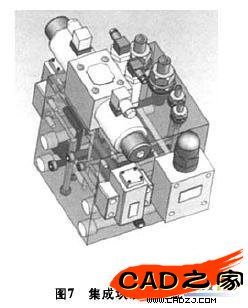

    將各閥安裝在集成塊相應位置上，檢查各元件是否發生干涉，見圖7。如果發生干涉，重新修改集成塊布局圖。修改完畢后，可以在SolidWorks環境下直接生成工程二維視圖，見圖8。

    4結語

    液壓集成塊采用二維參數化軟件進行設計，建立虛擬裝配環境，使分析和觀察的方式變得非常直觀，設計人員能盡可能在設計階段發現問題，從而能夠擺脫繁重的繪圖工作.把主要精力放在對系統功能、結構等方面的分析和思考上，保證設計質量，提高設計效率。同時還可以對實體模型進行不同視角的觀察，使集成塊孔系的正確性檢查變得直觀可靠。對裝配體進行干涉檢查，提高一次性設計的成功率。
