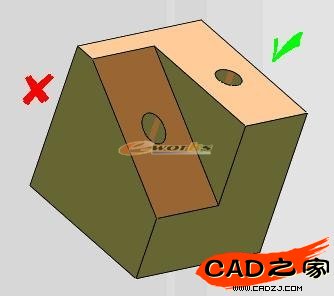

·孔入口/出口曲面(Hole Entry/Exit Surface):
鉆孔的入口和出口曲面應與孔軸垂直。
當鉆尖所接觸的曲面不與鉆孔軸垂直時,鉆尖會走位。出口孔周圍的出口毛邊將不均勻,這將使毛邊難于清除。

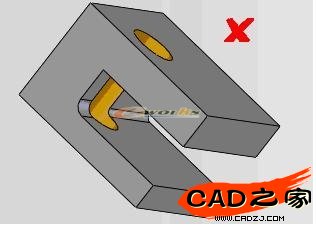

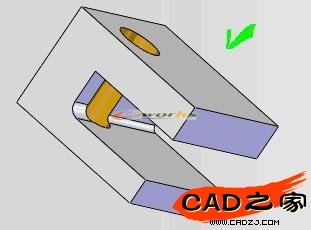

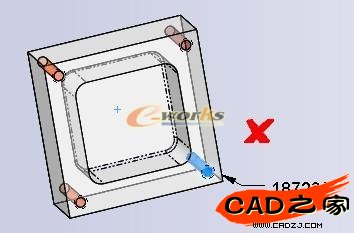

·孔與型腔相交(Hole Intersects Cavity):
檢查與型腔相交的鉆孔,鉆孔不應與型腔相交。如果不可避免,鉆孔軸應位于型腔之外。

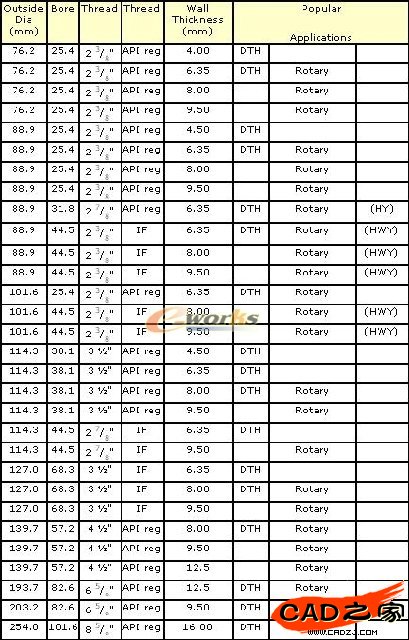

·符合標準鉆孔大小(Conform to standard drill sizes):
確保孔大小符合標準鉆孔大小。不常見的孔大小會增加制造成本。
