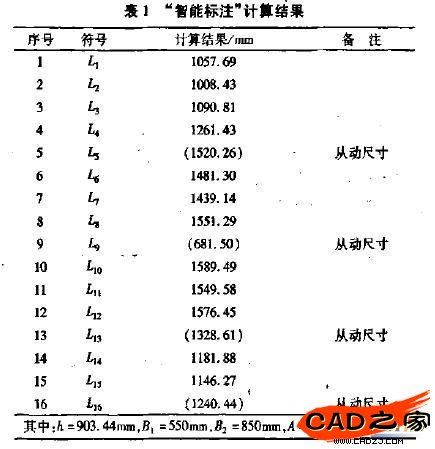

"智能標注"計算結果如表1所示。



    依據上述尺寸，即可對管件進行平面放樣下料。

    2方矩錐管的展開放樣

    方矩錐管是由正四棱錐臺演變的各種形式的六面體。如圖10所示為兩端口相交30°雙偏心方矩錐管，在生產實際中還有各種各樣錐管，如:正方形錐管，兩端口(上、下底)為正方形，兩端口平行且同心方矩錐管，兩端口平行雙偏心方矩錐管，兩端口垂直且雙偏心方矩錐管等，本文以圖10方矩錐管為例，進行放樣計算。

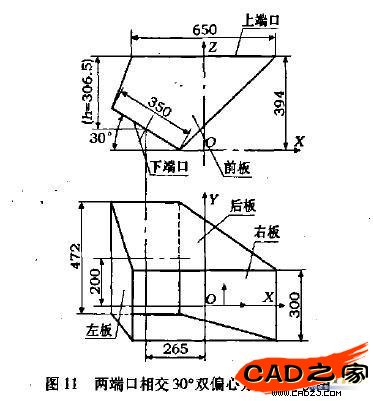

    如圖11所示，上端口尺寸，長*寬= 630mm*300mm，下端口尺寸長*寬=472mm*350mm，下端口平面和水平面的傾斜角度為300，下端口最低點和上端口的距離為394mm，上端口和下端口在X和Y方向的中心偏移距離分別為265mm和200mm。下端口中心至上端口在Z方向的距離為h =306.5mm.


    圖l2所示為方矩錐管的平面展開示意圖，從圖12中可以看出，只要求出L1、L2、L3、L4、L5、L6六個尺寸，就可以對方矩錐管進行平面展開放樣。
