系統的信息輸入部分的數據主要是指需輸入到計算機中的夾具圖的各種有效信息:尺寸、形狀及位置公差、表面粗糙度等。此部分?jǐn)?shù)據既可以從數據庫中讀取，也可以由用戶輸入。

    系統提供基于實例和人機交互兩種方式輔助用戶生成夾具設計方案。夾具零件及裝配圖的重新生成方法中最常用的是利用尺寸驅動技術，通過讀取數據庫中的數據或者是用戶通過人機交互界面輸入的數據來驅動零件或裝配圖，從而生產符合用戶要求的零件或裝配圖。

    三維CAFD系統可以集CAD/CAE/CAM于一體.能夠在立體造型設計的基礎上進行產品的模擬裝配、有限元分析計算、機構運動仿真、計算機輔助制造等，把設計、分析、制造集于一體。

    2夾具三維圖形庫與夾具裝配體的建模方法

    2.1基于SolidWorks的夾具三維圖形庫的建立

    SolidWorks是目前廣泛應用的完全基于Windows的三維CAD/CAE/CAM軟件。它采用與UG相同的底層圖形核心Parasolid，具有強大的基于特征的參數化實體建模能力，可以完成復雜的產品設計和產品裝配過程。SolidWorks通過OLE(對象鏈接與嵌入)技術為用戶提供了強大的二次開發接口，凡支持OLE編程的開發工具，均可用于SolidWorks的二次開發，創建出用戶定制的專用模塊。

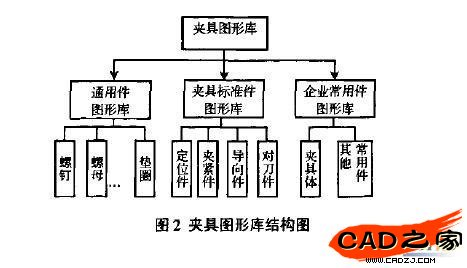

    夾具圖形庫是指以一定形式表示用于夾具設計的子圖形的集合。本系統的圖形庫主要有通用件(螺釘、螺母等)圖形庫、夾具標準件(定位元件、夾緊元件、導向元件、對刀原件)圖形庫和企業常用件(夾具體等〕圖形庫。它的作用是使夾具系統能裝配出一張符合要求的夾具裝配圖。夾具圖形庫是建立三維CAFD系統的關鍵。夾具圖形庫結構如圖2所示。


    夾具三維圖形庫的開發方法是在SolidWorks下建立大量的通用件、夾具標準件和企業常用件的零件圖形庫，并按照機械零件手冊和夾具設計手冊等工具書上的數據建立工程數據庫，在此基礎上，編寫程序(如VB, VC, Delphi等)調用SolidWorks的API函數實現對圖庫零件的尺寸參數驅動。
