3.2機構運動設計方案的確定

    在擬訂方案之前,首先可以從過去成功的設計案例中進行檢索,看是否有與設計要求類似的設計案例.如果有,則以這個案例為模板,并對其作適當?shù)男薷?以滿足當前的設計要求.這樣做即可以保證設計要求,還可提高設計效率.如果沒有類似的設計案例,則利用所掌握的專業知識和經驗進行新的設計.機構運動方案的設計具體由以下幾個步驟組成:

    1)輸入設計要求(包括輸入輸出間的函數關系和工藝動作要求等等)以及外部的各種約束條件.
    2)將設計要求及外部條件分解成各個基本動作、基本運動及其約束條件
    3)初步選定能完成設計要求的基本機構或已有案例.
    4)將初步選定的基本機構進行組合,得到多種可能的設計方案.
    5)對各種方案進行初步的尺度綜合.
    6)對各種方案的機構進行性能分析(包括運動和動力性能分析).
    7)對各種方案進行評價和排序,以選出最滿意的方案.
    8)如果所有方案均不滿意,則重新進行機構選型及組合、尺度綜合及性能分析、方案評價及排序等工作.其中對方案的機構性能分析可以通過所設計的虛擬實驗系統來完成.

    學生要做的就是先按以上步驟初步確定設計方案,畫出機構運動簡圖,然后利用虛擬實驗系統進行虛擬裝配,給出初始輸入條件,讓系統進行分析計算,學生根據分析計算結果對設計方案優劣作出判斷,如果滿意,則根據確定的方案進行實際的拼接,如果不滿意,則對機構進行構型演化,再裝配,再分析,直至得出滿意方案.

    3.3虛擬裝配

    在虛擬裝配之前在磁盤上新建一個文件夾,用以存放選擇的零件和最后形成的裝配體.首先選出裝配所需要的零件,從零件庫拖出相應零件的圖標,系統就會打開相應零件的編輯窗口,選擇另存為,把這個零件存放到新建的文件夾中.注意不要改變沒有保存的編輯窗口中零件的各項參數,因?yàn)榉旁谶@個零件庫中的零件是一個參考模板文件,它的參數一旦發生改變,所有以它為參考模板文件生成的文件中的相應參數都會發生改變,所以在拖出圖標后,一定要將其另存到自己的文件夾中.即可以在裝配之前選好所要用的零件,也可在裝配時隨取,一般只需要選好幾類零件就可以了.SolidWorks是基于Windows操作系統的 ,使用起來完全和 Windows 一樣 ,可以利用復制、粘貼的形式在裝配體窗口內生成同樣類型的多個零件.

    如果是初始裝配,則需打開一個新的裝配體文件,將選好的零件插入到這個裝配體文件中,在零件之間添加相應的裝配配合關系就可以了.各構件之間的裝配關系和其運動副關系是這樣定義的:若是轉動副,則在兩零件連接處添加端面貼合和同軸心關系;若是移動副,則在兩零件接觸處添加平面貼合關系.對于機架和導軌等固定不動的構件通過右擊SolidWorks特征管理樹(Feature manager)中相應零件的實體名,在彈出的菜單內選擇固定來實現.

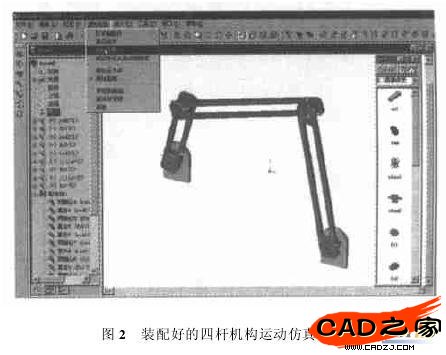

    由于是虛擬裝配,自然比真實裝配輕松得多.因?yàn)镾olidWorks可以實現尺寸驅動,所以改變裝配完的機構中構件的某些參數,如桿長,機架的位置后,只需要對裝配體機構進行重建模型,其它零件的相應位置會根據配合關系跟著改變,而不需要拆卸后重新裝配.圖2所示為運用此系統裝配好的四桿機構,并且已在SolidWorks界面上加載了自己的菜單,準備進行運動仿真.

    3.4對機構運動的干涉檢查

    在裝配體形成后,首先要對其進行初步的干涉檢查.可以使用SolidWorks自帶的干涉檢查功能.如果覺得不夠直觀的話,則可以用拖動其中某個構件的方法,觀察各個構件的運動情況,直觀地看它們的運動是否會發生干涉.進一步的干涉檢查,可以在運動的仿真過程中.選擇編程加載的菜單下運動仿真項,對裝配搭建的機構進行運動仿真.在仿真過程中可以觀察到是否發生干涉,如果發生干涉,兩個零件將有重疊的部分,這就需要對機構中的參數進行調整.

    3.5機構運動的仿真

    機構的動態仿真的實現相當于在每一運動時刻,將各個構件根據約束擺放到空間的指定位置上.構件的初始位置在裝配體裝配好以后就確定了,其中機架位置的坐標值用戶是可以自己設定的,而構件在運動當中的各個數據是由外部機構分析程序提供.因此,這種機構三維仿真方法不受機構的復雜性和自由度所限制.給出不同的輸入,外部分析程序會提供不同的運動數據分析結果,使機構得以實現不同的運動.運動數據分析結果被存儲在數據庫中以便需要時進行調用.

    3.6機構運動特性分析和動力學特性分析

    運動仿真之后,還需要對機構進行運動特性和動力學特性分析.從而判斷出所設計出的機構的優劣.方法是輸出特征點的位置、速度、加速度、和力分析曲線.具體實現是通過VC編程繪制曲線圖,從數據庫中取出保存好的繪圖所用的數據.如果所設計的方案未打到設計要求,就需要修改設計方案,進行機構構型的演化.演化的方法主要有運動副變換、加桿組、運動倒置、加自由度、運動等效變換,不斷對方案進行修改,然后裝配,進行運動學特性和力學特性分析,直到形成最滿意的方案.

    3.7實驗指導功能

    實驗指導主要是在修改設計方案時,系統提供幫助信息,告訴以通過那些方法來優化機構,在學生選好一種方法后,系統會給出方法的原理,幫助使用者快速地修改方案.
