基礎1：函數

　　此類陣列需要一個極重要的函數，即extract(string,position,length)。這個函數的作用是從一個字符串(string)的指定位置(position)起，提取出指字數目(length)的字符出來。例：

　　String=abcdefghijk,po=2,len=3,則extract(string,po,len)=bcd ----從第二個位置起提取出3個連續字符

　　String=chinaren,A=5,len=1,則extract(string,A,len)=a ----從第五個位置起提取出1個字符

　　此函數有如下使用注意：

　　A.string是個字符串變量，position、length都是實數型變量，它們可以是直接的變量，也可是表達式，其中，position如果帶小數，則向下取整，即丟掉小數(但小于1的小數取整為1)，length如果帶小數，是向上取整，即進一位取整。也就是：extract(string,0.2,1.2)=extract(string,0.8,1.9)=extract(string,1.2,1.01)=extract(string,1.9,1,9)=extract(string,1,2)。

　　B.設字符串string的總長度為len_string，有：

　　1.position=0，運算出錯，但無提示;

　　2.position>len_string，運算出錯，有提示;

　　3.position+length>len_string+1，運算出錯，有提示;

　　4.length=0，無意義(相當于出錯)，無提示。

　　因為字符包括數字和字母，數字它本身也是一種字符，不過，如果變量A的值是一個數字的話，那么它可能是一個數值型變量(整型、實數型)也可能是一個字符型變量，如果它是一個數值型變量的話，它就不能用為extract函數的源字符串，必須先轉化為一個字符串變量才能使用。為此，proe提供了一個函數專門用來做這種轉換，那就是itos(int)，即”int to string”。

　　Itos(int)的變量int是一個數值型變量或表達式，如果int的值是非整數，則系統先將其四舍五入后再轉換。例：itos(1.2)=itos(1.0)=字符“1”;itos(1.5)=itos(1.9)=字符“2”。

　　基礎2:草繪插入文本使用參數

　　前面的函數是proe2001就有的，但這一個是野火版新增的，因此，這種陣列不能在2001版里實現。

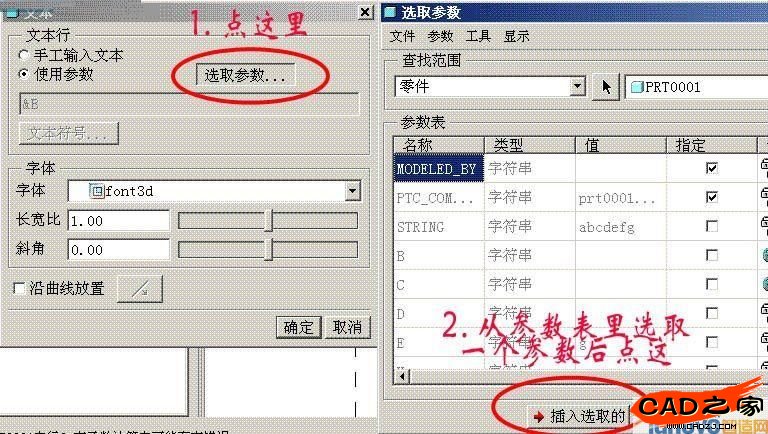

　　這個新增功能是在草繪時，插入文本時，文本內容可以引用已定義參數。這樣，我們可以通過控制參數的值來控制文本內容，而參數的值是可以與idx1、idx2發生關系的，因此，草繪文本就可以在不同的陣列子特征里表現為不同的內容。參見下圖：

　　以上分析了其實現的基礎，下面我們再對這些實例稍加點評并附part，朋友們可通過點評的思路及所附part來理解這種陣列的實現及其應用。

　　實例1：冰大數字陣列

　　原題見此： http://bbs.icax.cn/viewthread.ph ... hlight=%D5%F3%C1%D0

　　題目要求：一個陣列做出一串數字，數字多少及內容隨陣列變化(可參考下圖).

　　思路詳解：

　　1.進入草繪界面;

　　2.在參照平面的“虛線”上繪制一個草繪點，生成一個尺寸，尺寸值改為1。

　　這一步的目的是生成一個尺寸，供后面創建參數使用。(因為只需要一個尺寸，故將其落在參照平面上，當然也可以是在任意位置上，只要后面創建參數和陣列時注意使用的是哪個尺寸就好了。當然也不一定要用草繪點，也可用一小段直線修改為結構線使用其長度尺寸或位置尺寸，或者用坐標系的位置尺寸，但推薦使用草繪點。)

　　3.工具----關系，進入關系編輯器，寫入如下內容：

　　A=itos(sd0)

　　B=itos(100+sd0*10)

　　Sd0即是上一步生成的那個尺寸的代號，當然這里只要A=itos(sd0)就完成冰大的要求，我這里增加一個是方便大家理解。這一步結束，系統生成字符型參數A和B，初值分別為”1”和”110”(對應于尺寸值1)。

　　4.在草繪中加入兩個文本，文本內容分別選取剛才創建的參數A和B。然后結束草繪。

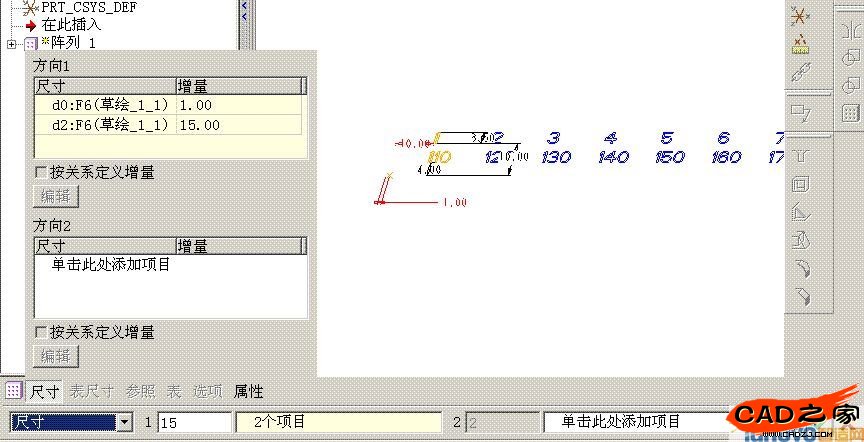

　　5.陣列，單向尺寸陣列，第2步生成的尺寸，增量為1;第4步生成的控制文本橫向位置的尺寸，增量自行確定。結果如下圖。

　　Part:char_num.prt (此part陣列后重定義草繪會退出程序，要重定義草繪請先取消陣列，可重定義陣列)

　　實例2-1：christ000 字符陣列 解之1

　　原題見此： http://bbs.icax.cn/viewthread.ph ... 7%FB%2B%D5%F3%C1%D0

　　題目要求：將一串字符按1個、2個、3個、4個…的規律分段放置，一個陣列完成(可參考下圖3.gif)。

　　思路詳解：

　　1.工具---參數，定義一參數String=ABCDEFGHIJKLMNOPQRSTUVWXYZ0123456789。

　　2.進入草繪，在參照平面的虛線上繪制一草繪點，標注其尺寸值為0。

　　(因為尺寸值要取0，這里就不能用直線段了，而只能用草繪點或坐標系了。)

　　3.工具----關系，輸入如下內容：

　　A=sd0*(sd0+1)/2

　　B=extract(string,A+1,sd0+1)

　　Sd0為上一步創建的尺寸的代號。A為計算每一個小段在string里的起始位置，sd0+1為每一個小段的長度。

　　4.在草繪中加入一個文本，文本內容選取上一步創建的參數B。然后結束草繪。

　　5.陣列，單向尺寸陣列，第2步生成的尺寸，增量為1;第4 步生成的文本橫向位置控制尺寸，增量自行確定，我這里用關系memb_i=(idx1+2)*3.5控制。如下圖。

　　Part: Char_ABC1.prt (此part陣列后重定義草繪會退出程序，要重定義草繪請先取消陣列，可重定義陣列)

　　實例2-2：christ000 字符陣列 解之2

　　原題見此： http://bbs.icax.cn/viewthread.ph ... 7%FB%2B%D5%F3%C1%D0

　　題目要求：將一串字符按1個、2個、3個、4個…的規律分段放置，一個陣列完成(可參考下圖3.gif)。

　　思路詳解：

　　1.工具---參數，定義一參數String=”A BC DEF GHIJ KLMNO PQRSTU VWXYZ01 23456789”。

　　注意了，這里參數定義時直接用兩個空格將字符分成了符合要求的一段一段的。這是與上一解不同的地方。由于這個不同，后面的關系推導也不同了。

　　2.進入草繪，在參照平面的虛線上繪制兩個草繪點，出兩個位置尺寸sd0、sd1，尺寸值都標注為1。

　　3.工具----關系,輸入如下內容：B=extract(string,sd0,sd1)，創建一個字符串參數B，初值為A。

　　4.在草繪中加入一個文本，文本內容選取上一步創建的參數B。然后結束草繪。

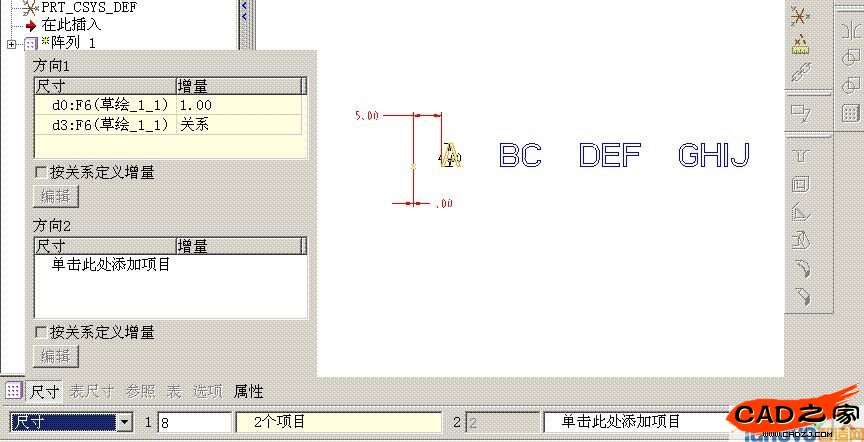

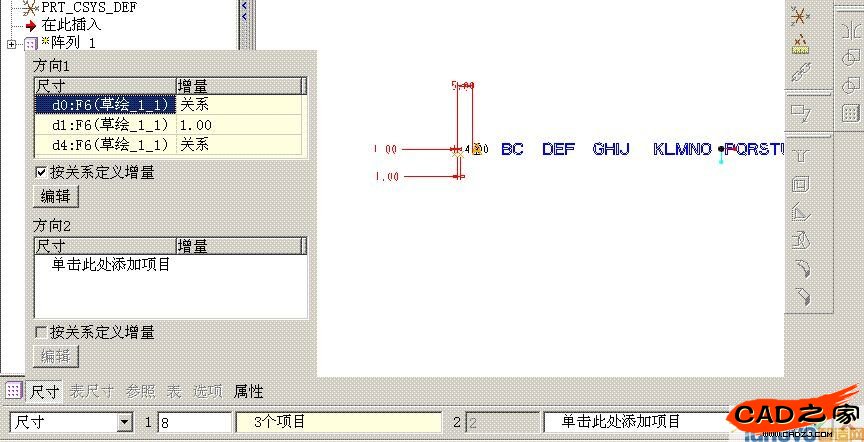

　　5.陣列，單向尺寸陣列，第2步生成的尺寸中控制截取起始位置的尺寸d0(對應sd0)，增量用關系memb_i=idx1+2; 第2步生成的尺寸中控制截取長度的尺寸d1(對應sd1)，增量為1;第4 步生成的文本橫向位置控制尺寸，增量自行確定，我這里用關系memb_i=(idx1+2)*3.5控制。如下圖。

　　Part: Char_ABC2.prt (此part陣列后重定義草繪會退出程序，要重定義草繪請先取消陣列，可重定義陣列)

　　實例3-1：表盤漢字陣列 解之1

　　原題見此： http://bbs.icax.cn/viewthread.ph ... 7%FB%2B%D5%F3%C1%D0

　　題目要求：在表盤上做出60個刻度和12個時辰標記，最多兩個陣列做出(可參考下面的圖)

　　(此題最初出自孤峰論壇，后開思論壇轉載，網友們提出了多種解法，我這里僅講解一下一個陣列實現的兩種解法)

　　思路詳解：

　　1.工具---參數，定義一參數String=子丑寅卯辰巳午未申酉戊亥。

　　2.進入草繪，繪制一草繪點，出一個位置尺寸，標注為1。

　　3.工具----關系,輸入如下內容：

　　if sd5==0

　　B=" "

　　else

　　B=extract(string,sd5,1)

　　Endif

　　Sd5為上一步創建的草繪點位置尺寸代號。這段程序的含義為：當sd5值為0時，參數B取值為一個空格，否則，參數B的取值為extract(string,sd5,1)。

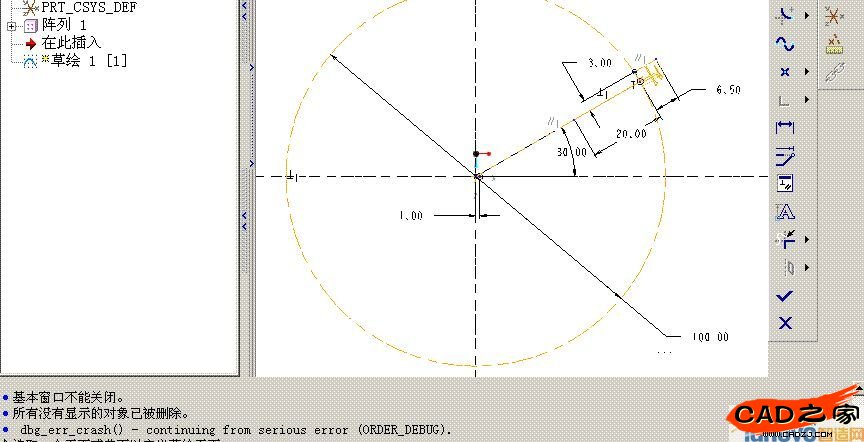

　　4.草繪刻度線，并在刻度線盡頭加入一文本，文本內容選取上一步創建的參數B。繪完后為確保“子”在0點方向，可將角度尺寸(30)修改為90。參考下圖：

　　5.陣列，單向尺寸陣列(當然也可用軸陣列，陣列方式問題，不詳解了)，

　　第2步生成的尺寸,增量用關系:

　　if floor(idx1/5)*5==idx1

　　memb_v=floor(idx1/5)+1

　　else

　　memb_v=0

　　endif; (含義：當陣列子特征序號為0、5、10…時，此尺寸值為0/5+1、5/5+1、10/5+1…，否則，此尺寸值為0)

　　第4 步生成的角度尺寸30，增量-6;

　　第4步生成的刻度線長度尺寸，增量用關系：

　　if floor(idx1/5)*5==idx1

　　memb_v=lead_v

　　else

　　memb_v=lead_v-5

　　endif (含義：當陣列子特征序號為0、5、10…時，此尺寸值為原始草繪中的值，否則，此尺寸值為原始草繪中的值減5)

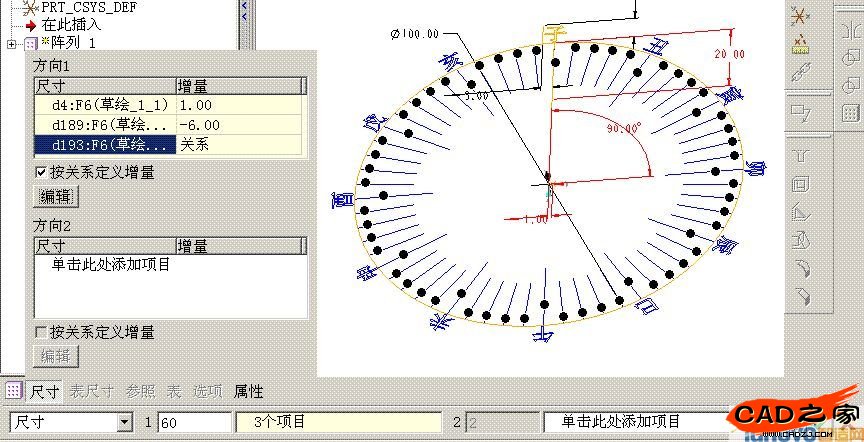

　　如果如下圖：

　　Part:Char_ring1.prt (此part陣列后可重定義草繪)

　　實例3-2：表盤漢字陣列 解之2

　　原題見此： http://bbs.icax.cn/viewthread.ph ... 7%FB%2B%D5%F3%C1%D0

　　題目要求：在表盤上做出60個刻度和12個時辰標記，最多兩個陣列做出(可參考下面的圖)

　　(此題最初出自孤峰論壇，后開思論壇轉載，網友們提出了多種解法，我這里僅講解一下一個陣列實現的兩種解法)

　　思路詳解：

　　1.工具---參數，定義一參數String=“子 丑 寅 卯 辰 巳 午 未 申 酉 戊 亥 ”。

　　注意，字符串是每一個漢字后面跟四個空格。這樣，后面的提取就變成了對每一個刻度線提取一個字符出來，提取出來的字符是出現了一個漢字之后連續出四個空格，再出一個漢字。

　　2.進入草繪，繪制一草繪點，出一個位置尺寸，標注為1。

　　3.工具----關系,輸入如下內容： B=extract(string,sd8,1)。

　　Sd8為上一步的草繪點位置尺寸。

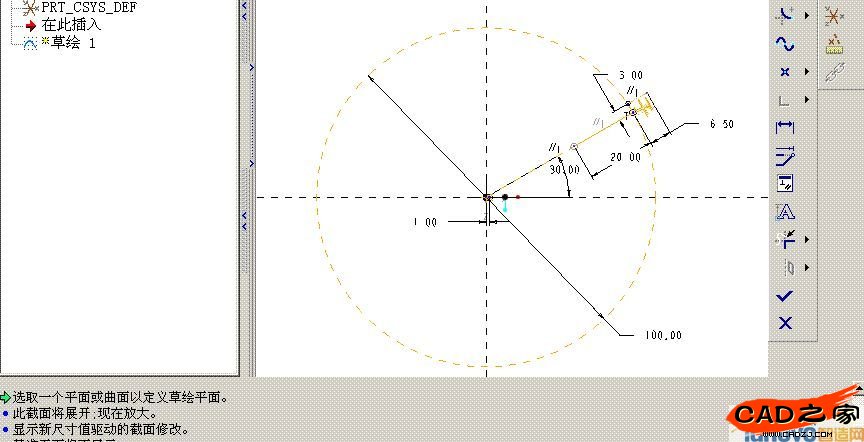

　　4. 草繪刻度線，并在刻度線盡頭加入一文本，文本內容選取上一步創建的參數B。繪完后為確保“子”在0點方向，可將角度尺寸(30)修改為90。參考下圖：

　　5.陣列，單向尺寸陣列。(當然也可用軸陣列，陣列方式問題，不詳解了)，

　　第2步生成的尺寸,增量為1;第4步生成的角度尺寸，增量為-6;第4步生成的刻度線長度尺寸，增量用關系：

　　if floor(idx1/5)*5==idx1

　　memb_v=lead_v

　　else

　　memb_v=lead_v-5

　　endif (含義同前)

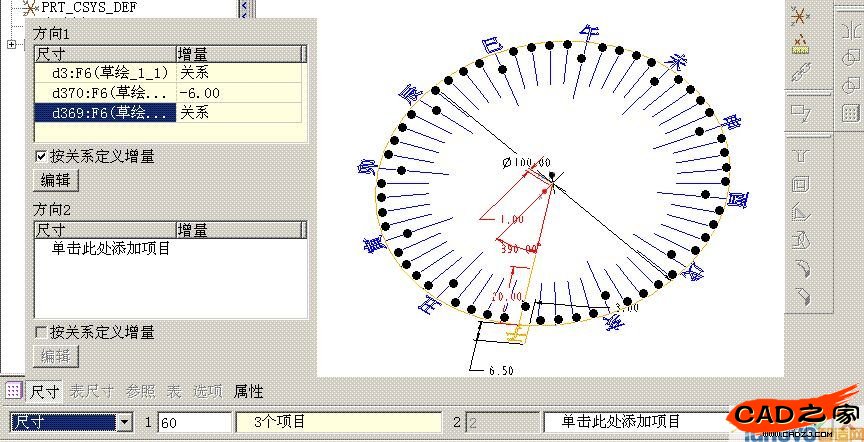

　　結果如下圖:

　　Part:Char_ring2.prt (此part陣列后可重定義草繪)

　　實例4：字符沿曲線陣列

　　原題見此： http://bbs.icax.cn/viewthread.ph ... F3%C1%D0&page=1

　　題目要求：字母沿曲線陣列，循環出現。(可參考下圖)

　　(本題只講思路，不嚴格按原作者part走)

　　思路詳解：

　　本題就是把前面的內容與曲線點陣列聯系起來了，知道曲線點的陣列，再理解了上面的內容，這題一看效果圖就知道如何做了。

　　1.工具----參數，創建參數String=ABCDEFGHIJKLMNOPQRSTUVWXYZ0123456789。

　　2.創建曲線，這里用柱坐標方程：

　　r=20*cos(t*180)-20

　　theta=t*360*10

　　z=t*50

　　3.創建曲線上點PNT0，這里用比率創建。

　　4.過點PNT0，與曲線相切，創建軸A_1。

　　5.創建一坐標系，一個軸為A_1方向，一個軸為PNT0與曲線尖端端點連線。

　　6.參照此坐標系，創建兩個相互垂直的基準平面DTM1、DTM2。

　　7.在貼向曲線的基準平面上草繪，進入草繪，繪制一草繪點，位置尺寸標注為1。

　　8.工具----關系，輸入以下內容：

　　if sd0>35

　　sd0=sd0-35

　　endif

　　B=extract(string,sd0,1)

　　sd0為上一步創建的草繪點位置尺寸代號。關系式的作用是當sd0大于35時，將其值重置為1。

　　9.繪制草繪文本，文本內容選取上一步創建的參數B。結束草繪。

　　10.將第3~9步創建的內容合并為一個組。

　　11.陣列組，單向尺寸陣列。

　　第3步創建的點比率，增量為0.01;

　　第7步創建的尺寸，增量1;

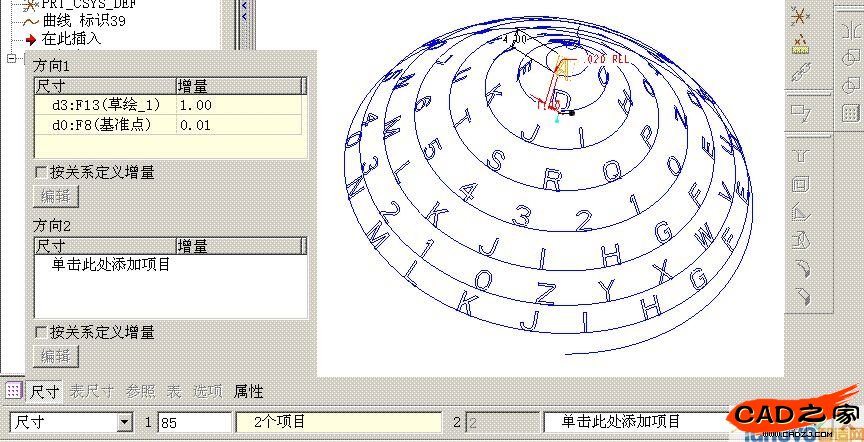

　　結果如下圖。

　　Part:Char_curve.prt (此part陣列后可重定義除草圖外的其它內容，陣列后即使是取消陣列---非刪除陣列---再重定義草繪，都會退出)

　　(此part問題：陣列數大于71后，陣列完畢，最后的字符內容都是星星---沒有正確運算結果，然而重定義一下組里面的點或軸或坐標或平面后，都能出正確結果，此后直接再生又變成星星,郁悶)
