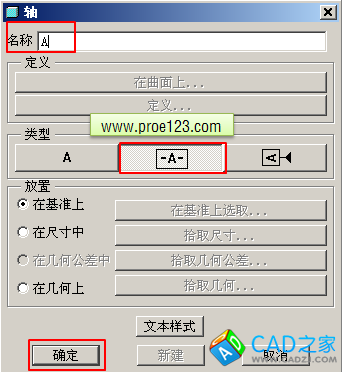

1.打開要加入幾何公差工程圖對應的模型，選中基準平面或基準軸在右鍵中選擇“屬性”，在軸或平面屬性對話框中設置基準，如圖1。

圖1

2.切換到工程圖中，在圖中增加基準符號，該符號是通過“插入”菜單中的“繪圖符號”增加進來的。本例中的基準A是預先創建好的符號，關于創建和插入Pro符號請參考：制作簡單的Proe工程圖符號庫，制作復雜工程圖符號庫，調用Proe符號庫的兩種方法

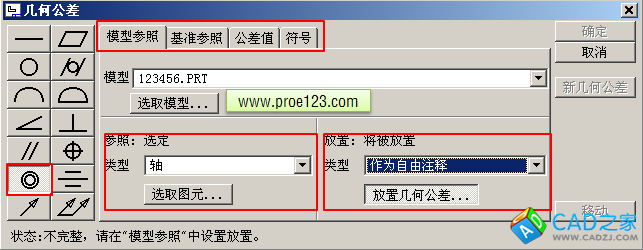

3.點選“插入”菜單中的“幾何公差”，打開如圖2的對話框。

1)點選幾何公差符號，如：同軸度、平面度、垂直度等，本例為同軸度。
2)在“模型參照”欄目中，參照：選定為第二步創建的軸或基準平面；放置：將被放置選擇為“作為自由注釋”。
3)在“基準參照”欄目中，選擇首要基準參照，本例選擇為A
4)在“公差值”欄目中，在總公差后面輸入公差值，本例為0.1
5)在“符號”欄目中，勾選“Φ直徑符號”。

圖2

4.選擇自由放置的幾何公差，在右鍵中選擇“編輯附件”來增加引線。 創建完成的幾何公差如圖3。
